OmegaCAD Grafikus Alaprendszer

Felhasználói kézikönyve

Beállítás (pont megadáshoz)

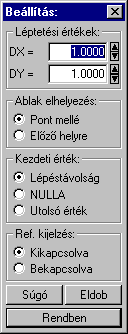

A funkció a Pont megadás ablak ablakban a gombra kattintással (1), vagy az Orto. pont megadás dialógus ablakban lévő gomb megnyomásával (2) érhető el. A dialógus ablak a hívás helyétől függően eltérő módon jelenik meg.

(1) (2)

A 'Léptetési érték' csoportban a 'DX' és 'DY' ablakban beállított értékkel fog változni a koordináta érték a pont megadás során, ha a léptető gombot megnyomjuk.

Az 'Ablak elhelyezése' csoportban azt lehet beállítani, hogy a pont megadási dialógus ablak hol jelenjen meg: az utolsó pont közelében, vagy azon a helyen, ahová a felhasználó utoljára elhelyezte.

Mindkét beállítás érvényes a Pont megadás billentyűzetről ablak dialógus ablakra és a 'Orto' pont megadás ablakra is. Azonban az ablakok utolsó elhelyezési pozíciója külön van tárolva a két ablakhoz, így azok eltérő pozícióra kerülhetnek.

A 'Kezdeti érték' csoportban az 'Orto' pont megadás ablakban a koordináta kezdeti érték beállítási módját lehet megadni. Az érték lehet a léptetési távolság, nulla, vagy az utolsó megadott érték.

A 'Ref. kijelzés' csoportban az 'Orto' pont megadás ablak kétféle megjelenési formája közül lehet választani. A 'Bekapcsolva' érték választásakor egy nagyobb méretű dialógus ablak jelenik meg, ami tartalmazza a referencia koordinátarendszer origójának koordinátáit, valamint az X tengely irányszögét. A 'Kikapcsolva' érték választása esetén kisebb méretű dialógus ablak jelenik meg, így kevesebb területet igényel a megjelenítéshez.




A gombra kattintáskor megnyitja ezt a súgó állományt.

A gomb lenyomásával bezárja az ablakot, a beállítási értékek változatlanok maradnak.

A gomb lenyomásával a rendszer lezárja az ablakot, az új beállítási értékek lépnek érvénybe.
