OmegaCAD Grafikus Alaprendszer

Felhasználói kézikönyve

Egy kijelölt csoport műveletei

Elérés:

 Menü:

Lebegő

Egy kijelölt csoport műveletei . . .

Ha a kijelölés csak egy csoportot tartalmaz, akkor ezen a következő műveleteket tudjuk végrehajtani. A lebegő menü egy csoportra vonatkozó funkciói:

---> ---> --->

Csoport menü tartalom:

Kijelölt elem az aktív rétegre
Kijelölt elem rétegének cseréje...
Csoport tulajdonságok... [Dupla]

Szöveg blokk:

Ha a kijelölt csoport elem szöveg blokk, akkor a menü kiegészül a szöveg blokk módosítási lehetőségekkel. Szöveg blokk menü tartalom:

---> ---> ---> ---> --->

Csoport tulajdonságok... [Dupla]
Szöveg blokk módosítása...
Szöveg blokk stílus lekérdezés [Shift+Dupla]
Szöveg blokk stílus a beállítottra [Space+Dupla]
Szöveg blokk mutatópont mozgatása [Space+Egér]

Méretezés blokk:

Ha a kijelölt csoport elem méretezés blokk, akkor a menü kiegészül a méretezés blokk módosítási lehetőségekkel. Méretezés blokk menü tartalom:

---> ---> ---> --->

Csoport tulajdonságok... [Dupla]
Méretezés stílus módosítása...
Méretezés stílus lekérdezés [Shift+Dupla]
Méretezés stílus a beállítottra [Space+Dupla]

Korlátozások/megjegyzések:

Az egy kijelölt csoportra vonatkozó lebegő menü tartalma ne mindig azonos. Ha a csoport speciális összetett elem, mint szöveg blokk, vagy méretezés blokk, akkor a menü kiegészül ezen elemek módosításainak lehetőségével!

Kijelölt elem az aktív rétegre

Elérés:

 Menü:

Lebegő

Kijelölt elem az aktív rétegre

A funkcióval a kijelölt elem rétegét az aktív rétegre változtatjuk.

Lásd:

Rajz... /aktív réteg kijelölés/ [R]
Rétegek

Korlátozások/megjegyzések:

A funkció csak akkor jelenik meg a lebegő menüben, ha a kijelölt elem nem az aktív rétegen van!

A kijelölt elem a funkció végrehajtása után is kijelölt állapotban marad!

Kijelölt elem rétegének cseréje

Elérés:

 Menü:

Lebegő

Kijelölt elem rétegének cseréje...

A funkcióval a kijelölt elem rétegét a réteg palettán kiválasztottra módosítjuk.

A réteg listán az a réteg kerül kijelölésre, amelyhez a kijelölt elem rendelve van. Jelöljük ki a listán a beállítani kívánt réteget. A réteg adatsoron végzett kettős kattintással vagy a gomb megnyomásával a kijelölt elem az új réteghez lesz rendelve.

Lásd:

Rajz... /aktív réteg kijelölés/ [R]

Korlátozások/megjegyzések:

A menü elem mindig megjelenik!

A kijelölt elem a funkció végrehajtása után is kijelölt állapotban marad!

Csoport tulajdonságok

Elérés:

 Menü:

Lebegő

Csoport tulajdonságok...

Billentyűzet:

[Dupla]

A funkcióval a kijelölt csoport elem rétegét módosíthatjuk az alábbi módon.

Choose layer

Az 'Elem' ablakrészben láthatjuk az azonosított csoport elemet.

'Felbont'

A Felbont bejelölésével a csoport elemet a rajzon részeire bonthatjuk. („felrobbant”). Ha a felbontás be van jelölve a  gomb megnyomásával az adatbázis elem alkotó részeiként kezelhető a rajzon. Későbbi egyesítésükre nincs lehetőség!

A 'Réteg' ablakrészben láthatjuk az azonosított csoport rétegét, valamint beállíthatjuk a kívánt réteghez rendelést.

A nyomógomb megnyomásával a csoportot az érvényben lévő aktív réteghez rendelhetjük. A gomb csak akkor érvényes, ha a kijelölt elem nem az aktív rétegen van! Ha a funkcióval csak ezen a módon hajtunk végre módosítást, ezt a Kijelölt elem az aktív rétegre funkcióval egyszerűbben tehetjük meg.

A nyomógomb gomb megnyomásával a réteg kiválasztó dialógusablakba jutunk, ahol kiválaszthatjuk a csoport új rétegét: Réteg kiválasztása

A nyomógomb megnyomásával változtatás nélkül lépünk ki a funkcióból.

A nyomógomb megnyomásával rögzítésre kerülnek a módosítások. A kiválasztott elem a kijelölt réteghez lesz rendelve és a beállított stílussal jelenik meg.


Lásd:

Rajz... /aktív réteg kijelölés/ [R]
Rétegek
Elem rétege...

Lásd még:

Réteg kiválasztása

Korlátozások/megjegyzések:

A menü elem mindig megjelenik!

A kijelölt elem a funkció végrehajtása után elveszíti kijelölt állapotát!

Csoport tulajdonságok (Szöveg blokk)

Elérés:

 Menü:

Lebegő

Csoport tulajdonságok...(Szöveg blokk)

Billentyűzet:

[Dupla]

A funkcióval a kijelölt szöveg blokk csoport elem rétegét, és megjelenítési stílusát módosíthatjuk az alábbi módon.

Szöveg doboz stílus beállítása Modify text Choose layer

Az 'Elem' ablakrészben láthatjuk az azonosított csoport elemet.

A nyomógomb lenyomásával be lehet lépni a Szöveg blokk stílus beállítás dialógus ablakba. Itt meg lehet változtatni a szöveg blokk megjelenési jellemzőit.

A nyomógomb megnyomásával a rendszerben érvényben lévő szöveg blokk stílust rendelhetjük a kijelölt szöveghez. Ha a funkcióval csak ezen a módon hajtunk végre módosítást, ezt a Szöveg blokk stílus a beállítottra [Space+Dupla] funkcióval egyszerűbben tehetjük meg.

'Felbont'

A Felbont bejelölésével a csoport elemet a rajzon részeire bonthatjuk. („felrobbant”). Ha a felbontás be van jelölve a  gomb megnyomásával az adatbázis elem alkotó részeiként kezelhető a rajzon. Későbbi egyesítésükre nincs lehetőség!

A nyomógomb megnyomásával a szöveg felirati tartalmát és megjelenítési tulajdonságait is szerkeszthető ablakba jutunk.

A 'Réteg' ablakrészben láthatjuk az azonosított csoport rétegét, valamint beállíthatjuk a kívánt réteghez rendelést.

A nyomógomb megnyomásával a csoportot az érvényben lévő aktív réteghez rendelhetjük. A gomb csak akkor érvényes, ha a kijelölt elem nem az aktív rétegen van! Ha a funkcióval csak ezen a módon hajtunk végre módosítást, ezt a Kijelölt elem az aktív rétegre funkcióval egyszerűbben tehetjük meg.

A nyomógomb gomb megnyomásával a réteg kiválasztó dialógusablakba jutunk, ahol kiválaszthatjuk a csoport új rétegét: Réteg kiválasztása

A nyomógomb megnyomásával változtatás nélkül lépünk ki a funkcióból.

A nyomógomb megnyomásával rögzítésre kerülnek a módosítások. A kiválasztott elem a kijelölt réteghez lesz rendelve és a beállított stílussal jelenik meg.


Lásd:

Rajz... /aktív réteg kijelölés/ [R]
Rétegek
Elem rétege...

Szöveg blokk stílus beállítás... [C]
Szöveg blokk... [c]

Lásd még:

Réteg kiválasztása

Korlátozások/megjegyzések:

A menü elem mindig megjelenik!

A kijelölt elem a funkció végrehajtása után elveszíti kijelölt állapotát!

Szöveg blokk módosítása

Elérés:

 Menü:

Lebegő

Szöveg felirat módosítása...

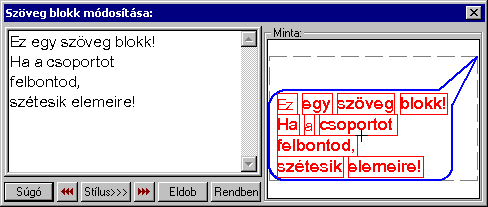

A funkcióval a kijelölt szöveg felirati tartalmát és megjelenítési tulajdonságait módosíthatjuk. A menü elem mindig megjelenik!

Copy template to text block style Save current text block style as template Szöveg doboz stílus beállítása

A szerkesztő ablakban módosíthatjuk a szöveg blokkban elhelyezett szöveget. A szöveg leendő megjelenését a "minta" ablakban nyomon követhetjük. Ha szükséges a megjelenésen változtatni, akkor a Szöveg blokk stílus beállítás dialógus ablakban a megjelenési tulajdonságokat megváltoztathatjuk.

Szöveg blokk stílus sablon kezelése:

'Tulajdonság tárolása:'

Ha a beállított tulajdonságok egyik korábban a sablonban tárolt tulajdonságokkal sem egyezik meg, akkor a gomb érvényes lesz. Ekkor a beállítások tárolhatók a sablonban.

'Tulajdonság kiolvasása:'

A sablonban tárolt tulajdonságok valamelyike kiolvasható és egyszerre visszaállítható a segítségével meghívott sablonból kezelő segítségével.

A nyomógomb lenyomásával be lehet lépni a Szöveg blokk stílus beállítás dialógus ablakba. Itt meg lehet változtatni a felirat megjelenési jellemzőit.

A nyomógomb lenyomásakor kilép az aktuális szöveg blokkmódosításából a változtatások mentése nélkül.

A nyomógomb lenyomásával a módosított szöveg blokk felkerül a rajzra. A módosítás után a kiindulás alapját képező szöveg blokk megtartja kijelölt állapotát!

Lásd:

Szöveg blokk stílus beállítás... [C]
Szöveg blokk... [c]

Korlátozások/megjegyzések:

A menü elem mindig megjelenik!

A kijelölt elem a funkció végrehajtása után is kijelölt állapotban marad!

Szöveg blokk stílus lekérdezés

Elérés:

 Menü:

Lebegő

Szöveg blokk stílus lekérdezés

Billentyűzet:

[Shift+Dupla]

A funkcióval a kijelölt szöveg blokk elem stílus tulajdonságait a Szöveg stílus beállítás aktuális értékeibe másoljuk.


Lásd:

Szöveg blokk stílus beállítás... [C]

Korlátozások/megjegyzések:

A menü elem mindig megjelenik!

Sikeres lekérdezés esetén a rendszer a beállított blokk szöveg stílust a lekérdezett elem stílusával felülírja.

A kijelölt elem a funkció végrehajtása után is kijelölt állapotban marad!

Szöveg blokk stílus a beállítottra

Elérés:

 Menü:

Lebegő

Szöveg blokk stílus a beállítottra

Billentyűzet:

[Space+Dupla]

A funkcióval a kijelölt szöveg blokk elem megjelenítési jellemzőit az aktuális Szöveg blokk stílus beállítás szerintire módosítjuk.


Lásd:

Szöveg blokk stílus beállítás... [C]

Korlátozások/megjegyzések:

A menü elem mindig megjelenik!

A funkciót úgy is elindíthatjuk, hogy a billentyűzet Space gombjának megnyomása mellett az egérrel a kijelölt referencia pontra mutatunk! Ekkor a kijelölt elem a funkció végrehajtása után elveszíti kijelölt állapotát.

A kijelölt elem a funkció végrehajtása után is kijelölt állapotban marad!

Szöveg blokk mutatópont mozgatása

Elérés:

 Menü:

Lebegő

Szöveg blokk mutatópont mozgatása

Billentyűzet:

[Space+Egér]

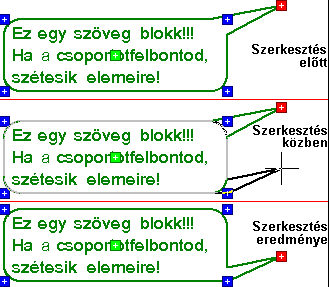

A funkcióval a kijelölt szöveg blokk mutató pontját lehet áthelyezni, hogy más pontba mutasson.

A menü elem csak akkor jelenik meg, ha a szöveg blokk tulajdonságaiban a 'Mutató sarok megjelenik' be van kapcsolva. A funkció [Space+Egér] billentyű kombinációval csak akkor indítható ha a szöveg blokk kijelölt pontja a mutatópont, és a kurzor a kijelölt ponton áll!

A funkció indítása után meg kell adnunk a szöveg blokk mutatópont új helyét. A mutatópont kiindulási sarokpontja a pont mozgatásával áthelyezhető.

Szöveg blokk mutató pont helyének kijelölése: [ESC=Kilépés!]

A pont megadása után a megadott pont lesz a szöveg blokk új mutató pontja, és ennek megfelelően átszerkesztődik.

A funkció végrehajtása után a kiindulás alapját képező szöveg blokk megtartja kijelölt állapotát!

Korlátozások/megjegyzések:

A menü elem csak akkor jelenik meg, ha a szöveg blokk tulajdonságaiban a 'Mutató sarok megjelenik' be van kapcsolva!

A kijelölt szöveg blokk a funkció végrehajtása után is megtartja kijelölt állapotát!

A funkció [Space+Egér] billentyű kombinációval csak akkor indítható ha a szöveg blokk kijelölt pontja a mutatópont, és a kurzor a kijelölt ponton áll!

Az átméretezést mindig a kijelölt ponttal lehet elvégezni. Az átméretezéssel a bitkép referencia pontja is megváltozhat

A bitkép az új méretet meghatározó pont helyének függvényében torzulhat is

Csoport tulajdonságok (Méretezés blokk)

Elérés:

 Menü:

Lebegő

Csoport tulajdonságok...(Méretezés blokk)

Billentyűzet:

[Dupla]

A funkcióval a kijelölt méretezés blokk elem rétegét és méretezés stílusát módosíthatjuk az alábbi módon.

Méretezés stílus beállítása Choose layer

Az 'Elem' ablakrészben láthatjuk az azonosított csoport elemet.

A nyomógomb lenyomásával be lehet lépni a Méretezés stílus beállítás dialógus ablakba. Itt meg lehet változtatni a méretezés megjelenési jellemzőit.

A nyomógomb megnyomásával a rendszerben érvényben lévő méretezés stílust rendelhetjük a kijelölt méretezéshez. Ha a funkcióval csak ezen a módon hajtunk végre módosítást, ezt a Méretezés stílus a beállítottra [Space+Dupla] funkcióval egyszerűbben tehetjük meg.

'Felbont'

A Felbont bejelölésével a csoport elemet a rajzon részeire bonthatjuk. („felrobbant”). Ha a felbontás be van jelölve a  gomb megnyomásával az adatbázis elem alkotó részeiként kezelhető a rajzon. Későbbi egyesítésükre nincs lehetőség!

A 'Réteg' ablakrészben láthatjuk az azonosított csoport rétegét, valamint beállíthatjuk a kívánt réteghez rendelést.

A nyomógomb megnyomásával a csoportot az érvényben lévő aktív réteghez rendelhetjük. A gomb csak akkor érvényes, ha a kijelölt elem nem az aktív rétegen van! Ha a funkcióval csak ezen a módon hajtunk végre módosítást, ezt a Kijelölt elem az aktív rétegre funkcióval egyszerűbben tehetjük meg.

A nyomógomb gomb megnyomásával a réteg kiválasztó dialógusablakba jutunk, ahol kiválaszthatjuk a csoport új rétegét: Réteg kiválasztása

A nyomógomb megnyomásával változtatás nélkül lépünk ki a funkcióból.

A nyomógomb megnyomásával rögzítésre kerülnek a módosítások. A kiválasztott elem a kijelölt réteghez lesz rendelve és a beállított stílussal jelenik meg.


Lásd:

Rajz... /aktív réteg kijelölés/ [R]
Rétegek
Elem rétege...

Méretezés stílus beállítás... [M]

Lásd még:

Réteg kiválasztása

Korlátozások/megjegyzések:

A menü elem mindig megjelenik!

A kijelölt elem a funkció végrehajtása után elveszíti kijelölt állapotát!

Méretezési stílus módosítás

Elérés:

 Menü:

Lebegő

Méretezési stílus módosítás...

A funkcióval a kijelölt méretezési elem stílus tulajdonságait tudjuk módosítani, úgy hogy a Méretezés stílus beállítás... panelon a kívánt méretezés megjelenítési paramétereket beállítjuk.

Ahhoz hogy a méretezési elemeket egy csoportban tudjuk kezelni, és a megjelenítési tulajdonságai utólag módosítani tudjuk a Méretezés elemek egy csoport elembe összefogva elhelyezve bekapcsolva kell tartani!

Lásd:

Méretezés stílus beállítás... [M]

Korlátozások/megjegyzések:

A menü elem mindig megjelenik!

A kijelölt elem a funkció végrehajtása után is kijelölt állapotban marad!

Méretezés stílus lekérdezés

Elérés:

 Menü:

Lebegő

Méretezés stílus lekérdezés

Billentyűzet:

[Shift+Dupla]

A funkcióval a kijelölt méretezési elem stílus tulajdonságait a Méretezés stílus beállítás aktuális értékeibe másoljuk.


Lásd:

Méretezés stílus beállítás... [M]

Korlátozások/megjegyzések:

A menü elem mindig megjelenik!

Sikeres lekérdezés esetén a rendszer a beállított méretezés stílust a lekérdezett elem stílusával felülírja.

A kijelölt elem a funkció végrehajtása után is kijelölt állapotban marad!

Méretezés stílus a beállítottra

Elérés:

 Menü:

Lebegő

Méretezés stílus a beállítottra

Billentyűzet:

[Space+Dupla]

A funkcióval a kijelölt méretezés elem megjelenítési jellemzőit az aktuális Méretezés stílus beállítás szerintire módosítjuk.


Lásd:

Méretezés stílus beállítás... [M]

Korlátozások/megjegyzések:

A menü elem mindig megjelenik!

A funkciót úgy is elindíthatjuk, hogy a billentyűzet Space gombjának megnyomása mellett az egérrel a kijelölt referencia pontra mutatunk! Ekkor a kijelölt elem a funkció végrehajtása után elveszíti kijelölt állapotát.

A kijelölt elem a funkció végrehajtása után is kijelölt állapotban marad!
