Egy kijelölt vonal műveletei

Elérés:

Lebegő

Egy kijelölt vonal műveletei . . .

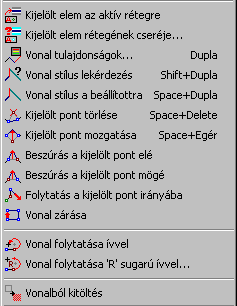

Ha a kijelölés csak egy vonalat tartalmaz, akkor ezen a következő műveleteket tudjuk végrehajtani. A lebegő menü egy vonalra vonatkozó funkciói:

Kijelölt elem az aktív rétegre

Elérés:

Lebegő

Kijelölt elem az aktív rétegre

A funkcióval a kijelölt elem rétegét az aktív rétegre változtatjuk.

Kijelölt elem rétegének cseréje

Elérés:

Lebegő

Kijelölt elem rétegének cseréje...

A funkcióval a kijelölt elem rétegét a réteg palettán kiválasztottra módosítjuk.

A réteg listán az a réteg kerül kijelölésre, amelyhez a kijelölt elem rendelve van. Jelöljük ki a listán a beállítani kívánt réteget. A réteg adatsoron végzett kettős kattintással vagy a gomb megnyomásával a kijelölt elem az új réteghez lesz rendelve.

Vonal tulajdonságok

Elérés:

Lebegő

Vonal tulajdonságok...

Billentyűzet:

[Dupla]

A funkcióval a kijelölt vonal elem rétegét és stílusát módosíthatjuk az alábbi módon.

Az 'Elem' ablakrészben láthatjuk az azonosított vonalat.

	A nyomógomb lenyomásával be lehet lépni a Vonal stílus beállítás dialógus ablakba, ahol az alapbeállítás az azonosított elem stílusával egyezik meg. Itt meg lehet változtatni a vonal megjelenési jellemzőit.
	A nyomógomb megnyomásával a rendszerben érvényben lévő vonal stílust rendelhetjük a kijelölt vonalhoz. Ha a funkcióval csak ezen a módon hajtunk végre módosítást, ezt a Vonal stílus a beállítottra [Space+Dupla] funkcióval egyszerűbben tehetjük meg.

A 'Réteg' ablakrészben láthatjuk az azonosított vonal rétegét, valamint beállíthatjuk a kívánt réteghez rendelést.

	A nyomógomb megnyomásával a vonalat az érvényben lévő aktív réteghez rendelhetjük. A gomb csak akkor érvényes, ha a kijelölt elem nem az aktív rétegen van! Ha a funkcióval csak ezen a módon hajtunk végre módosítást, ezt a Kijelölt elem az aktív rétegre funkcióval egyszerűbben tehetjük meg.
	A nyomógomb gomb megnyomásával a réteg kiválasztó dialógusablakba jutunk, ahol kiválaszthatjuk a vonal új rétegét: Réteg kiválasztása
	A nyomógomb megnyomásával változtatás nélkül lépünk ki a funkcióból.
	A nyomógomb megnyomásával rögzítésre kerülnek a módosítások. A kiválasztott elem a kijelölt réteghez lesz rendelve és a beállított stílussal jelenik meg.

Vonal stílus lekérdezés

Elérés:

Lebegő

Vonal stílus lekérdezés

Billentyűzet:

[Shift+Dupla]

A funkcióval a kijelölt vonal elem stílus tulajdonságait a Vonal stílus beállítás aktuális értékeibe másoljuk.

Vonal stílus a beállítottra

Elérés:

Lebegő

Vonal stílus a beállítottra

Billentyűzet:

[Space+Dupla]

A funkcióval a kijelölt vonal elem megjelenítési jellemzőit az aktuális Vonal stílus beállítás szerintire módosítjuk.

Kijelölt pont törlése

Elérés:

Lebegő

Kijelölt pont törlése

Billentyűzet:

[Space+Delete]

A funkcióval a kijelölt vonal elem kijelölt pontját törölhetjük.

A pont törlés után a vonal kijelölt marad, melynek a kijelölt referencia pontja a vonal sorozat következő pontja lesz.

Ha a vonalnak a törlés előtt csak két pontja volt, úgy a teljes vonalsorozat törlődik!

Kijelölt pont mozgatása

Elérés:

Lebegő

Kijelölt pont mozgatása

Billentyűzet:

[Space+Egér]

A funkcióval a kijelölt vonal elem kijelölt pontját elmozdíthatjuk.

A funkció elindítása után a kijelölt pontot a kívánt helyre kell pozícionálni.

A mozgatott pont új helyének megadása után a vonal kijelölt marad, melynek a kijelölt referencia pontja a mozgatott pont lesz.

Beszúrás a kijelölt pont elé

Elérés:

Lebegő

Beszúrás a kijelölt pont elé

A funkcióval a kijelölt vonal elem kijelölt pontja elé új pontot szúrhatunk be.

A funkció elindítása után a kijelölt pont előtt meg kell adni a beszúrandó pont helyét.

A beszúrandó pont megadása után a vonal kijelölt marad, melynek a kijelölt referencia pontja az új beszúrt pont lesz.

Beszúrás a kijelölt pont mögé

Elérés:

Lebegő

Beszúrás a kijelölt pont mögé

A funkcióval a kijelölt vonal elem kijelölt pontja mögé új pontot szúrhatunk be.

A funkció elindítása után a kijelölt pont mögött meg kell adni a beszúrandó pont helyét.

A beszúrandó pont megadása után a vonal kijelölt marad, melynek a kijelölt referencia pontja az új beszúrt pont lesz.

Folytatás a kijelölt pont irányába

Elérés:

Lebegő

Folytatás a kijelölt pont irányába

A funkcióval a kijelölt vonalhoz egy pontot tudunk hozzáfűzni. A kijelölt pontnak nem kell a vonalsorozat végpontjának lennie! A rendszer a vonalsorozat bővítését abban az irányban folytatja, amely végéhez közelebb van a kijelölt pont! A vonalsorozatot ezzel a funkcióval lehet a kezdő pontja előtt is bővíteni!

A funkció elindítása után vonallánc kijelölt pontjához közelebb lévő utolsó pont után új pontot adhatunk meg.

Az új pont megadása után a vonal kijelölt marad, melynek a kijelölt referencia pontja az új hozzáfűzött pont lesz.

Vonal zárása

Elérés:

Lebegő

Vonal zárása

A funkcióval a kijelölt vonal elemet zárttá alakítjuk. A menü elem csak akkor jelenik meg, ha a vonalsorozat eddig még nem zárt és a kijelölt vonalsorozat zárható, azaz van legalább három pontja!

Vonal folytatása ívvel

Elérés:

Lebegő

Vonal folytatása ívvel

A funkció a kijelölt vonal eleme utolsó egyenes szakaszának körívvel való folytatását teszi lehetővé. A körív sugarát és vég szögét a szerkesztés közben megadott pont határozza meg. A menü elem csak akkor jelenik meg, ha a vonalsorozat kijelölt pontja az első, vagy utolsó pont.

A funkció indítása után a rendszer a vonallánc azon szakaszának végpontjától szerkeszti a folytató körívet, amelyhez a kijelölő pont közelebb volt. A következőkben azt a pontot kell megadnunk, amely meghatározza a folytató körív sugarát és végszögét.

A megadott pont a megszerkesztett körív végpontja, rajta van a körön.

A megszerkesztett körív megjelenési formáját a Vonal stílus beállítás határozza meg. A szerkesztés után a kiindulás alapját képező vonal elveszíti kijelölt állapotát, helyette a megszerkesztett körív lesz kijelölt.

Vonal folytatása 'R' sugarú ívvel

Elérés:

Lebegő

Vonal folytatása 'R' sugarú ívvel . . .

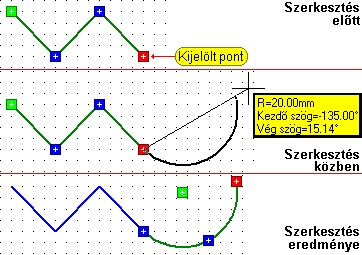

A funkció a kijelölt vonal eleme utolsó egyenes szakaszának egy előre magadott sugarú körívvel való folytatását teszi lehetővé. A körív vég szögét a szerkesztés közben megadott pont határozza meg. A menü elem csak akkor jelenik meg, ha a vonalsorozat kijelölt pontja az első, vagy utolsó pont.

Elsőként a lekerekítési sugarat adjuk meg az alábbi dialógus ablakban:

		Az értékek megadását szerkesztő ablakban tehetjük meg, vagy a fel/le gombok segítségével a szerkesztési ablakban lévő érték egyesével való növelésével, csökkentésével állíthatjuk be.
		A gomb megnyomásával a távolság mérési pufferben lévő 8 korábbi mérés adatai közül lehet elővenni a szükséges értéket.
		A gomb megnyomásával a rajzon történő méréssel adhatjuk meg a sugár értéket. ( Távolság mérés [Ctrl+T] ) A távolságmérés itt nem lehetséges! A gomb érvénytelen!

	A gomb lenyomása esetén szerkesztés nélkül kilép a funkcióból.
	A nyomógomb megnyomásával a szerkesztési pontbevitel állapotába jutunk, ahol az egyenes azonosítását kell elvégezni, melynek folytatásaként szeretnénk a körívet megszerkeszteni. A következőkben azt a pontot kell megadnunk, amely meghatározza a folytató körív végszögét.

A megadott pont meghatározza a körív végpontját, nem szükséges a köríven elhelyezkednie. A körív sugara a megadott érték lesz.

A megszerkesztett körív megjelenési formáját a Vonal stílus beállítás határozza meg. A szerkesztés után a kiindulás alapját képező vonal elveszíti kijelölt állapotát, helyette a megszerkesztett körív lesz kijelölt.

Vonalból kitöltés

Elérés:

Lebegő

Vonalból kitöltés

A funkcióval a kijelölt vonal elemet kitöltéssé alakítjuk. A menü elem csak akkor jelenik meg, ha a vonalsorozat kitölthető, azaz van legalább három pontja!

A létrehozott kitöltés stílusát - színét, jellegét - a Kitöltés stílus beállítás határozza meg. A szerkesztés után a kiindulás alapját képező vonal elveszíti kijelölt állapotát, helyette a létrehozott kitöltés lesz a kijelölt.
