Beillesztés csoportként a vágólapról

Elérés:

Módosít

Beillesztés csoportként...

Billentyűzet:

[Ctrl+Shift+V]

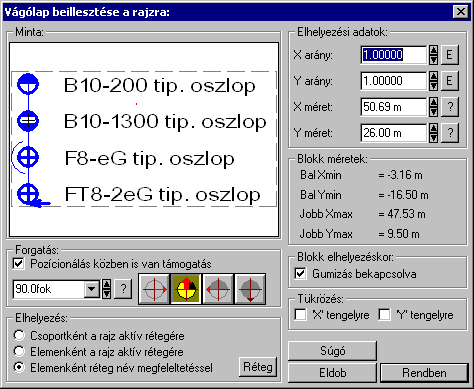

A 'Beillesztés csoportként a vágólapról' funkció a korábban a vágólapra elhelyezett elemeknek a rajra való elhelyezését támogatja különböző elhelyezési módok és transzformációk támogatásával, amit az alábbi panelon lehet beállítani.

A funkció érvénytelen, ha nincs rajzi elem a vágólapra helyezve!

Az 'Elhelyezési adatok:' csoportban a blokk méretét lehet beállítani az igényeknek megfelelően. A beállítás az 'X' és 'Y arány' , vagy az 'X' és 'Y méret' megfelelő megadásával történhet. Az arány és a méret közül csak az egyiket kell megadni, a másikat számolja a program. Az arány a gomb megnyomásával egységnyire állítható. A méret a gomb megnyomásával a távolság mérési pufferben lévő 8 korábbi mérés adatai közül lehet elővenni a szükséges értéket.

A 'Blokk méretek:' csoportban tájékoztató jelleggel láthatók a blokk eredeti méretei. A megadott értékek a blokk bal alsó és jobb felső sarokpontjának koordinátái a felhívási ponthoz viszonyítva.

A 'Forgatás:' csoportban beállítható a blokk elhelyezés forgatási szöge fokokban, az óramutató járásával ellentétes pozitív irányban. A legördülő listáról választhatóak nevezetes szög értékek, a gomb segítségével a szög mérési puffer lekérdezhető, vagy az ikonokkal a fő forgatási szögek állíthatóak be.

'Pozicionálás közben is van támogatás'

Bekapcsolt állapotában a blokk elhelyezési pozíciójának megadásakor lehetőség van további módosításra az A 'Elem forgatás:' dialógus segítségével.

Az 'Elhelyezési adatok:' csoportban a blokk méretét lehet beállítani az igényeknek megfelelően. A beállítás az 'X' és 'Y arány' , vagy az 'X' és 'Y méret' megfelelő megadásával történhet. Az arány és a méret közül csak az egyiket kell megadni, a másikat számolja a program. Az arány a gomb megnyomásával egységnyire állítható. A méret a gomb megnyomásával a távolság mérési pufferben lévő 8 korábbi mérés adatai közül lehet elővenni a szükséges értéket.

'Réteg kezelés elhelyezéskor:' csoportban a blokkba lementett réteg adat felhasználási módja állítható be.

-választásakor minden grafikus alapelem az aktív rétegre kerül. A blokk nem esik szét alapelemekre, hanem a továbbiakban egyetlen csoport elemként viselkedik. A csoport elemben lévő grafikus alapelemek nem módosíthatók, csak a csoport felbontása után.

-választásakor minden elem az aktív rétegre kerül az elhelyezés során. A 'V7.00' -nál korábbi verzióval készített blokk esetén csak ez a lehetőség választható.

-választásakor a program megkeresi a blokk rétegeit az aktuális rajzban. Ha nem találja, akkor megkísérli létrehozni azokat. Ha nincs hely az új réteg beillesztésére, akkor ezeket az elemeket az aktív rétegre helyezi el. Ha nem látszó vagy háttér rétegre is kerülnének elemek, és a felhasználó még nem ellenőrizte a rétegek összerendelését a gomb megnyomásával, akkor figyelmeztető üzenetet küld

gomb segítségével be lehet lépni a réteg név megfeleltetés dialógus ablakba, ahol a felhasználó igényei szerint be lehet állítani, hogy a blokk egyes rétegein lévő elemek a rajz mely rétegeire kerüljenek.

'Blokk gumizás bekapcsolva:' kapcsoló feladata, használata megegyezik a rendszer beállítások funkcióban elhelyezett Beállítások... Rendszer működési beállítások Blokk művelet közben az elemek gumizva megrajzolva funkcióval. A gyorsabb és könnyebb használat miatt került itt is megismétlésre

'X' tengelyre, 'Y' tengelyre'

'Tükrözés:' Lehetőség van a grafikus blokkokat tükörképükkel elhelyezni. A tükrözés az 'X' és 'Y' tengelyekre történhet a megfelelő kapcsoló bekapcsolásával!

Az nyomógomb lenyomása esetén blokk elhelyezése nélkül kilép a funkcióból.

A nyomógomb lenyomása esetén bezáródik a 'Vágólap beillesztés a rajzra:' dialógus ablak, és a program Pont beviteli állapotba kerül, a grafikus blokkot gumizva együtt mozgatja a kurzorral. A kívánt pozíció megjelölésekor a blokkot elhelyezi a rajzon.

Ha a 'Pozicionálás közben is van támogatás' kapcsoló be van kapcsolva, akkor az elem elhelyezését az 'Elem forgatás:' dialógus segítségével módosítani lehet:

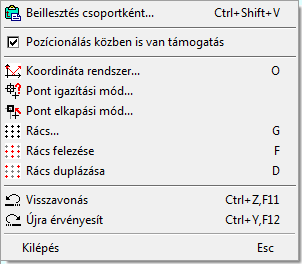

A jobb oldali egérgomb megnyomása, majd felengedésére az alábbi lebegő menü jelenik meg. Ekkor a lebegő menüben megjelenő funkciók a referencia pont megadása közben is hívhatók, végrehajthatók, anélkül, hogy a funkció végrehajtás megszakadna. Kivéve az Eldob, Esc funkciót, mely kifejezetten a funkció szerkesztési eredmény nélküli befejezésére szolgál.

A pozíció megadása közben a lebegő menü segítségével az alábbi beállításokat tudjuk közvetlenül, a funkció végrahajtásának megszakítása nékül végrehajtani:

A gomb véglegesíti az elemet a rajzon és új elhelyezési pozíció megadását teszi lehetővé. A rendszer az 'Elem forgatás:' dialógusba belépve a kurzort automatikusan a Rendben gombra helyezi. Az elem „gyors” elhelyezéséhez elegendő kétszer kattintani az egér bal oldali gombjával. (double-click)

A 'Forgatás:' csoportban módosítható a blokk elhelyezés forgatási szöge fokokban, az óramutató járásával ellentétes pozitív irányban. A legördülő listáról választhatóak nevezetes szög értékek, a gomb segítségével a szög mérési puffer lekérdezhető, vagy az ikonokkal a fő forgatási szögek állíthatóak be.

A gomb megnyomásával újra mozgathatjuk az elhelyezendő elemet.

'X' tengelyre, 'Y' tengelyre' Lehetőség van a grafikus blokk tükrözését módosítani az elhelyezési pozícionálás közben is!

Az gombbal úgy fejezzük be a műveletet, hogy nem történik elem elhelyezés.

Az elhelyezési pont megadása után a rendszer a vágólap elemet a rajza helyezi a rendszer és a vágólap elemeinek további pontokon való elhelyezésre a funkció újra indul.
