Bitkép elhelyez

Elérés:

Szerkeszt

Bitkép elhelyez

Billentyűzet:

[w]

Az 'Bitkép elhelyez' funkció szkennerrel készített, vagy bármilyen BMP állományt kezelő programmal előállított képeknek a rajzon való elhelyezésére szolgál.

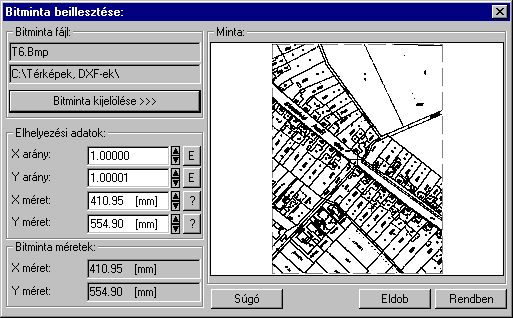

A 'Bitminta beillesztése:' dialógus ablakban kiválaszthatjuk a kívánt állományt, beállíthatjuk az elhelyezési méreteit, ellenőrizhetjük a képet és a Rendben gomb megnyomásával beilleszthetjük a rajzra.

A 'Bitminta fájl:' csoportban láthatjuk a kijelölt fájl nevét, elérési útvonalát, valamint a kijelölése gomb segítségével új állományt jelölhetünk ki. Kijelölés után a bitkép megjelenik a dialógus ablakban.

A 'Elhelyezési adatok:' csoportban beállíthatjuk a bitkép 'X' és 'Y' tengely irányban a torzításokat, vagy a kép 'X' és 'Y' méretét mm-ben a rajzon. A kép méretét a gomb megnyomásával a távolság mérési puffer lekérdezésével is beállíthatjuk!

A 'Bitminta méretek:' csoportban láthatjuk a bitkép eredeti 'X' és 'Y' irányú méretét mm-ben. Figyelem! A méret kiszámításához a bitkép fájlban található adatok vannak felhasználva. Vannak tapasztalatok, hogy nem minden eszköz helyez el pontos adatokat a bitkép fájlban!

A  gomb megnyomásával helyezhetjük el a képet a rajzon. Ha a rendszerben már van a kijelölt állománnyal egyező kép, akkor a rendszer rákérdez, hogy a meglévő állományt felülírja-e, vagy a meglévő állományt használja fel. A képek fájlonként csak egy példányban vannak a rendszerben nyilvántartva, tekintettel arra, hogy ezek méretei rendkívül nagyok is lehetnek! Ezek után a homokóra kurzor jelenik meg. Ekkor az OmegaCAD rendszer saját formátumára alakítja a kijelölt BMP állományt, amely a fájl méretétől és a számítógép teljesítményétől függően hosszabb időt is igénybe vehet. Ezt a folyamatot várjuk meg türelmesen. Ezután a rendszer pont beviteli állapotba kerül a rendszer. A kijelölt bitképet - a beállított méretben - gumizva mozgatja, és a kijelölt helyre leteszi. A pont megadása a Pont bevitelszabályainak megfelelően történik. Pozícionálás közben az egér jobb oldali gombjának lenyomásával elérhetők a Pont igazítási mód... funkciói.
