OmegaCAD Grafikus Alaprendszer

Felhasználói kézikönyve

Kör merőleges érintő

Elérés:

 Menü:

Szerkeszt

Egyenesek

Kör merőleges érintő
Szerszámos:

A 'Kör merőleges érintő' funkció a rajzon azonosított körhöz szerkeszt érintőt, amely egy megadott pontra merőleges.

A funkció aktivizálása után a rendszer Pont beviteli állapotba kerül. Első lépésként a kört kell azonosítani, amit a szerkesztendő egyenes érinteni fog.

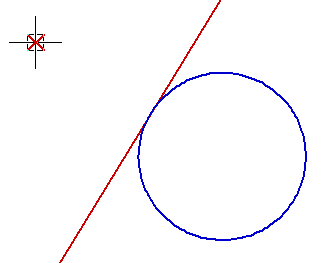

A kör azonosítása után a rendszer gumizva megjeleníti a körhöz az érintő egyenest. A második pont megadásakor elhelyezi a rajzra megadott pontot és a kör középpontját összekötő egyenesre merőleges, a kört érintő egyenest.


Korlátozások/megjegyzések:

A szerkesztés elvégzése után a rendszer továbbra is a funkcióban marad. A végrehajtást az 'ESC' billentyű megnyomásával, vagy a jobb oldali egérgomb felengedésére megjelenő lebegő menü 'Kilépés' funkciójával lehet befejezni. Befejezhető a funkció úgy is, hogy egy másik funkció végrehajtását kezdjük meg!
