Párhuzamos

Elérés:

Szerkeszt

Egyenesek

Párhuzamos . . .

A 'Párhuzamos' funkció a rajzon egy azonosított egyenessel párhuzamost szerkeszt adott távolságra.

A funkció aktivizálása után megjelenik az 'Távolság beállítás:' ablak. A távolság megadható a szerkesztési ablakba történő beírással, vagy a nyilakkal történő növelés ill. csökkentéssel.

		Az értékek megadását szerkesztő ablakban tehetjük meg, vagy a fel/le gombok segítségével a szerkesztési ablakban lévő érték egyesével való növelésével, csökkentésével állíthatjuk be.
		A gomb megnyomásával a távolság mérési pufferben lévő 8 korábbi mérés adatai közül lehet elővenni a szükséges értéket.
		A gomb megnyomásával a rajzon történő méréssel adhatjuk meg a sugár értéket. ( Távolság mérés [Ctrl+T] )

Az gombbal végrehajtás nélkül kilépünk a funkcióból.

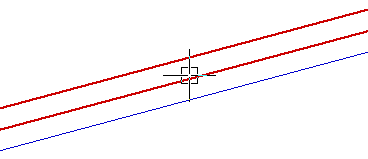

A gombra kattintás után a rendszer Pont beviteli állapotba kerül elem azonosító beviteli módban. A vonallánc azonosítását úgy kell elvégezni, hogy a bevitt pont az egyenesnek arra az oldalára essen, amerre a párhuzamost elhelyezni akarjuk. A vonal azonosítása után a kijelölt oldalra, a beállított távolságra megrajzolja a teljes vonallánccal párhuzamos vonalláncot, és elhelyezi a rajzra. A párhuzamos elhelyezése után továbbra is pont beviteli állapotban marad, újabb vonalat lehet azonosítani. Ha kívánja változtatni a párhuzamos egyenes távolságát, akkor meg kell szakítani a funkciót, és a menüből újra kell indítani.
