Egyenesre merőleges

Elérés:

 Menü:

Szerkeszt

Egyenesek

Egyenesre merőleges
Szerszámos:

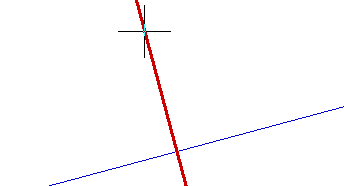

A 'Egyenesre merőleges' funkció a rajzon azonosított egyenesre egy magadott ponton átmenő merőleges egyenes szerkesztését valósítja meg.

A funkció aktivizálása után a rendszer Pont beviteli állapotba kerül. Első lépésként azt az egyenest kell azonosítani, amelyikre merőleges lesz a szerkesztendő egyenes. Az azonosítás után gumizva megjeleníti a szerkesztendő egyenest. Annak a pontnak a megadása után, amelyen átmegy az egyenes, véglegesen elhelyezi a rajzra a ponton átmenő, - az azonosított egyenesre merőleges - egyenest.


Korlátozások/megjegyzések:

A szerkesztés elvégzése után a rendszer továbbra is a funkcióban marad. A végrehajtást az 'ESC' billentyű megnyomásával, vagy a jobb oldali egérgomb felengedésére megjelenő lebegő menü 'Kilépés' funkciójával lehet befejezni. Befejezhető a funkció úgy is, hogy egy másik funkció végrehajtását kezdjük meg!
