Sáv szerkesztés

Elérés:

Szerkeszt

Egyenesek

Sáv szerkesztés . . .

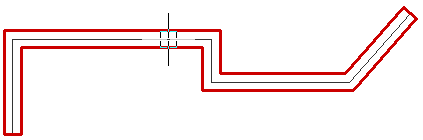

A 'Sáv szerkesztés' funkció a rajzon azonosított vonallánccal adott távolságra párhuzamos vonalláncot szerkeszt.

A funkció aktivizálása után megjelenik az 'Távolság beállítás:' ablak. Az távolság megadható a szerkesztési ablakba történő beírással, vagy a nyilakkal történő növelés ill. csökkentéssel.

		Az értékek megadását szerkesztő ablakban tehetjük meg, vagy a fel/le gombok segítségével a szerkesztési ablakban lévő érték egyesével való növelésével, csökkentésével állíthatjuk be.
		A gomb megnyomásával a távolság mérési pufferben lévő 8 korábbi mérés adatai közül lehet elővenni a szükséges értéket.
		A gomb megnyomásával a rajzon történő méréssel adhatjuk meg a sugár értéket. ( Távolság mérés [Ctrl+T] )

Az gombbal végrehajtás nélkül kilépünk a funkcióból.

A gombra kattintás után a rendszer Pont beviteli állapotba kerül elem azonosító beviteli módban. A vonal azonosítása után a kijelölt vonallánccal párhuzamos, a beállított szélességű sávot határoló vonalat helyez el a rajzra a rendszer. A sáv elhelyezése után továbbra is pont beviteli állapotban marad, újabb vonalat lehet azonosítani. Ha változtatni kell a sáv szélességét, akkor meg kell szakítani a funkciót, és a menüből újra kell indítani.
