OmegaCAD Grafikus Alaprendszer

Felhasználói kézikönyve

Mátrix elhelyezés

Elérés:	Menü:	Szerkeszt
			Mátrix elhelyezés . . .
	Szerszámos:

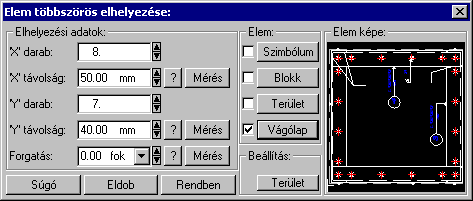

Az 'Mátrix elhelyezés' funkció kiválasztásakor megjelenik a 'Elem többszörös elhelyezése:' dialógus ablak. Az 'X darab:' és 'Y darab:' szerkesztő ablakban megadható, hogy a kijelölt elemet hányszor helyezze el x és y irányban. Az érték megadható a szerkesztő ablakba való begépeléssel, vagy a mellette lévő nyilakkal történő léptetéssel.

Az értékek megadása történhet:

		Az értékek megadását szerkesztő ablakban tehetjük meg, vagy a fel/le gombok segítségével a szerkesztési ablakban lévő érték egyesével való növelésével, csökkentésével állíthatjuk be.
		A gomb megnyomásával a távolság mérési pufferben lévő 8 korábbi mérés adatai közül lehet elővenni a szükséges értéket.
		A gomb megnyomásával a rajzon történő méréssel adhatjuk meg a sugár értéket. ( Távolság mérés [Ctrl+T] )

Az 'Elem:' csoportban lévő gombokkal lehet kiválasztani, milyen elem elemet kívánunk többszörösen elhelyezni:

	'Szimbólum'	A gomb megnyomásakor megjelenik a Szimbólum kiválasztó tábla, ahol ki lehet jelölni az elhelyezendő szimbólumot. Sikeres kijelölés esetén ez lesz az elhelyezendő elem. A rendszer megőrzi a kijelölést.
	'Blokk'	A gomb megnyomásakor megjelenik a Blokk fájl elhelyezés funkció, ahol ki lehet jelölni az elhelyezendő blokk fájlt. Sikeres kijelölés esetén ez lesz az elhelyezendő elem. A rendszer megőrzi a kijelölést.
	'Terület'	A gomb megnyomásakor Pont beviteli állapotba kerül a rendszer, ki kell jelölni a többszörösen elhelyezendő területet a két átellenes pontjával, valamint meg kell adni felhívási pontot. Az elemek kezelésének módját a 'Beállítás' csoportban lévő Terület gomb megnyomásakor megjelenő dialógus ablakban lehet meghatározni. Sikeres kijelölés esetén ez lesz az elhelyezendő elem. A rendszer megőrzi a kijelölést.
	'Vágólap'	A gomb megnyomásakor, Ha van az OmegaCAD vágólapján grafikus elem, akkor az kijelölhető többszörös elhelyezésre. Lásd: Másolás vágólapra [Ctrl+C], és Kivágás vágólapra [Ctrl+X] . Csak akkor érvényes, ha van elem az OmegaCAD vágólapján! Sikeres kijelölés esetén ez lesz az elhelyezendő elem. A rendszer megőrzi a kijelölést.

'Beállítás:' csoportban lévő Terület gomb megnyomásakor megjelenő dialógus ablakban lehet beállítani, hogy milyen esetben, milyen módon kerüljenek be a grafikus elemek területbe. Másrészt az elhelyezéskor megőrizzék-e a saját rétegüket, vagy átkerüljenek az aktív rétegre a grafikus elemek.

'Elem képe:' csoportban az elhelyezésre aktuálisan kijelölt elem képe látható.

	A gombra kattintáskor megnyitja ezt a súgó állományt.
	A gomb lenyomása esetén szerkesztés nélkül kilép a funkcióból.
	A nyomógomb kattintás után pont beviteli állapotba kerül a program, gumizva mozgatja az elhelyezendő elemet. A pont megadása után elhelyezi az elemet x és y irányban a megadott példányban, a megadott távolságokban. Az elhelyezés után kilép a funkcióból.

Lásd:

Mátrix, Ív: Terület (beállítás)

Korlátozások/megjegyzések:
