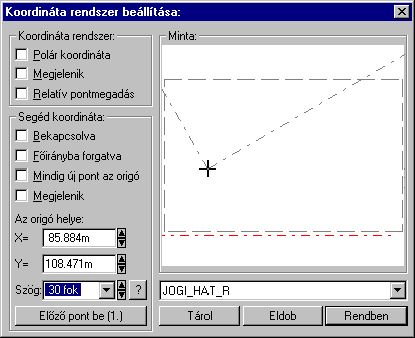

| 'Polár koordináta'
|
Ez egy két állású kapcsoló. Bekapcsolt állapot
esetén a képernyő alján az aktuális koordináta visszajelzése polár
koordinátákban történik.
|
| |
| 'Megjelenik'
|
Ez egy két állású kapcsoló. Két ilyen
elnevezésű gomb van az ablakban. A felső a felhasználói koordináta
rendszerre vonatkozik, az alsó a segéd koordináta rendszerre vonatkozik. A
bekapcsolt állapotot a négyzetben megjelenő "X" vagy "pipa" jelzi. A
mindkét koordináta rendszerre igaz, hogy piros színnel jelenik meg, ha aktív,
egyébként feketével. A kapcsoló átállítása után a változás csak a képernyő
újrarajzolása után látható.
|
| |
| 'Relatív pontmegadás'
|
Ez egy két állású kapcsoló. Bekapcsolt állapotban
a kurzor pont visszajelzése és a pont megadás az
előzőleg megadott ponthoz tartozó
relatív koordináta rendszerben történik. 'Ha a segéd koordináta rendszer'
be van kapcsolva, akkor a relatív pontmegadás nem működik!
|
| |
| 'Bekapcsolva'
|
Ez egy két állású kapcsoló. Bekapcsolt állapot
esetén a kurzor koordinátáját a segéd koordináta rendszerhez viszonyítva jelzi
vissza (alul, a képernyő jobb oldalán). Kikapcsolt állapotban a
felhasználói koordináta rendszerhez viszonyított értékek jelennek meg ugyanitt.
|
| |
| 'Főirányba
forgatva'
|
Ez egy két állású kapcsoló. Bekapcsolt
állapotában a rajz elforgatva jelenik meg a képernyőn úgy, hogy a segéd
koordináta x tengelye vízszintes legyen, és balról jobbra mutasson.
|
| |
| 'Mindig új pont az
origó'
|
Ez egy két állású kapcsoló. Bekapcsolt
állapotában (és ha a segéd koordináta is be van kapcsolva) minden egyes pont
bevitele után a segéd koordináta origóját áthelyezi a bevitt pontra.
|
| |
| 'Origó helye: 'X'
és 'Y'
|
(Vagy polár koordináta esetén 'R'
és 'Fi' ). A két érték a segéd koordináta rendszer origójának
megadására szolgál. Az adat megadható az ablakba való beírásával, vagy a
megfelelő nyomógombok segítségével. Az értékek a mellettük lévő
nyilacskákkal növelhetők illetve csökkenthetők.
|
| |
| 'Előző
pont be (1.)'
|
Az OmegaCAD
rendszer a négy utoljára megadott pont koordinátáját tartja nyílván. Ezek
sorban áttölthetők a segéd koordináta rendszer origójának megadására
szolgáló szerkesztési ablakokba az 'Előző pont be (1.)'
gomb lenyomásával. A gombon lévő sorszám a lehetséges négy közül annak a
pontnak a számát mutatja, amelyik a lenyomáskor betöltődik a szerkesztési
ablakba. A negyedik pont adatainak betöltése után ismét az első pont
következik.
|
| |
| 'Szög'
|
A segéd koordináta rendszernek a felhasználóihoz
viszonyított szögének beállítására szolgál. A szög megadható a főbb
irányokra egy listából való választással, vagy a billentyűzetről az
ablakba való begépeléssel, és az ablak mellett lévő nyilakkal
növelhető illetve csökkenthető az éppen benne lévő érték. A
 -et tartalmazó gombra
kattintva megjelenik a szögmérések listája. A kiválasztott értékre kattintva
áttölthető az ablakba.
|
| |
| 'Tárol'
|
A rajzhoz tartozó minden réteghez
hozzárendelhetünk egy segéd koordináta beállítást. Ha visszajelzési terület
alatt lévő lista ablakban kiválasztjuk valamelyik réteget, a hozzá rendel
segéd koordináta adatok (origó, szög) betöltődik a szerkesztő
ablakba, és ez lesz az új segéd koordináta beállítás.
A 'Tárol' gomb lenyomásával az aktuális segédkoordináta
beállítást letároljuk a lista ablakban lévő réteghez.
|
| |
A
dialógus ablak jobb oldalán a 'Minta:' grafikus ablakban
visszajelzi a koordináta rendszerek elhelyezkedését a rajzlaphoz viszonyítva.
|
