Megjelenítés

Elérés:

Megjelenítés

A megjelenítés funkciókkal szabályozható, hogy a rajznak mely része jelenjen meg a képernyőn. Segítségével akár egy kis részlet kinagyítható, akár a teljes rajz is megjeleníthető. Továbbá itt állítható be néhány, a rajz ill. a program megjelenését módosító paraméter: a lehetséges vonal vastagságok, a választható színek, a rajzon szereplő karakterkészlet...

Az OmegaCAD fejlesztése során új ablakozási módok is be lett építve - Ablakozás görgetőkerékkel -, de megmarad a lehetőség a felhasználóknak, hogy válasszanak az új és a már megszokott módszer között. Az új megoldások, kényelmesebbek és gyorsabb használatot tesznek lehetővé. Így azonban az ablakozási beállítástól függ az egér egyes gombjainak és a klaviatúra néhány billentyűjének funkciója!

-Ablakozás lebegő menü és elem kijelölés használatával

Az ablakozás akkor működik a leírtak szerint, ha a Beállítások... opció be legyen kapcsolva. Ekkor a grafikus munkaterület fölött a kurzor formája ilyen lesz: . A rendszer működése pedig a következő:

- A grafikus munkaterület fölött a középső egérgomb (görgető kerék) lenyomásakor, a kurzor pozíciónál „megfogjuk” a rajzot. Ezt megváltozó kurzor jelzi. Ha lenyomva tartjuk a gombot és mozgatjuk az egeret, akkor az egérrel együtt mozog a rajz is a képernyőn. (Ablakozás zoom és vontatás görgető kerékkel) Ezen ablakozási művelet Pont bevitel közben is így használható!

- Ha a kurzor grafikus munkaterület fölött van és az egér görgető kereket forgatjuk, akkor az elforgatással arányos mértékű zoommolást végezhetünk, melynek középpontja a kurzor pillanatnyi helyzete. (Ablakozás zoom és vontatás görgető kerékkel) Ezen ablakozási művelet Pont bevitel közben is így használható!

- A grafikus munkaterület fölött a jobb oldali egérgomb lenyomásakor, a billentyűzet Shift gombja is lenyomott, akkor úgy zoommolhatunk, hogy a zoommolás mértékét az egér elmozdítás mértékével határozhatjuk meg. Ezt megváltozó kurzor jelzi. (Ha már megjelent a módosított zoommot jelző kurzor, akkor a billentyűzet shift gombot nem szükséges nyomva tartani!), akkor az egérrel elmozdulás arányában nő vagy csökken a zoom értéke, melynek középpontja a zoommolás indításkori kurzor pozíció. Ha az egeret felfelé mozgatjuk nő a zoom értéke, lefelé mozgatáskor csökken! (Ablakozás zoom és vontatás görgető kerékkel) Ezen ablakozási művelet Pont bevitel közben is így használható!

-Ablakozás grafikus ablak gördítő sáv használatával

Az ablakozás akkor működik a leírtak szerint, ha a Beállítások... Képernyő munkaterület beállítása Képernyő munkaterület kialakítása Grafikus ablak gördítősáv van opció be legyen kapcsolva. Ekkor a grafikus munkaterület alatt és jobb oldalán megjelenik a gördítősáv.

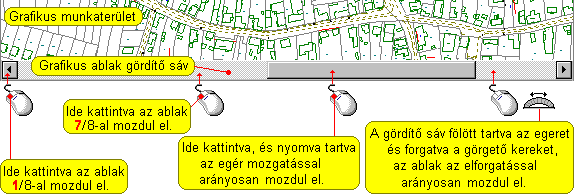

A gördítősáv fogó mérete a teljes rajz és a megjelenített ablak részlettel arányos. Ha a teljes rajz megjelenik, akkor a fogó a teljes gördítő sávot kitölti. Ekkor ezzel ablakot áthelyezni nem lehet. A gördítősáv fogójával akkor tudunk ablakot áthelyezni, ha képernyő munkaterületen a szerkesztett rajz valamely részlete látható.

A gördítősávval az ablakozás kivágás áthelyezését tudjuk elvégezni. Ezzel a funkcióval az ablakozás kivágás mérete (zoom) nem változik!

- A gördítősáv léptető gombjára kattintva a bal oldali egérgombbal az ablak kivágás a léptető gomb irányának megfelelően az ablak kivágás 1/8 -val mozdul el. Ezen ablakozási művelet Pont bevitel közben is így használható!

- A gördítősávba kattintva a bal oldali egérgombbal az ablak kivágás a legközelebb eső léptető gomb irányának megfelelően az ablak kivágás 7/8 -val mozdul el. Ezen ablakozási művelet Pont bevitel közben is így használható!

- A gördítősáv fogójára kattintva a bal oldali egérgombbal és azt nyomva tartva, az ablak kivágás az egér elmozdulás mértékével arányosan mozdul el. Ezen ablakozási művelet Pont bevitel közben is így használható!

- Ha a kurzort gördítősáv fölött van (bármely része!) és az egér görgető kereket forgatjuk, akkor az elforgatással arányosan mozdul el az ablak kivágás. (Ablakozás zoom és vontatás görgető kerékkel) Ezen ablakozási művelet Pont bevitel közben is így használható!

Pont bevitel közben többféle lehetőség van az ablakozás megváltoztatására:

A rajz terület mellett jobb oldalon, valamint a rajz terület alatt lévő görgető sávok segítségével.

[F2] gombbal elérhető a Zoom, Pan ablakozási funkció az kikapcsolt állapotában.

[F5] segítségével az új ablak középpontja áthelyezhető az Áthelyezés funkcióval.

[F6] és [F7] billentyűkkel nagyítani ill. kicsinyíteni lehet a rajzot a képernyőn a Nagyítás és a Kicsinyítés funkcióval.

[F8] segítségével az ablak újra rajzolható az Újrarajzol funkcióval.

[F9] segítségével az előzőleg beállított ablak jeleníthető meg az Előző funkcióval.

[F10] segítségével a teljes rajzlap megjeleníthető a Teljes rajzlap funkcióval.

A görgető kerék forgatásával zoom, lenyomásával pan funkció használható pontbevitel közben és azon kívül is a   bekapcsolt állapotában.

[1 - 9] A billentyűzet jobb oldalán lévő számokkal 1-9 -ig az ablakot léptetni lehet - a szám billentyűk helyzete és a rajtuk lévő nyilak alapján értelmezve a léptetési irányt az kikapcsolt állapotában.

[1 - 9] A betűk fölötti számok, valamint a bekapcsolt módban a billentyűzet jobb oldalán lévő számok is pont bevitel közben az Új pont távolság megadásával szolgálnak. Nem pont beviteli állapot esetén ablak léptetésre szolgálnak.

Pont bevitel közben művelet végrehajtásakor, a végrehajtás alatt lévő funkció megszakítása nélkül végrehajtható az alábbi két parancs:
