Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Kábel tervlapok generálás beállítás: Végelzárók

"Kábeltervek készítése" modul

Elérés:

Menü:

E L E K T R O

Kábeltervek készítése

Kábelterv

Kábel tervlapok generálása...

Szerszámos: Nyomógomb:

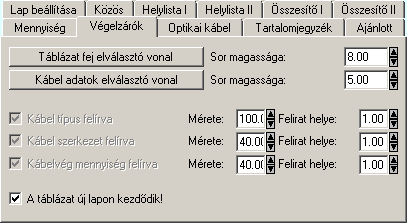

A beállítási panelen a generálandó grafikus kábellisták megjelenési formáit állíthatjuk be:

---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> --->

Az ábrán nem szereplő funkciók jelentése megegyezik a beállítási panelen látható leírással.

A generált táblázat szélessége a megjelenítésre kijelölt tulajdonságok részére megadott hasáb 'Mérete' adatok összegzéséből adódik ki.

A nem állítható jellemzők megjelenését a generált terven nem lehet kikapcsolni.

A táblázat új lapon kezdődik

Bekapcsolt állapotában a rendszer a táblázatot mindig új lapra generálja. Kikapcsolt állapotában, ha az előtte generált lapon elegendő hely áll rendelkezésre, akkor nem kezd új lapot, hanem a megkezdett generált lapon helyezi el a rendszer a táblázatot.

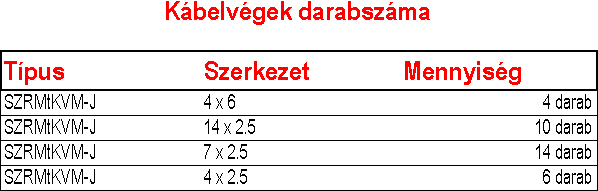

A panelon szereplő funkciók kapcsolatát a generált tervlapok megjelenésével az alábbi ábra mutatja:


Tartalom:

Kábellista generálás beállítás: Lap beállítása
Kábellista generálás beállítás: Közös jellemzők
Kábellista generálás beállítás: Szereléshely kábelei I.
Kábellista generálás beállítás: Szereléshely kábelei II.
Kábellista generálás beállítás: Kábel összesítő I.
Kábellista generálás beállítás: Kábel összesítő II.
Kábellista generálás beállítás: Kábel mennyiség
Kábellista generálás beállítás: Végelzárók
Kábellista generálás beállítás: Tartalomjegyzék kezelés
Kábellista generálás beállítás: Ajánlott beállítás

Korlátozások/megjegyzések:
