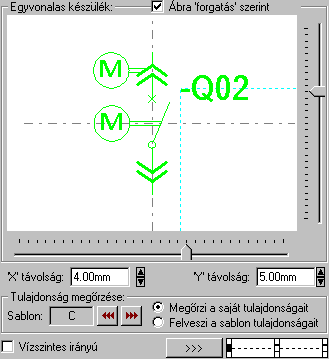

A minta ablak forgatása
|
'Ábra forgatás szerint' kapcsolóval megjeleníthetjük az egyvonalas
készülék képét alap, elforgatás nélküli helyzetben, vagy a terven való forgatás
szerint is.
|
Tervjel pozíció beállítása
|
A készülék tervjel helyét a vízszintes és
függőleges csúszkát mozgatásával lehet beállítani. A korábbi beállítást
megőrzi a rendszer.
Megadható a tervjel pozíciójának a helyzete az
'X' távolság: és az 'Y' távolság: szerkesztő
ablakban is. A fel/le  gombokkal
növelhető, csökkenthető a pozíció értéke.
|
Tervjel felirat irány beállítása
|
A Vízszintes irányú és Függőleges
irányú felirat irány az irány
checkbox be/ki kapcsolásával beállítható.
|
Tervjel felirat pozicionálás jelleg
beállítása
|
A
kívánt pozíció jelre rákattintva beállítható, hogy a felirat a kijelölt ponthoz
képest hogy legyen elhelyezve.
|
Tervjel felirat jelleg beállítása
Tulajdonságok megőrzése
|
Az egyvonalas készülékek olyan megjelenítése a
tervlapon, amely az éppen aktuális helyezetnek a legmegfelelőbb, számos
megjelenítési tulajdonság paramétereinek finom összehangolásán múlik. Ezek a
kidolgozott tulajdonság kötegek sablonba tárolhatók, hogy amikor szükségünk van
rá egy mozdulattal újra rendelkezésünkre álljanak.
|
Tulajdonság tárolása
|
Ha a beállított tulajdonságok egyik korábban a
sablonban tárolt tulajdonságokkal sem egyezik meg, akkor a
gomb érvényes lesz.
Ekkor a beállítások tárolhatók a sablonban.
|
|
Tulajdonság kiolvasása
|
A sablonban tárolt tulajdonságok valamelyike
kiolvasható és egyszerre visszaállítható a
segítségével
meghívott sablonból kezelő segítségével.
|
|
Tulajdonság örökítése
|
A készüléket elhelyezzük az érvényes minta
szerinti visszajelzésnek megfelelően. A megjelenési tulajdonságai a
későbbiekben a következő kétféle módon viselkedhet:
|
Megőrzi saját tulajdonságait
|
A készülék mindig az elhelyezésnél, vagy a
módosítások során beállított megjelenési tulajdonságaival láthatók. Csak
közvetlen felhasználói beavatkozásra módosul.
|
|
Felveszi a sablon tulajdonságait
|
Csak akkor érvényes az opció, ha a beállított
tulajdonságok megegyeznek valamely sablon tulajdonság köteggel. Ekkor nem lehet
új tulajdonságot tárolni, hiszen már van ilyen a sablonban. Ha beállítjuk az
opciót, akkor a
funkció csoportban annak a sablonnak a betű azonosítója látszik, amely
sablont a készülékhez hozzárendeltük.
Az ilyen tulajdonságú készülékek a
 Készülék lista
funkcióban végrehajtott 'frissítés' esetén a sablon
tulajdonságok módosulásának megfelelően megváltoztatják a tervjel
megjelenésben a grafikai képüket. Ha az elhelyezés óta a sablon átalakított,
akkor egy ilyen frissítés után a készülék tervjelének megjelenése megváltozhat.
Ha ilyenkor a sablonból már hiányzik a tervlapon elhelyezett készülékhez
rendelt sablon, akkor hibajelzést kapunk.
|
|
|
|
