Törzsadatbázisok kezelése

Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Adatbázis elem átemelés

'Törzsadatbázisok kezelése' modul

Elérés:

Menü:

E L E K T R O Törzsadatbázis kezelés...

Nyomógomb:

Az átemelési művelet során először ki kell jelölni azt az adatbázist, amelyből a kívánt elemet át akarjuk emelni. A 'Forrás adatbázis' listáról mindig hiányzik az aktuális adatbázis.

A 'Forrás adatbázis' kijelölése után ki kell jelölni a konkrét elemet, melyet át akarunk emelni.

Ha az adatbázis adatszerkezetében még nincs a kijelölt nevű elemünk, akkor az elemet az aktuális csoportba másolja a rendszer. (áramutas szimbólum és készülék esetén a rendszer az átemelés feltételeit vizsgálja, és hiba estén az átemelési műveletet félbeszakítja. Lásd az elem típus leírásoknál!)

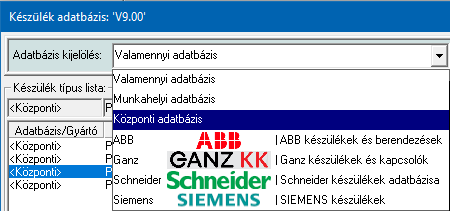

Készülék típus kiválasztása átemelésre

Az átemelendő készülék típusát kétféle listázási mód segítségével választhatjuk ki:

'Listázási mód:'

Teljes lita

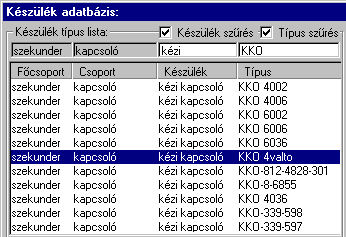

A teljes listázás esetén a készülék adatbázisról egy „ömlesztett” lista készül. Ekkor a kiválasztó panel az alábbiakra vált:

Készülék szűrés

Bekapcsolt állapotában csak azok az adat sorok jelennek meg, amelyek készülék nevében a szűrésre megadott szöveg részlet megtalálható. Ha nincs szöveg megadva, a szűrés nem működik.

Típus szűrés

Bekapcsolt állapotában csak azok az adat sorok jelennek meg, amelyek típus nevében a szűrésre megadott szöveg részlet megtalálható. Ha nincs szöveg megadva, a szűrés nem működik.

Fa szerkezet szerint

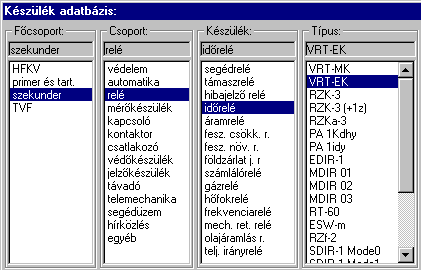

Készülék fa szerkezet szerinti listázás a készülék törzsadatbázis strukturális felépítése szerint történik:

Névleges adat kiválasztása

A típus kiválasztást követően megadhatjuk a készülék névleges adatait is. Egy típushoz a törzsadattárban több névleges adat jellemző tárolható, a megfelelő adatokkal rendelkező típus választását az ablak névleges adatok listájából választva végezhetjük el.

Kiválasztás után az alábbi ellenőrzés kerül elvégzésre:

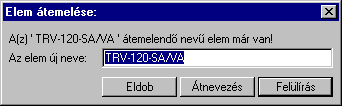

Ha van az adatbázis adatszerkezetében az átemelésre kijelölt elemmel megegyező nevű elemünk, akkor a következő lehetőségek vannak:

Eldob

- nem hajtjuk végre az átemelést.

Átnevezés

- más néven emeljük be az elemet az adatbázisunkba.

Felülírás

- az adatbázisban meglévő elem tartalmát felülírjuk az átemelt elemmel.

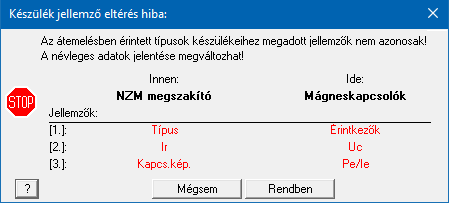

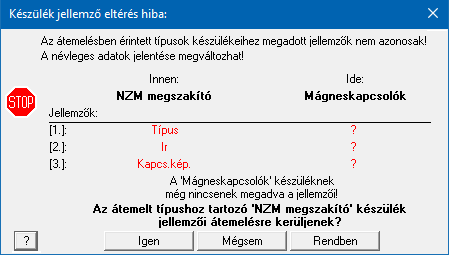

Kiegészítésre került a funkció, amely a továbbiakben ellenőrzi az érintett készülkekhez rendelt jellemzőket. Hiszen ha a jellemzők eltérnek, akkor az átemelt típus névleges adatainak jelentése is megváltozhat.

Vagy, ha a cél helyen még nincs megadva jellemző érték, akkor az is másolásra kerülhet.

	Hibajelzések:
		Az áramutas szimbólum átemelése akkor lehetséges, ha az adatbázisban már van az átemelendő szimbólumhoz tartozó keret. A keret azonosítása a keretnév alapján történik. A keret felépítés itt nem vizsgált.
		Készülék átemelése előtt vizsgálatra kerül, hogy a készülék építőelemei megtalálhatók-e már az adatbázisban. Ha nem, akkor ezeket az elemeket létre kell hozni, vagy szintén át kell emelni. Ha az átemelendő készülékhez tartozó szimbólum nincs az adatbázisban, akkor a következő hibajelzést kapjuk:

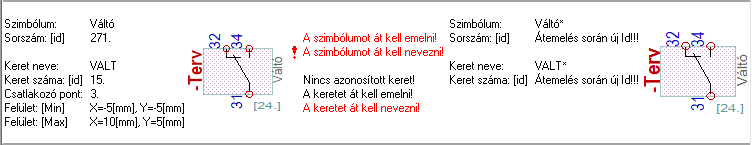

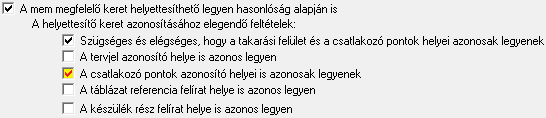

		Ha az átemelendő készülékhez tartozó szimbólum keret csatlakozási pont számában eltérést talál a rendszer, akkor a következő hibajelzést kapjuk:
		Ha az átemelendő készülékhez tartozó szimbólum keret takarási felületében eltérést talál a rendszer, akkor a következő hibajelzést kapjuk: (Az ellenőrzés minden fő forgatási irányban megtörténik, és a hibajelzés tartalmazza a forgatási irányt is!)
		Ha az átemelendő készülékhez tartozó szimbólum keret valamely csatlakozási pont pozíciójában eltérést talál a rendszer, akkor a következő hibajelzést kapjuk: (Az ellenőrzés minden fő forgatási irányban megtörténik, és a hibajelzés tartalmazza a forgatási irányt is!)

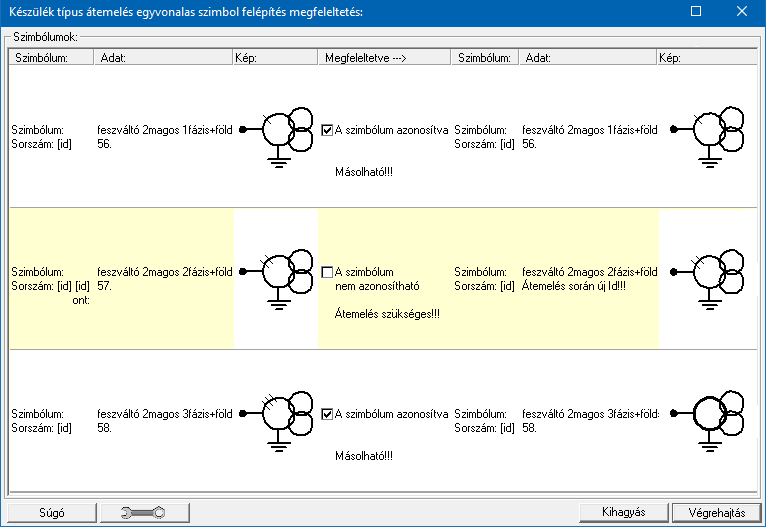

		Ha az átemelendő készülékhez tartozó egyvonalas szimbólum nincs az adatbázisban, akkor a következő hibajelzést kapjuk:
		Ha az átemelendő készülékhez tartozó elrendezési szimbólum nincs az adatbázisban, akkor a következő hibajelzést kapjuk:

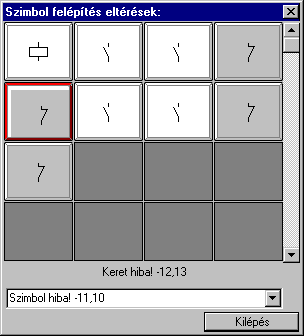

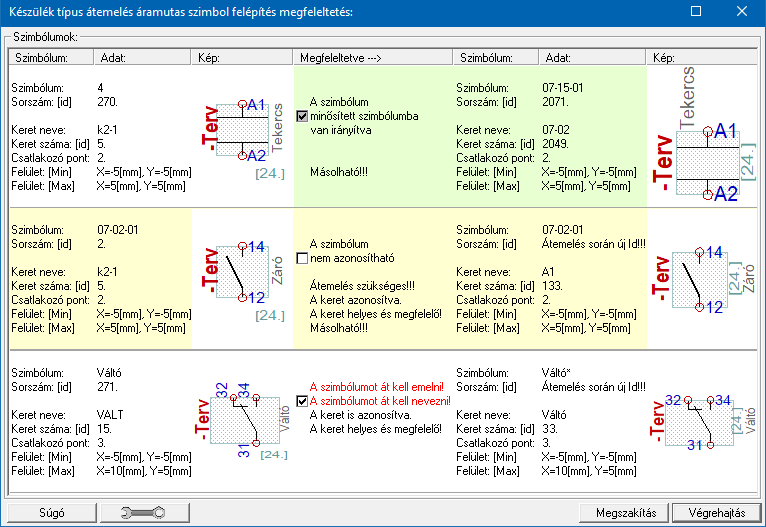

		Ha a készülék átemelése során hibajelzés lépet fel, akkor a rendszer a felépítésbeli eltéréseket az alábbi palettán jelzi vissza. Az elemekhez tartózó feliratok azonosítják a hiba jellegét.
