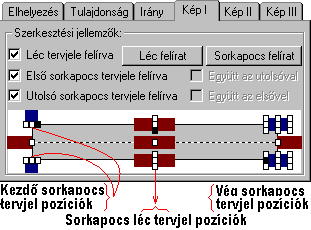

A beállítási panelen a sorkapocs léc körvonalrajz
szerkesztés grafikus megjelenési jellemzőinek egy csoportja állítható be.
A kezdő és vég sorkapcsok alfanumerikus
azonosítóinak felírási pozícióját a felirat helyén megjelenő, a
pozícionálás jellegét jelző téglalapra kattintva állíthatjuk be. A felirat
iránya: párhuzamos, vagy merőleges a sorkapocs lécre, az
 ablakban
állítható be. A felirat iránytól függően változik a lehetséges felirat
pozícionálási mód is. Hasonlóan lehet kijelölni a sorkapocs léc tervjel felirat
helyét és pozícióját is.
A beállítási panelen található elemek az alábbi
sorkapocs léc körvonalrajz megjelenítési tulajdonságok beállítására szolgálnak.
|
|
Léc tervjele felírva
|
|
A sorkapocs léc tervjel felírásának ki/be
kapcsolója. Ha bekapcsolt, akkor érvényes a
 és az itt beállított
szerint jelenik meg.
|
|
A sorkapocs léc körvonalrajzban a sorkapocs léc
tervjelének felirat tulajdonság beállítása. Megnyomása után a felirat stílus
beállítása dialógus ablak jelenik meg. (Szöveg
stílus beállítása)
|
|
A sorkapocs léc körvonalrajzban a sorkapocs léc
rész kezdő és vég sorkapcsának alfanumerikus azonosító felirat tulajdonság
beállítása. Megnyomása után a felirat stílus beállítása dialógus ablak jelenik
meg. (Szöveg stílus
beállítása)
|
|
|
Első sorkapocs tervjele felírva
|
|
A sorkapocs lécen az első sorkapocs, vagy ha
az első elem sorkapocs típusú készülék, akkor ennek az elemnek a
tervjelének felírásának ki/be kapcsolója. Ha ez, vagy az utolsó sorkapocs
tervjel felírása bekapcsolt, akkor érvényes a
 és az itt beállított
szerint jelenik meg.
|
|
|
Együtt az utolsóval
|
|
Ha a sorkapocs léc mérete a tervrajzon kicsi,
lehetőség van arra, hogy a sorkapocs léc első és utolsó elemének
tervjelét egy feliratban jelenítsük. meg. Például: -X1:1-24. A kapcsoló csak
akkor érvényes, ha az utolsó sorkapocs tervjelének felírása ki van kapcsolva.
Ekkor a sorkapocs kezdő és vég elemének felirata az első sorkapocs
felirat pozícionálási beállítás szerint történik.
|
|
|
Utolsó sorkapocs tervjele felírva
|
|
A sorkapocs lécen az utolsó sorkapocs, vagy ha az
utolsó elem sorkapocs típusú készülék, akkor ennek az elemnek a tervjelének
felírásának ki/be kapcsolója. Ha ez, vagy az első sorkapocs tervjel
felírása bekapcsolt, akkor érvényes a
és az itt beállított
szerint jelenik meg.
|
|
|
Együtt az elsővel
|
|
Ha a sorkapocs léc mérete a tervrajzon kicsi,
lehetőség van arra, hogy a sorkapocs léc első és utolsó elemének
tervjelét egy feliratban jelenítsük. meg. Például: -X1:1-24. A kapcsoló csak
akkor érvényes, ha az első sorkapocs tervjelének felírása ki van
kapcsolva. Ekkor a sorkapocs kezdő és vég elemének felirata az utolsó
sorkapocs felirat pozícionálási beállítás szerint történik.
|
|
|
