Az OmegaCAD ENGINEER tervezőrendszer felhasználói kézikönyve

Áramútterv fedőlap tervezés, működési blokkvázlat készítés

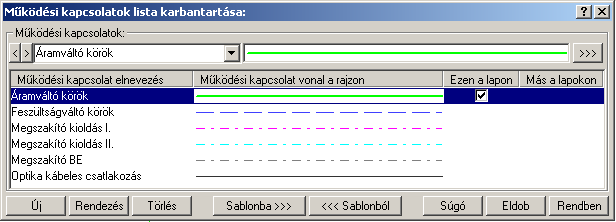

A listába felvett működési kapcsolatokat névvel láthatjuk el.

Az OmegaCAD ELEKTRO rendszerben az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!

A beállított működési kapcsolat elnevezését, és vonal típusát a rajzon a későbbiekben bármikor megváltoztathatjuk az általunk kívántra.

A 'Működési kapcsolat elnevezés' módosítása elvégezhető a lista ablakban is a listasorban a 'Működési kapcsolat elnevezés' hasábban elvégzett dupla egér kattintás után megjelenő szerkesztő ablakban. Ebből az ablakból szerkesztés után úgy léphetünk ki, hogy: Az egérrel egy másik adatsorra kattintunk, de a dupla kattintási időn belül nem kattintunk egyik adatsorra sem! Ekkor a kijelölés az új adatsorra kerül. Az 'Esc' billentyűt megnyomjuk. A kijelölés ezen az adatsoron marad. De a szerkesztő ablakban történt változások ekkor nem kerülnek rögzítésre. Az 'Enter' billentyűt megnyomjuk. A kijelölés, ha van még, azaz nem az utolsó adatsoron álltunk, a következő adatsorra kerül, és ezen az új adatsoron szintén ebben a szerkesztő ablakban végezhetjük az adatmegadást. Ha szükséges, a rendszer görgeti a lista ablakot. (Ha a lista ablak alján történik a szerkesztés.) A lefelé nyíl billentyűt megnyomjuk. A működés ugyan az, mint az 'Enter' billentyű esetén. A felfelé nyíl billentyűt megnyomjuk. A működés hasonló a lefelé nyíl billentyű működéséhez, de a szerkesztő adatsor, ha van még, azaz nem az első adatsoron álltunk, az előző adatsorra ugrik, és ott folytathatjuk az adat megadást.

Az egyes működési kapcsolatokhoz a terven való megkülönböztetésre eltérő vonal stílust rendelhetünk. A működési kapcsolat a terven ezzel a vonal stílussal jelenik meg. Beállítása a jelére vagy a jelre történő kattintás után a Vonal stílus beállítása panelen történik.

A 'Működési kapcsolat vonal a rajzon' módosítás elvégezhető a lista ablakban is a listasorban a 'Működési kapcsolat vonal a rajzon' hasábban elvégzett dupla egér kattintás után megjelenő Vonal stílus beállítása panelen.

Az Ezen a lapon oszlopban egy jelet láthatunk, ha az aktuális tervlapon szerepel a sorban lévő működési kapcsolat. A jellel ellátot működési kapcsolat törlése nem megengedett.

Alap helyzetben, a lista megjelenésekor a Más a lapokon oszlopban nem látható jelölés. Az oszlopban egy dupla egér kattintással hozhatjuk elő, hogy mely működési kapcsolatok szerepelnek még az aktuális terv különböző tervlapjain. A dupla egér kattintás hatására azokban a sorokban jelenik meg a jelölés amelyek megtalálhatóak más tervlapokon. A jellel ellátot működési kapcsolat törlése nem megengedett. A megjelent jelölések mindaddig láthatóak, míg más tervlapra nem lapozunk. (Ha a listából törölni akarunk egy működési kapcsolatot a rendszer végigfuttatja a működési kapcsolatokat, így automatikusan megjellenek a jelölések.)

'Insert'

Új vezetéket illeszthetünk be az aktuálisan kijelölt vezeték elé a billentyűzet 'Insert' gombjának megnyomásával. A beállítások megeggyeznek az előzőekkel, az eltérés csupán annyi, hogy a listában a kijelölt elé szúrja be az új működési kapcsolatot.

Nem adhatuk meg azonos nevű működési kapcsolatokat. Ha új, vagy meglévő működési kapcsolat nevét egy a már a listán meglévővel azonosra akarjuk megadni, akkor a fenti hibajelzést kapjuk.

Megnyomása után a működési kapcsolatok lista rendezése ablakba jutunk. A listán megadhatjuk az aktuálisan kijelölt működési kapcsolat helyét. A rendezés végrehajtásához a kívánt listasorra való dupla kattintással, vagy a gombbal kell kilépni.

A 'Rendezés:' dialógus ablakban használhatjuk az automatikus rendezést is csökkenő, vagy növekvő sorrendben.

A 'Rendezés' végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ha érvényes lista sor fölött engedjük fel az egérgombot, a kiválasztott lista sort ebbe a sorba helyezi át a rendszer.

A működési kapcsolat lista sorrendjének csak a működési kapcsolat táblázatban történő megjelenési sorrendben van szerepe.

A gomb megnyomásával az aktuálisan kijelölt elemet törölhetjük a listáról.

A működési kapcsolat csak akkor törölhető, ha az nincs használatban az aktuális tervlapon vagy a terv más lapjain. Ezért ezt a törlés végrehajtása előtt a rendszer ellenőrzi.

Ha az aktuális lapon a működési kapcsolat használatban van, akkor a következő hiba jelzést azonnal küldi a rendszer: A működési kapcsolat felhasználását a működési kapcsolat lista jobb oldalán lévő két oszlopban a megfelelő sorhoz illesztett jel jelzi számunkra.

Ha a tervlapon nincs a vezeték használva akkor az összes tervlapot ellenőrzi a rendszer. Az ellenőrzés végén a működési kapcsolat felhasználástól függően törli a vezetéket a rendszer, vagy az előbbi hibaüzenetet küldi.

	'Delete'	A működési kapcsolat törlése végrehajtható a billentyűzet 'Delete' gombjának megnyomásával is a fenti feltételek szerint.
		A működési kapcsolat törlése végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ehhez a kurzort a lista ablakon kívülre kell mozgatni. Ezt a megjelenő "szemetes" kurzor jól láthatóan jelzi számunkra! Ha ilyen helyzetben engedjük fel az egérgombot, a kiválasztott lista sort törli a rendszer a fenti feltételek szerint.

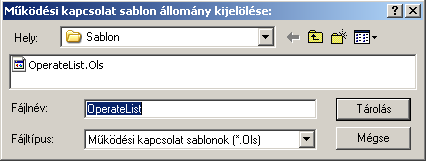

A funkció segítségével az általunk összeállított működési kapcsolatok listát a tallózó segítségével egyéni működési kapcsolat listába menthetjük.

A funkció segítségével az általunk korábban eltárolt működési kapcsolatok listát illeszthetjük az aktuális működési kapcsolatok listánkhoz. A sablonból való betöltés során sablonban található minden olyan működési kapcsolat, amely nem található az aktuális működési kapcsolatok listán, a működési kapcsolatok lista végére másolódik. Az aktuális listán és a sablonban is megtalálható működési kapcsolatok változatlanok maradnak!

Az ablak területe fölött a jobb oldali egérgomb felengedésére, az alábbi lebegő menü jelenik meg a kurzor mellett:

Így a leggyakoribb változástatások még gyorsabban, kézenfekvőbben végrehajthatóak.

Korlátozások/megjegyzések:

FIGYELEM!!! Az aktuálisan szerkesztett működési blokkvázlat terveken a működési kapcsolat lista bármi nemű módosításával a tervlapokon lévő működési kapcsolatok a beállítottra változnak!

Az OmegaCAD ELEKTRO rendszerben az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!

Az OmegaCAD ENGINEER rendszer Működési kapcsolatokra vonatkozó korlátait lásd itt!

Az OmegaCAD ENGINEER rendszerben a működési kapcsolat sablonok '.Ols' állományban tárolódnak.

Az OmegaCAD ENGINEER rendszerben a működési kapcsolat sablonok alapértelmezési könyvtára a 'x:\V10.x..\OmegaWin32\Template\'

Az OmegaCAD ENGINEER rendszer a működési kapcsolatokhoz rendelhető elnevezés szövegeket a 'x:\V10.x..\OmegaWin32\UserSettings\Engineer.Ini' állományban tárolja.
