Az OmegaCAD ENGINEER tervezőrendszer felhasználói kézikönyve

Áramútterv fedőlap tervezés, működési blokkvázlat készítés

Gomb megnyomásával.

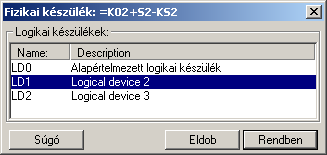

A adat lista soron végzett dupla egér kattintással, ekkor az adott lista sorhoz tartozó lNODE logikai készülékhez rendelését tudjuk elvégezni.

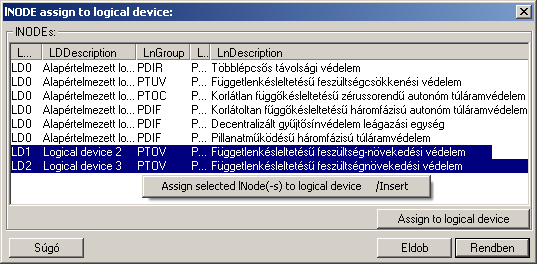

A logikai készülékhez rendelést a billentyűzet 'Insert' gombjának megnyomásával is el tudjuk végezni Ekkor valamennyi kijelölt sorhoz tartozó lNODE logikai készülékhez rendelését tudjuk elvégezni.

A logikai készülékhez rendelést a lista soron végzett jobb oldali egér gomb felengedésre előbukkanó lebegő menü használatával.

Több lNODE elemet jelölhetünk ki egymásután, ha az egérrel a kijelölendő készülék sorára való kattintással egy időben nyomva tartjuk a 'Ctrl' billentyű gombot is!

A lNODE elemet lista egy tartományát jelölhetjük ki, ha az egérrel a kijelölendő lNODE sorára való kattintással egy időben nyomva tartjuk a 'Shift' billentyű gombot is! Ekkor az előző egér kattintás és a legutolsó egér kattintás közötti elemek lesznek egyszerre kijelölve!

Korlátozások/megjegyzések:

A listán zöld aláfestéssel jelennek meg azok az lNODE-ok, amelyek még nem voltak logikai készülékhez rendelve. Ezeket a rendszer automatiksan az LD0-hoz rendeli.

A rendszer automatiksan az LD0-hoz rendeli az újonnan megadott lNODE-t, akkor is, ha itt külön nem adjuk meg.
