A listán, a kijelölt kommunikációs kapcsolat
tulajdonságait adhatjuk meg. A müködési kapcsolatok megjelennek a kommunikációs
blokkvázat terveken mint pl.: működtető kör és a mérőváltó kör
terveken. Ezekhez külön tulajdonságokat rendelünk:
Kommunikációs kapcsolat elnevezése
|
A listába felvett kommunikációs kapcsolatokat
névvel láthatjuk el.
Az OmegaCAD
ELEKTRO rendszerben az adatbeviteli
szerkesztő ablak mellett elhelyezett
gomb segítségével a felhasználó sablonba tárolhatjuk,
gomb segítségével a sablonból törölhetjük az ablak tartalmát! A
gomb segítségével a felhasználói sablonban eltárolt szövegekből
választhatunk!
A beállított kommunikációs kapcsolat elnevezését,
és vonal típusát a rajzon a későbbiekben bármikor megváltoztathatjuk az
általunk kívántra.
|
|
A 'Kommunikációs kapcsolat elnevezés'
módosítása elvégezhető a lista ablakban is a listasorban a 'Kommunikációs
kapcsolat elnevezés' hasábban elvégzett dupla egér kattintás után
megjelenő szerkesztő
ablakban. Ebből az ablakból szerkesztés után úgy léphetünk ki, hogy:
|
|
Kommunikációs kapcsolat vonal a rajzon
|
Az egyes kommunikációs kapcsolatokhoz a terven
való megkülönböztetésre eltérő vonal stílust rendelhetünk. A kommunikációs
kapcsolat a terven ezzel a vonal stílussal jelenik meg. Beállítása a jelére
vagy a
jelre történő kattintás után a
Vonal stílus beállítása panelen történik.
|
|
Az Ezen a lapon oszlopban egy
jelet láthatunk, ha az aktuális tervlapon szerepel a sorban lévő
kommunikációs kapcsolat. A
jellel ellátot kommunikációs kapcsolat törlése nem megengedett.
|

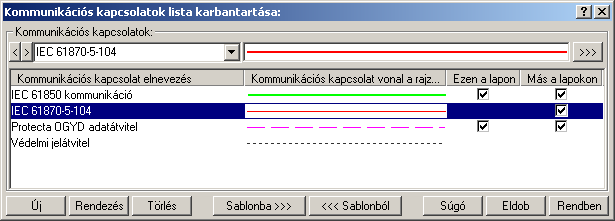

A 'Kommunikációs kapcsolat lista
karbantartása:' funkciói:
Új kapcsolat felvétele a listára
|
Megnyomása után az Új gomb
mellett egy ablak jelenik meg amiben az aktuálisan kijelölt vezeték
tulajdonságaival megegyező vezetéket vesz fel a rendszer. Az új
kommunikációs kapcsolat beállításai megegyeznek a 'Kommunikációs
kapcsolatok lista:' aktuálisan kijelölt kapcsolatának
tulajdonságaival. Miután beállítottuk a számunkra megfelelő kapcsolatot a
gomb megnyomásával bekerül a kapcsolatok listának a végére. Érvénytelen a gomb,
ha már nem lehet több vezetéket felvenni a listába, vagy ha nem módosítottunk a
kezdeti értékek valamelyikén. (Elnevezés, vagy vonal tulajdonság.)
|
'Insert'
|
Új vezetéket illeszthetünk be az aktuálisan
kijelölt vezeték elé a billentyűzet 'Insert' gombjának
megnyomásával. A beállítások megeggyeznek az előzőekkel, az eltérés
csupán annyi, hogy a listában a kijelölt elé szúrja be az új kommunikációs
kapcsolatot.
|
Nem adhatuk meg azonos nevű kommunikációs
kapcsolatokat. Ha új, vagy meglévő kommunikációs kapcsolat nevét egy a már
a listán meglévővel azonosra akarjuk megadni, akkor a fenti hibajelzést
kapjuk.
|
A kommunikációs kapcsolatok lista rendezése
|
Megnyomása után a kommunikációs kapcsolatok lista
rendezése ablakba jutunk. A listán megadhatjuk az aktuálisan kijelölt
kommunikációs kapcsolat helyét. A rendezés végrehajtásához a kívánt
listasorra való dupla kattintással, vagy a
gombbal kell kilépni.
A 'Rendezés:' dialógus ablakban
használhatjuk az  automatikus
rendezést is csökkenő, vagy növekvő sorrendben.
|
|
A 'Rendezés' végrehajtható a
lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti
mozgatással is. Ha érvényes lista sor fölött engedjük fel az egérgombot, a
kiválasztott lista sort ebbe a sorba helyezi át a rendszer.
|
A kommunikációs kapcsolat lista sorrendjének csak
a kommunikációs kapcsolat táblázatban történő megjelenési sorrendben van
szerepe.
|
A kommunikációs kapcsolat lista kijelölt elemének törlése
|
A gomb megnyomásával az aktuálisan kijelölt
elemet törölhetjük a listáról.
A kommunikációs kapcsolat csak akkor
törölhető, ha az nincs használatban az aktuális tervlapon vagy a terv más
lapjain. Ezért ezt a törlés végrehajtása előtt a rendszer ellenőrzi.
Ha az aktuális lapon a kommunikációs kapcsolat
használatban van, akkor a következő hiba jelzést azonnal küldi a rendszer:
A kommunikációs kapcsolat felhasználását a kommunikációs kapcsolat lista jobb
oldalán lévő két oszlopban a megfelelő sorhoz illesztett
jel jelzi számunkra.
Ha a tervlapon nincs a vezeték használva akkor az
összes tervlapot ellenőrzi a rendszer. Az ellenőrzés végén a
kommunikációs kapcsolat felhasználástól függően törli a vezetéket a
rendszer, vagy az előbbi hibaüzenetet küldi.
|
|
'Delete'
|
A kommunikációs kapcsolat törlése végrehajtható a
billentyűzet 'Delete' gombjának megnyomásával is a fenti
feltételek szerint.
|
|
|
 |
A kommunikációs kapcsolat törlése végrehajtható a
lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti
mozgatással is. Ehhez a kurzort a lista ablakon kívülre kell mozgatni. Ezt a
megjelenő "szemetes" kurzor jól láthatóan jelzi számunkra! Ha ilyen
helyzetben engedjük fel az egérgombot, a kiválasztott lista sort törli a
rendszer a fenti feltételek szerint.
|
|

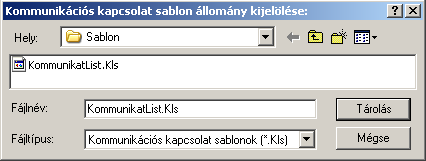

A kommunikációs kapcsolatok lista tárolása felhasználói sablonba
|
A funkció segítségével az általunk összeállított
kommunikációs kapcsolatok listát a tallózó segítségével egyéni kommunikációs
kapcsolat listába menthetjük.
|
Kommunikációs kapcsolatok lista sablon betöltése az aktuális listába
|
A funkció segítségével az általunk korábban
eltárolt kommunikációs kapcsolatok listát illeszthetjük az aktuális
kommunikációs kapcsolatok listánkhoz. A sablonból való betöltés során sablonban
található minden olyan kommunikációs kapcsolat, amely nem található az aktuális
kommunikációs kapcsolatok listán, a kommunikációs kapcsolatok lista végére
másolódik. Az aktuális listán és a sablonban is megtalálható kommunikációs
kapcsolatok változatlanok maradnak!
|
Lebegő menü
|
Az ablak területe fölött a
 jobb oldali
egérgomb felengedésére, az alábbi lebegő menü jelenik meg a
kurzor mellett:
Így a leggyakoribb változástatások még
gyorsabban, kézenfekvőbben végrehajthatóak.
|
|
|
KOMMUNIKÁCIÓS tervezek készítése
