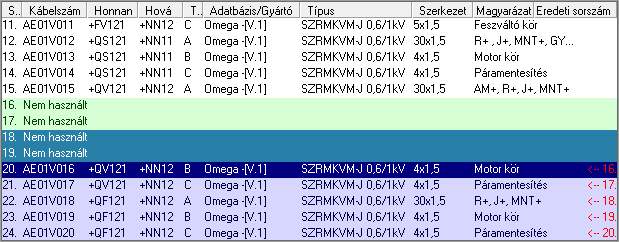

Ha felesleges 'üres', nem használt kábelhelyek vannak a listában, akkor azokat ezzel a funkcióval tudjuk eltávolítani.
A kijelölt 'üres' kábel sorok törlődnek, és ezzel a listában következő valamennyi kábel sorszáma
a törölt 'üres' sorok számával csökken.
A funkció csak akkor érvényes, ha a listán a kijelölés 'üres', nem használt kábelen van.
|

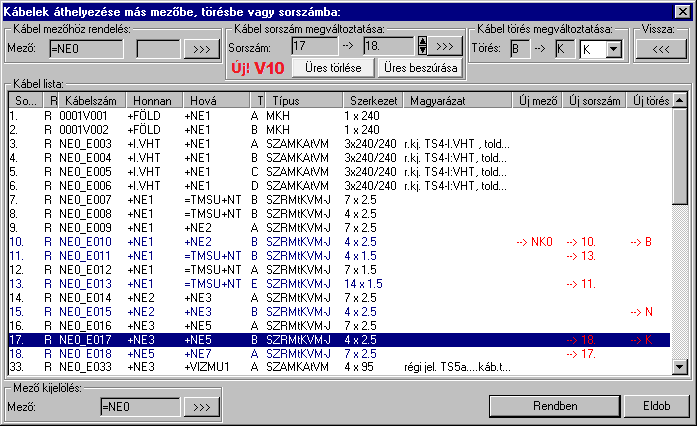

Kábel törés megváltoztatása
|
A kábel meglévő törését a funkció segítségével
módosíthatjuk. Végrehajtás esetén az áramút lapokon minden a kábelhez tartozó ér
esetén átvezetésre kerül a törés módosítás.
![](Images/Logical-List-CableMove-4.png) |
Az új törés kiválasztásához a legördülő választási listán piros színnel megjelölésre kerülnek azok a törés helyek,
amelyek más kábellel már foglaltak. A jelölésben az adott töréshez tartozó kábelsorszám jelenik meg!
Ha olyan törést választunk, amely már egy másik kábel által már foglalt, akkor annak a törése is megváltozik!
A kábel törés megváltoztatása csak az aktívan kijelölt kábelre lesz érvényes, akkor is, ha vannak-e még kábelek kijelölve a listán.
Minden kábelnek más törésének kell lennie, így több kijelölt kábelhez nem lehet egy egyetlen új törés kijelölést érvényesíteni.
|
A sorszám, vagy törés változás kijelölési ablakrészben a jelzések
értelmezése:
![](../../Common/Images/CheckIs-Green.ico) |
Az áthelyezés nem jár másik, meglévő kábel
paramétereinek megváltoztatásával.
|
![](../../Common/Images/Attention-Red.ico) |
Az áthelyezés egy másik, meglévő kábel
paramétereinek megváltoztatásával jár.
|
![](../../Common/Images/Question-Jellow.ico) |
Az áthelyezés másik mezőhöz tartozó
kábellistába történik. A rendszer nem vizsgálja, hogy ott van-e ilyen
tulajdonságú kábel.
|
|
A kijelölt változtatásokat a rendszer a kábelhez
hozzárendeli és ezek kiemelt színnel megjelenek az érintett kábel adatsor
'Új mező', 'Új Sorszám', 'Új törés'
hasábján.
A listán előjegyzett változást kábelenként visszavonhatjuk a nyomógomb
segítségével.
|
|
