A parancs segítségével egy a korábbiakban már
megszerkesztett doboz felépítésű készüléken újabb kapocspont elhelyezését
végezhetjük el.
A doboz parancs segítségével a szerkesztett
tervlapra egy doboz felépítésű készülék egy részletét helyezhetjük el,
amelyhez majd tervjelet és típust rendelhetünk.
A parancs kiadását követően az első
lépésben azt a doboz készülékrészt kell azonosítanunk, amelybe az új
kapocspontot el akarjuk helyezni. Ekkor az üzenetsorban megjelenő
rendszerüzenet:
|
Doboz készülék kijelölése új kapocspont
megadáshoz: [ESC=Kilépés!]
|

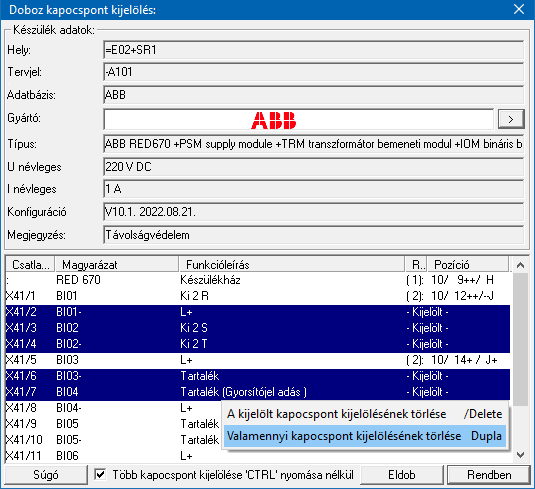

Ekkor a dobozt kijelölve megjelenik a 'Doboz
kapocspont kijelölés:' párbeszédpanel. A párbeszédpanel fejlécében
látjuk a kijelölt készülék tervjelét, típusát, szereléshelyét, a készülék
megjegyzést. A párbeszédpanel lista ablakában megjelenik a választott készülék
kapocspont foglaltsági listája, a foglalt kapocspontoknál látjuk a dobozrész
sorszámot, a kapocspont elhelyezkedését mutató 'Lap/Áramút/Pozíció' adatait.
![](Images/Logical-Made-NewBoxConnect.png)
A doboz kapocspont kiosztás a görgethető lista ablakban történik. Azokat a kapocspontokat, amelyeket
ebben a dobozrészben akarunk elhelyezni, a listán kijelöléssel kell megadni. A
listán látjuk a dobozhoz rendelt készülék kapocspont foglaltsági állapotát,
amelyben a kapocsjel mellett láthatjuk, hogy a doboz egyes kapcsai
felhasználtak-e, és ha igen, akkor melyik dobozrészben szerepelnek, és
láthatjuk az elhelyezés pozícióját is, ezt a kapocsjel magyarázat utáni
zárójelben lévő sorszám és pozícíójel mutatja. Ezeket a felhasznált
részeket már nem lehet újból kijelölni. A listában láthatjuk még a kapocsjelek
funkcióira utaló magyarázatokat is.
|
|
Egy kapocspontot jelölhetünk ki, ha az egérrel a
kijelölendő kapocspont sorára kattintunk. Ebben az esetben a korábbi
kijelölések törlődnek!
Több kapocspontot jelölhetünk ki egymásután a 'CTRL' gomb nyomása nélkül is az egérrel,
ha ezt az opciót bekapcsoljuk. Ebben az esetben a korábbi kijelölések változatlanul maradnak, amikor egy új kapocspontot
jelölünk ki! Ha olyan kapocspontra kattintunk újra, amely már ki volt jelölve, annak a kijelölése megmarad továbbra is!
|
|
|
Több kapocspontot jelölhetünk ki egymásután, ha az
egérrel a kijelölendő kapocspont sorára való kattintással egy időben
nyomva tartjuk a 'Ctrl' billentyű gombot is!
|
|
|
A kapocspont lista egy tartományát jelölhetjük ki,
ha az egérrel a kijelölendő kapocspont sorára való kattintással egy
időben nyomva tartjuk a 'Shift' billentyű gombot is!
Ekkor az előző egér kattintás és a legutolsó egér kattintás közötti
kapocspontok lesznek egyszerre kijelölve!
|
![](../../Common/Images/Keybord.gif) |
Ctrl+A |
Valamennyi még el nem helyezett, szabad kapocspontját jelölhetjük ki a készüléknek a billentyűzet
'CTRL+Shift+a' gombjának egyidejű megnyomásával.
|
|
|
Valamennyi kapocspont kijelölése törlődik, ha az egér
bal oldali gombjával duplán kattintunk.
|
![](../../Common/Images/Keybord.gif) |
'Delete' |
A kapocspont kijelölése végrehajtható a lista ablakban a
billentyűzet 'Delete' gombjának megnyomásával is!
|
|
|
A kapocspont kijelölés törlését elvégezhetjük a lista soron
végzett jobb oldali egér gomb felengedésre előbukkanó lebegő menü
használatával is.
![](Images/Logical-Made-Box-Connect-Menu.png)
|
A dobozrészben elhelyezni kívánt kapcsokat kijelölt
megjegyzéssel látja el a rendszer. A kijelölést követően ismét a
rajzterületen azonosított doboz látható. Ekkor a rendszerüzenet:
|
A 'Sorszám/ Funkció név:' kapocspont
helyének kijelölése: [ESC=Kilépés!]
|
Most a doboz kapocspontjait el kell helyeznünk a
rajzon. A kurzort a kívánt áramútra mozgatva, attól függően, hogy a doboz
középvonalától feljebb, vagy lejjebb, jobbra, vagy balra vagyunk a rendszer a
sorkapcsot a doboz alsó, vagy felső szélére, jobbra, vagy balra teszi. Nem
szükséges a doboz határoló körvonalára pozícionálni, a rendszer elfogadja a
függőleges áramút pozíciót a doboz körvonalon kívül, pl. másik
összekötendő kapocspontot kijelölve a kapocspontot az egyenes
vezetékrajzolatnak megfelelő helyre tehetjük.
A kapocspontok elhelyezésének a folyamata azonos mint a
Doboz készülék megadása funkció használata során.
A doboz készülékek kapocspontjainak helyének
kijelölésével a doboz kapocspontokat automatikusan összeköthetjük azzal a
csatlakozási ponttal, amelyre rámutatunk. Ha az automatikus összekötés
bekapcsolt, akkor annak a pontnak a kijelölésekor, ahová a bekötést el akarjuk
végeztetni, a "gumi" vezeték egyértelműen jelzi, hogy a bekötés
végrehajtható-e. A szolgáltatás ki/be kapcsolható a
Tervezési
opciók... funkcióban.
Amikor az utolsó kiválasztott sorkapocs helyét is
kijelöltük a rendszer automatikusan megszünteti a szerkesztett doboz színnel
történő kiemelését, a felvitt kapcsokat 'foglalt'-nak
tekinti.
|
|
