'Áramútterv logikai tervezés' modul

Elérés:

E L E K T R O Áramút LOGIKAI tervezés

Az átkötés pontok fogalmának és kezelésének bevezetése az OmegaCAD ELEKTRO rendszerbe az, hogy az elvi áramút tervek valóban megtarthassák azt a tulajdonságukat, hogy a terv az elvi kapcsolatokat mutassa a lehető legegyszerűbb megjelenítési formában. Az átkötés pont fizikailag nem létező elem. A hozzá beérkező kapcsolatok csak a berendezések egymáshoz kötését jelzi. Azt, hogy a berendezések a valóságban hogyan kapcsolódnak, láncolódnak egymáshoz az elemzési modulban végrehajtott Átkötés pontok elemzése és a szerelés tervező modulban a terv generálása előtt az Átkötés pontok kezelése funkcióval elvégzett láncolás után látszik.

Alkalmazásával sok esetben elkerülhető a lapkapcsolat használata. Helytakarékosabban szerkeszthetünk. A kábelek is csatlakoztathatók átkötés ponthoz! Az átkötés pontok láncolási állapota eltárolható. Egy új kapcsolat elemzése után összevethető a korábbi állapottal!

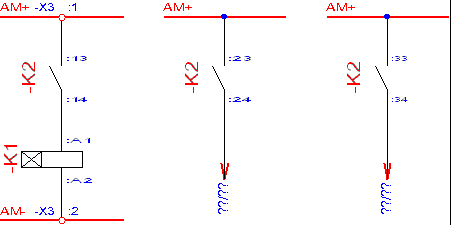

Átkötés pont tervezési minta kifejtése a szerelési terven.

Átkötés pontok elemzése

Átkötés pontok kezelése
