A funkció segítségével egy párbeszéd panelon a
mező valamennyi kábelének a költségkódját módosíthatjuk. A kábellista
tartalmazza valamennyi a mezőhöz rendelt kábellista kábeleit!
A 'Kábelek:' listában a
mező kábelei jelennek meg. A funkció elindításakor a rendszer a mező
összes kábelét végig olvassa, és valamennyi megjelenik a kábel listán. Ezt a
listát több szempont szerint is szűrhetjük. Csak azok a kábelek jelennek
meg a listán, amelyek a szűrő feltételeinek megfelelnek. A
módosítások csak azokra a kábelekre hajtódnak végre, amelyek a listán rajta
vannak a végrehajtáskor! Azaz egy adott szűrő beállításnál a kábel
megjelenik a listán és kijelöljük, hogy a költségkódját átállítjuk például
'Új berendezés'-ről 'Meglévő berendezés'-re,
de a kijelölés után olyan szűrőt állítunk be, amely szerint a kábel
nincs a listán. Ez utóbbi beállításkor történő végrehajtás esetén a kábel
kódja nem változik meg!
A listát szűrhetjük a következő
szempontok szerint
|
A kábelek meglévő költségkódja
szerint:

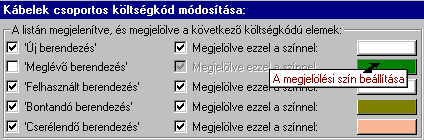

A párbeszéd panel alábbi részében azt állíthatjuk
be, hogy a kábel listán mely költségkódú kábelek jelenjenek meg. A beállító
részben még azt is szabályozhatjuk, hogy az adott költségkódú elemek meg
legyenek-e jelölve valamilyen színnel a listán, és ha igen, akkor az milyen
színnel történjen.
![](Images/Logical-Modify-CableCostKod-1.png)

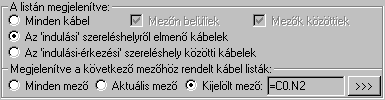

A kábelek mezőben elfoglalt helye
szerint:
![](Images/Logical-Modify-CableCostKod-2.gif)
|
Minden kábel:
|
|
Ebben az esetben a mező minden mezőhöz
rendelt kábellista elemei megjelennek. Ezen belül szabályozhatjuk a listát a
szerint, hogy:
|
Mezőn belüliek:
|
Azon kábelek jelennek meg, amelyek csak az
aktuális mező szereléshelyei között vannak szerelve. Csak akkor érvényes,
ha a 'Minden kábel' megjelenítése van bekapcsolva.
|
|
Mezők közöttiek:
|
Azon kábelek jelennek meg, amelyek átmennek más
mező szereléshelyeire. Csak akkor érvényes, ha a 'Minden kábel'
megjelenítése van bekapcsolva.
|
|
|
Az 'indulási' szereléshelyről
elmenő kábelek:
|
|

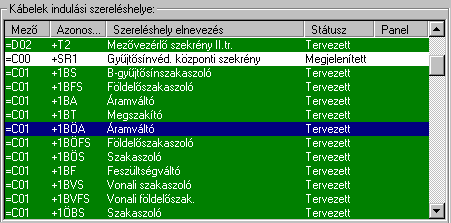

Ez a szűrő mező egy kiválasztott
szereléshelyéről induló valamennyi kábel megjelenítését kapcsolja be. Ha
ezt a szűrőt kapcsoljuk be, akkor érvényes lesz a 'Kábelek
indulási szereléshelye:' lista. A kábel listán csak az itt
kiválasztott szereléshelyről induló kábelek jelennek meg a költségkód
szerinti szűrésnek megfelelően:
|
![](Images/Logical-Modify-CableCostKod-3.gif)
|
Az 'indulási - érkezési'
szereléshelyről közötti kábelek:
|
|

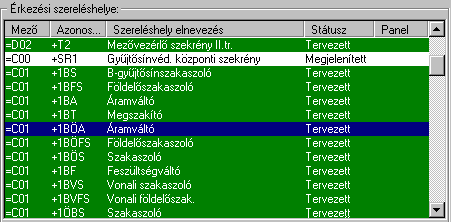

Ez a szűrő mező egy kiválasztott
szereléshely és egy beállított érkezési szereléshely közötti valamennyi kábel
megjelenítését kapcsolja be. Ha ezt a szűrőt kapcsoljuk be, akkor
érvényes lesz a 'Kábelek indulási szereléshelye:' lista és az
'Érkezési szereléshelye:'. A kábel listán csak az indulási és az
érkezési szereléshelyek közötti kábelek jelennek meg a költségkód szerinti
szűrésnek megfelelően.
|
![](Images/Logical-Modify-CableCostKod-4.gif)
Megjelenítve a következő mezőhöz
rendelt kábel listák:
|
Minden mező:
|
|

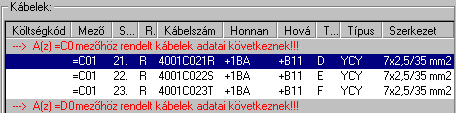

A kábel listán a mezőben lévő összes
mezőhöz rendelt kábellista elemei megjelennek a fenti szűrök szerint.
Ekkor az egyes mezőkhöz rendelt kábeleket a listán a következő
elválasztó sorok jelzik:
|
![](Images/Logical-Modify-CableCostKod-5.gif)
|
Aktuális mező:
|
|
A kábel listán csak az aktuálisan tervezett
mezőhöz rendelt kábellista elemei jelennek meg a fenti szűrök
szerint. Ekkor a kábel listán nincs mezőlista elválasztó jel.
|
|
Kijelölt mező:
|
|
A kábel listán csak a mező listán kijelölt
mezőhöz rendelt kábellista elemei jelennek meg a fenti szűrök
szerint. Ekkor a kábel listán nincs mezőlista elválasztó jel. A mező
kijelölés a
Mező kijelölése gomb megnyomásával történik.
|
|
A listán lévő kábelek költségkódja
megváltoztatásának kijelölése
|
A fenti kábel szűrésnek megfelelően a
'Kábelek:' listán megjelennek a kábelek. Az itt megjelenő
kábelek költségkódjának megváltoztatása úgy történik, hogy először az
alábbi párbeszéd panelrész 'A kijelölt elemek új költségkódja beállítva:'
részben kiválasztjuk azt a költségkódot, amelyre változtatni kínjuk a kijelölt
elemeket.
![](Images/Logical-Modify-ApparatCostKod-5.gif)
![](Images/Logical-Made-CostKodSet.png)
Majd a következő műveletek
valamelyikével kijelöljük a kábeleket, melynek a költségkódját e fentebb
beállítottra kívánjuk változtatni.
A listán megjelenő kábelek költségkód
megváltoztatásának módjai:
Több kábelt a listán az alábbi módon
jelölünk ki. A kijelöltek sötétkék színnel jelennek meg a listán.
A listán több kábel költségkódjának
egyszerre történő megváltoztatásának módjai: Ezen műveletekkel a
listán kijelölt valamennyi kábel költségkódját változtatni tudjuk.
|
A gomb megnyomásával. Ekkor valamennyi kijelölt
sorhoz tartozó kábel költségkódját kijelöljük módosításra. Kivéve azokat,
amelyek egyébként is ilyen kódúak. Csak akkor érvényes, ha a listán kijelöltek
között van olyan kábel, amelynek meglévő költségkódja nem azonos a
módosításra kijelölt költségkóddal!
|
|
'Insert'
|
A kábel költségkód módosítás kijelölést a
billentyűzet 'Insert' gombjának megnyomásával is el
tudjuk végezni Ekkor valamennyi kijelölt sorhoz tartozó kábel költségkódját
kijelöljük módosításra. Kivéve azokat, amelyek egyébként is ilyen kódúak. Csak
akkor érvényes, ha a listán kijelöltek között van olyan kábel, amelynek
meglévő költségkódja nem azonos a módosításra kijelölt költségkóddal!
|
|
'Delete'
|
A kábel költségkód módosítás kijelölést a
billentyűzet 'Delete' gombjának megnyomásával is vissza
tudjuk vonni. Ekkor valamennyi kijelölt sorhoz tartozó kábel költségkód
módosítás kijelölést visszavonunk. Csak akkor érvényes, ha a listán kijelöltek
között van olyan kábel, amelynek költségkódja módosításra kijelölt!
|
|
|
|
