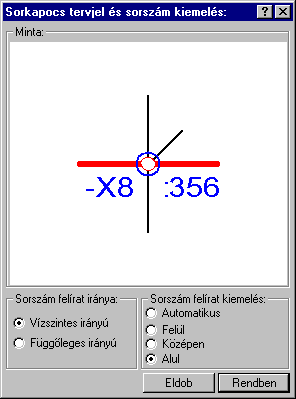

A 'Sorszám felirat iránya:' csoportban
a felirat irányát állítjuk be.
|
|
Vízszintes irányú
|
|
Ez az alapértelmezett irány.
|
|
|
Függőleges irányú
|
|
A sorkapocs tervjel és sorszám felirat iránya
függőleges lesz! Az hogy alulról felfelé, vagy felülről lefelé legyen
olvasható a
Grafikai megjelenés... Sorkapocs tervjel felirat és a
Sorkapocs sorszám felirat
Szöveg stílus beállítása
'Talra áll' opciójának ki/be kapcsolt állapotától függ.
|
A 'Sorszám felirat kiemelés:' csoportban
a felirat helyzetét állítjuk be a sorkapocs pozíciójához képest.
Ez a 'Vízszintes irányú:' beállítás
setén a következő lehet:
|
|
Automatikus
|
|
Ez az alapértelmezett eset. Ha a sorkapocshoz
vízszintes vezeték kapcsolat érkezik, akkor a lap közepétől felfelé,
alatta lefelé helyezi a feliratot a sorkapocs pozícióhoz képest a rendszer.
Egyébként vele azonos pozícióban van!
Az automatikus kiemelés csak a
 Kapcsolat
(Vezeték/kábel) megadása funkcióval elhelyezett 'alap' kapcsolatként
elhelyezett vezetékek esetén működik!
|
|
|
Felül
|
|
A sorkapocs pozícióhoz képest tervjel és a
sorszám felirat mindig felfelé van kiemelve.
|
|
|
Középen
|
|
A tervjel és a sorszám felirat azonos magasságban
van a sorkapoccsal.
|
|
|
Alul
|
|
A sorkapocs pozícióhoz képest tervjel és a
sorszám felirat mindig lefelé van kiemelve.
|
Ez a ''Függőleges irányú:' beállítás
setén a következő lehet:
|
|
Automatikus
|
|
Ha a sorkapocshoz függőleges vezeték
kapcsolat érkezik, akkor a feliratot a sorkapocs pozícióhoz képest balra a
rendszer. Egyébként vele azonos pozícióban van!
Az automatikus kiemelés csak a 'Vezeték/kábel
kapcsolat' funkcióval elhelyezett 'alap' kapcsolatként elhelyezett vezetékek
esetén működik!
|
|
|
Balra
|
|
A sorkapocs pozícióhoz képest tervjel és a
sorszám felirat mindig balra van kiemelve.
|
|
|
Középen
|
|
A tervjel és a sorszám felirat azonos magasságban
van a sorkapoccsal.
|
|
|
Jobbra
|
|
A sorkapocs pozícióhoz képest tervjel és a
sorszám felirat mindig jobbra van kiemelve.
|
|
|
