A kábel kábelkereső parancs segítségével a korábban a tervlapokra felhelyezett és azonosított kábelekre vonatkozó információs listák lehívását és a kábel tervlapokon történő kereséseket végezhetjük el. További parancsokkal a prioritással kiosztott, a rögzített kábel, a törés jelhez vagy a mezőhöz tartozó kábel rajzlapon történő kiemelt megjelenítését tudjuk elvégezni. A keresés parancsok alkalmasak a nagyobb terjedelmű tervben a kábelek gyors elérésére valamint a kábel és kábelér kiosztottság gyors áttekintésére.

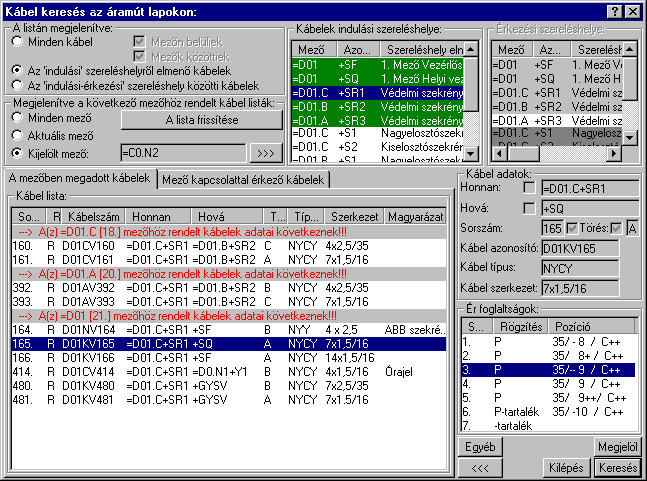

A 'Kábel keresése az áramút lapokon:' párbeszédpanel 'Kábel lista:' csoportjában a mező kábelei jelennek meg. A funkció elindításakor a rendszer a mező összes kábelét végig olvassa, és valamennyi megjelenhet a kábel listán. Ezt a listát több szempont szerint is szűrhetjük. Csak azok a kábelek jelennek meg a listán, amelyek a szűrő feltételeinek megfelelnek.

fül bekapcsolása esetén a mezőben megadott kábelek jelennek meg. Az aktuálisan érvényes, kábel listákhoz a Tervek automatikus kiértékelése modulban a Kábel elemzés lefuttatása után jutunk. Ha az elemzés elvégzése után módosítottunk a kábel kapcsolatokon, a szerkesztéssel érintett keresési lista nem lesz helyes!

fül bekapcsolása esetén azok a kábelek jelennek meg, amelyek nem az aktuális mezőben vannak megadva, de a mező tervben szerepelnek. Ezeknek a mező kapcsolattal érkező kábeleknek a listáihoz a Tervek automatikus kiértékelése modulban a funkció Mezők közötti kapcsolatok elemzése opció lefuttatása után jutunk. A mező kapcsolattal érkező kábelek listában csak azokból a mezőkből érkező kábelek lesznek benne, amelyek az együttes elemzésre ki vannak jelölve! Ha az elemzés elvégzése után módosítottunk a kiinduló mezőben a kábel kapcsolatokon, a szerkesztéssel érintett keresési lista nem lesz helyes! Ha nincs elvégezve a fenti több mező együttes elemzése funkció, akkor a rendszer a következo megerősítési kérdés után elvégzi azt:

Ha módosítások voltak a mezőkapcsolattal érkező kábelek adatain, akkor a funkcióval a mezőkapcsolattal érkező kábelek adatait frissíthetjük. Ha a mező adatai írhatóak, akkor a frissített lista automatikusan mentésre is kerül.

A listát szűrhetjük a következő szempontok szerint

A kábelek mezőben elfoglalt helye szerint: Minden kábel: Ebben az esetben a mező minden mezőhöz rendelt kábellista elemei megjelennek. Ezen belül szabályozhatjuk a listát a szerint, hogy: Mezőn belüliek: Azon kábelek jelennek meg, amelyek csak az aktuális mező szereléshelyei között vannak szerelve. Csak akkor érvényes, ha a 'Minden kábel' megjelenítése van bekapcsolva. (A mező közötti kábelek esetén soha nem érvényes!) Mezők közöttiek: Azon kábelek jelennek meg, amelyek átmennek más mező szereléshelyeire. Csak akkor érvényes, ha a 'Minden kábel' megjelenítése van bekapcsolva. (A mező közötti kábelek esetén soha nem érvényes!) Az 'indulási' szereléshelyről elmenő kábelek: Ez a szűrő mező egy kiválasztott szereléshelyéről induló valamennyi kábel megjelenítését kapcsolja be. Ha ezt a szűrőt kapcsoljuk be, akkor érvényes lesz a 'Kábelek indulási szereléshelye:' lista. A kábel listán csak az itt kiválasztott szereléshelyről induló kábelek jelennek meg: Az 'indulási - érkezési' szereléshelyről közötti kábelek: Ez a szűrő mező egy kiválasztott szereléshely és egy beállított érkezési szereléshely közötti valamennyi kábel megjelenítését kapcsolja be. Ha ezt a szűrőt kapcsoljuk be, akkor érvényes lesz a 'Kábelek indulási szereléshelye:' lista és az 'Érkezési szereléshelye:'. A kábel listán csak az indulási és az érkezési szereléshelyek közötti kábelek jelennek meg. Megjelenítve a következő mezőhöz rendelt kábel listák: Minden mező: A kábel listán a mezőben lévő összes mezőhöz rendelt kábellista elemei megjelennek a fenti szűrök szerint. Ekkor az egyes mezőkhöz rendelt kábeleket a listán a következő elválasztó sorok jelzik: Aktuális mező: A kábel listán csak az aktuálisan tervezett mezőhöz rendelt kábellista elemei jelennek meg a fenti szűrök szerint. Ekkor a kábel listán nincs mezőlista elválasztó jel. (A mező közötti kábelek esetén soha nem jelenik meg! Nem értelmezett!) Kijelölt mező: A kábel listán csak a mező listán kijelölt mezőhöz rendelt kábellista elemei jelennek meg a fenti szűrök szerint. Ekkor a kábel listán nincs mezőlista elválasztó jel. A mező kijelölés a Mező kijelölése gomb megnyomásával történik. Ebben az esetben a mező kijelölés során a kiválasztó ablakban csak azok a mezők jelennek meg, amelyekhez van is kábel rendelve!

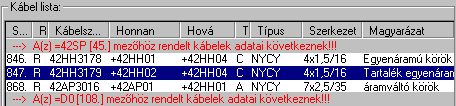

A kábel listán látjuk a kábel azonosítóit és a kábel adatokat.

Az nyomógombot megnyomva a Kábel jellemzők keresése... funkcióba jutunk.

A kábelér kiválasztását követően a nyomógombot megnyomva a rendszer a kábel eret tartalmazó tervlapot behívja és a keresett kábel valamennyi erét a tervlapon a 'másodlagos' színben kiemelve mutatja. A kábel keresésre kijelölt erét 'elsődleges' színnel kiemelve mutatja. (Lásd: Grafikai megjelenés...).
Ezt a módot használva az ablak a kereséssel együtt bezáródik

A kábelér keresését elindíthatjuk az 'Ér foglatságok:' lista keresendő során végzett dupla egér kattintással is.

A funkció használatával a rendszer a keresett kábel eret és a hozzá tartozó további ereket megjeleníti, de ebben az esetben nem zárja be a funkciót! A keresést tovább folytathatjuk új kábelek kijelölésével és megjelölésével. A korábbi keresések megjelölései is megmaradnak a tervlapokon. Ha el akarjuk különíteni az egymás utáni kereséseket, akkor közben használjuk a gombot. A funkció használata úgy lehet hasznos, ha a dialógus ablakot a grafikus munkaterülettől eltérő, második képernyőre tudjuk helyezni.

A gomb megnyomásával megszüntethetjük a korábbi keresések kiemelését a tervlapon.
