A csavaros kötéspont pozíciók a következő
adatok láthatók:
|
Pozíció
|
Ahol a csavaros kötéspont elhelyezkedik.
|
|
Szereléshely
|
Melyik szereleshelyen található.
|
|
Körvezeték
|
Mely körvezetéken helyezkedik el) /Ha helytelenül
nincs a csavaros kötéspont körvezetéken, akkor ebben az adatsorban ez a jel
jelenik meg: -!!!
|
|
1. Kapcsolat
|
Annak az elemnek az azonosítója, melyhez
kapcsolódik.
|
|
2. Kapcsolat
|
Annak az elemnek az azonosítója, melyhez
kapcsolódik.
|
|
3. Kapcsolat
|
Annak az elemnek az azonosítója, melyhez
kapcsolódik.
|
|
4. Kapcsolat
|
Annak az elemnek az azonosítója, melyhez
kapcsolódik.
|
A csavaros kötéspontok az áramköri kapcsolásokban
csak körvezetéken helyezhetők el! Az elhelyezkedési lista ezért
szűkíthető a szerint, hogy csak egy kiválasztott körvezetéken
lévő kötéspontok jelennek meg a listában. Ezt a 'Minden körvezeték'
ki/be kapcsolásával szabályozhatjuk.

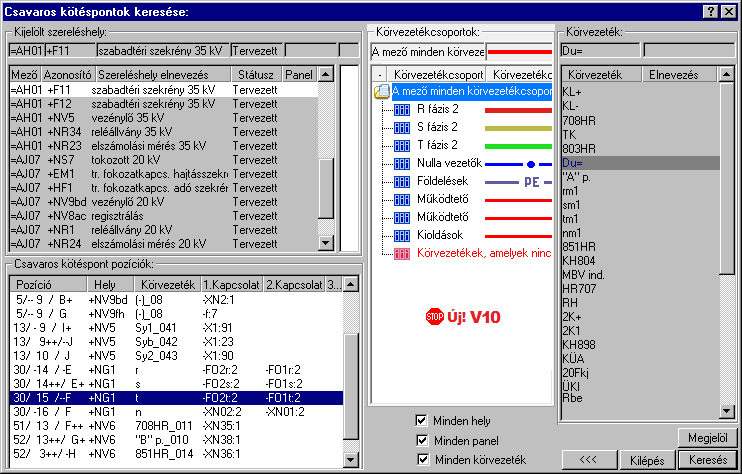

A 'Csavaros kötéspont pozíciók:'
ablakban az is beállítható hogy minden szereléshely és minden panel csavaros
kötéspontja meg jelenjen-e. Ha túl sok csavaros kötéspontunk van, akkor az
ablak listája szűkíthető a
'Minden hely',
'Minden panel' check ablak beállításával.
A listán a keresett csavaros kötéspont választva
és a  nyomógombot megnyomva a
rendszer a csavaros kötéspontot tartalmazó tervlapot behívja és a keresett
csavaros kötéspontot a tervlapon színben kiemelve mutatja.
Ezt a módot használva az ablak a kereséssel együtt bezáródik.
|
|
Áramút LOGIKAI tervezés
funkció használatával a rendszer a keresett csavaros kötéspontot megjeleníti, de ebben az esetben nem zárja be a funkciót! A keresést tovább folytathatjuk
új csavaros kötéspontok kijelölésével és megjelölésével. A korábbi keresések megjelölései is megmaradnak a tervlapokon. Ha el akarjuk különíteni az egymás utáni kereséseket,
akkor közben használjuk a
gombot.
A funkció használata úgy lehet hasznos, ha a dialógus ablakot a grafikus munkaterülettől eltérő, második képernyőre tudjuk helyezni.
