'Anyag és költségvetés listák készítése' modul

Elérés:

E L E K T R O

Anyaglista

Anyaglista készítése...

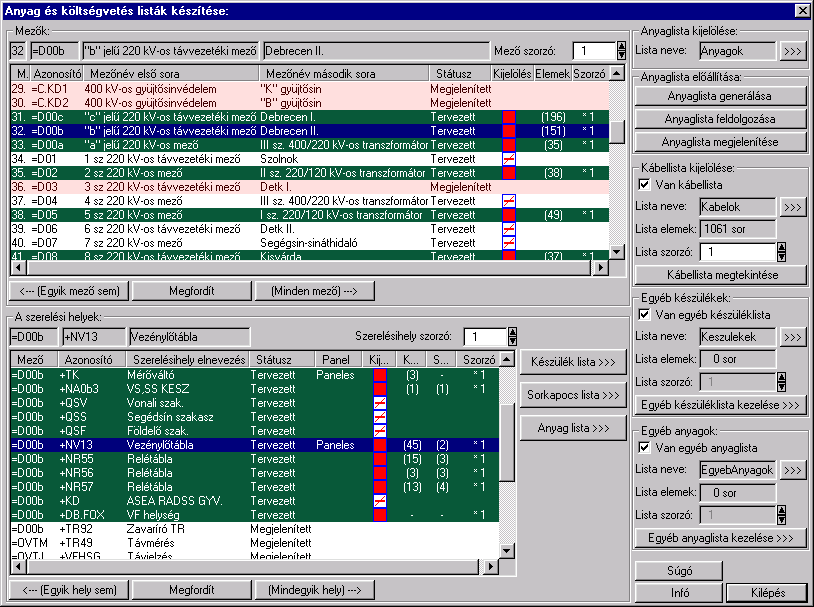

Az anyagkiírás/költségvetés készítését ezen a párbeszédpanelen egyszerűen elvégezhetjük.

Ha a létesítményben a mezők Mezőcsoportokhoz vannak rendelve, akkor a mezőlistán a mezőcsoportok beállításai szerint mezők fognak csak megjelenni. A kijelölő művelet és a végrahajtás is csak a mezőlistán megjelenő mezőkre fog végrehajtódni!

Egy adott munkára az anyagkiírást a következő részekből állíthatjuk elő:

A szereléshelyekre vonatkozó készülék és sorkapocs listát az anyaglista generálásával a létesítményből nyerjük. A generálás után a listát tetszőlegesen lehet módosítani.

A rendszer az anyaglistáknak a létesítményből való kigyűjtése során elvégzi az elemekhez kapcsolt tételek kigyűjtését is! Ezek a következő módon kerülhetnek megadásra:

A kábellistát a Kábeltervek készítése modullal állítjuk össze (Kábellista kijelölése). Itt csak az elkészített kábellistát rendeljük az anyagkiíráshoz a Kábellista kijelölése funkcióban. Az ebben szereplő adatok az anyagkiírás 'Felhasznált kábelmennyiség' és a 'Felhasznált kábelekhez tartozó egyéb tételek' szekciójában szerepelnek majd.

Az egyéb készülékek és anyagok listájának adatait tetszőlegesen válogathatjuk össze. Több, különböző listát is készíthetünk, de egyszerre csak egyet rendelhetünk az anyagkiíráshoz. Az ebben szereplő adatok az anyagkiírás 'A létesítményhez rendelt készülékek' és a 'A létesítményhez rendelt egyéb anyagok' szekciójában szerepelnek majd.

Minden listához egy lista szorzót lehet megadni. A lista szorzóval a lista minden adatának mennyisége megszorzódik.

Hasonlóan a szereléshelyekhez is meg lehet adni egy lista szorzót. Ekkor a szereléshely adat mennyiségei szorzódnak meg.

Meg lehet adni a mezőhöz is egy mező szorzó számot. Ekkor a mezőhöz tartozó szereléshely adatai még a mező szorzó számmal is megszorzódnak.
