MVM-Ovit Egyvonalasterv készítés

Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

'MVM-Ovit' egyvonalas terv ellenőrzés, listázás és beállítás

'MVM-Ovit Egyvonalasterv készítés' modul

Elérés:	Menü:	E L E K T R O EGYVONALAS tervezés
		Egyvonalas tervezés

MVM-Ovit Egyvonalas...

Szerszámos:

Fül:

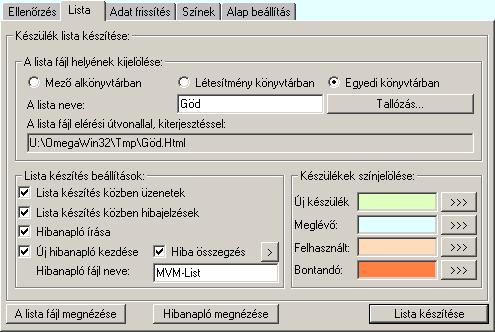

Lista készítése az alállomás készülékeiről

Ezen fül alatt a rendszer a beállításoknak megfelelő tartalmú és megjelenésű készülék listát készít az egyvonalas terv készülékeiről.

A lista fájl helyének kijelölése

'A lista fájl helyének kijelölése:' csoportban tudjuk azt beállítani, hogy az elkészített lista fájl a számítógépünk melyik lemezére és melyik könyvtárába kerüljön elhelyezésre. Itt tudjuk megadni a lista fájl nevét is.

'A lista neve:' ablakban a lista fájl nevét tudjuk megadni. Ha nem adunk meg semmit, akkor a fájl neve értelemszerűen a OmegaCAD ELEKTRO rendszerben a beállított létesítmény rendszerbeli könyvtár nevével lesz azonos, kiegészítve a 'Html' kiterjesztéssel.

A könyvtárakat az alábbi lehetőségek segítségével állíthatjuk be:

Mező könyvtárban

Ha ezt az opciót választjuk, akkor a lista fájl a létesítmény könyvtárban található mező alkönyvtárában lesz elhelyezve. Tudnunk kell, hogy az egyvonalas modul 'MVM-Ovit' kiegészítése csak a létesítmény közös mező kijelölése esetén működik! Ezért ebben az esetben a mező könyvtár mindig a következő lesz:

<kijelölt munka könyvtár>\<létesítmény név>.all\Project\<létesítmény név>.Html

Például Szombathely állomásra:
C:\V84\OmegaWin32\Projects\Szombathely-E .all\Project\Szombathely-E.Html

Létesítmény könyvtárban

Ha ezt az opciót választjuk, akkor az export fájl a létesítmény könyvtárában lesz elhelyezve:

<kijelölt munka könyvtár>\<létesítmény név>.all<létesítmény név>.Html

Például Szombathely állomásra:
C:\V84\OmegaWin32\Projects\Szombathely-E .all\Szombathely-E.Html

Egyedi könyvtárban

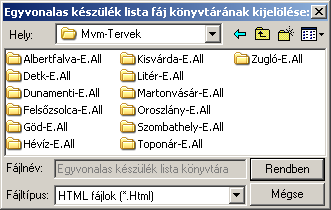

Ha ezt az opciót választjuk, akkor az export fájlt a számítógépünk tetszőleges könyvtárába helyezhetjük. Ekkor érvényessé válik a funkció gomb, melynek segítségével kényelmesen beállíthatjuk a létrehozandó export fájl helyét:

<tallózott könyvtár>\<létesítmény név>.Html

Például Szombathely állomásra:
M:\Munka\MVM_egyvonalasok\ Szombathely-E.xml

Lista készítés beállítások

A 'Lista készítés beállítások:' csoport részben olyan paramétereket állíthatunk be, amelyek a folyamat nyomon követhetőségét befolyásolják. A rendszer üzeneteit és jelzéseit célszerű hibanaplóba íratni, amelynek segítségével a folyamat során kiszűrt hibák javítása egyszerűsödik.

'Lista készítés közben üzenetek'

A kapcsolóval beállítható, hogy lista készítés közben a rendszer az éppen végrehajtott műveletről adjon-e tájékoztatást.

'Lista készítés közben hibajelzések'

A kapcsoló állításával beállítható, hogy lista készítés közben a rendszer az észlelt hibáról adjon-e jelzést a képernyőre.

'Hibanapló írása'

A kapcsoló állításával beállítható, hogy lista készítés közben közben a rendszer az elvégzett művelet közben észlelt hibákról készítsen-e hibanaplót.

'Új hibanapló kezdése'

A kapcsoló állításával beállítható, hogy lista készítés közben a rendszer a korábbi hibanaplót folytassa, vagy mindig újat kezdjen. A beállítás akkor érvényes, ha van hibanapló írás.

'Hibanapló fájl neve:'

Ablakrészben beállítható, hogy lista készítés közben a rendszer az elvégzett műveletről, észlelt hibákról készített hibanaplót milyen nevű állományba írja. A napló fájl nevét kiterjesztés nélkül kell megadni. A rendszer a naplófájlt a létesítmény mező alkönyvtárban hozza létre TXT kiterjesztéssel. A beállítási lehetőség akkor érvényes, ha van hibanapló írás.

'Naplózás hiba összegzés'

Ha a 'Hibanapló írása' bekapcsolt állapotú, akkor ebben a checkbox ablakban beállíthatjuk, hogy a hiba napló végére a rendszer készítsen e listát az előfordult hibák összegzésével. Ha a 'Hiba összegzés' bekapcsolt állapotú, akkor a Naplózás hiba összegzési mód beállítása-ban beállíthatjuk a hiba összegzés egyéb paramétereit is!

Készülékek színjelölése

A 'Készülékek színjelölése:' csoport részben azt állíthatjuk be, hogy a készülék költség kód szerinti tulajdonságai alapján a készülék adatok milyen alaszínnel jelenjenek meg a listában.

Lásd: ablakban megadható készülék költség kódot. ( Új/Meglévő/Felhasznált/Bontandó/Cserélendő költség adatok megadása)

Lista fájl elkészítése

A beállításoknak megfelelően a nyomógomb megnyomásával a készülék lista elkészíthető.

A 'Ellenőrzés közben üzenetek' és a 'Ellenőrzés közben hibajelzések' opciók a folyamat közben is állíthatók.

A gomb segítségével a folyamat megszakítható!

Az ellenőrző ablak a folyamat során a képernyőn tetszőleges helyre áthelyezhető. Az új pozícióját a következő indításnál megőrzi.

Hibanapló megnézése

A ad lehetőséget arra, hogy a rendszer által elkészített TXT formátumú hibanapló állományt a képernyőn megnézzük, vagy a számítógépen beállított alapértelmezésű nyomtatón kinyomtassuk.

A funkciógomb csak akkor érvényes, ha a beállított névvel már készítettünk készülék listát, és ekkor a hibanapló írása be volt kapcsolva.

Készülék lista megnézése

A ad lehetőséget arra, hogy a rendszer által elkészített HTml formátumú készülék lista állományt a képernyőn megnézzük, vagy a számítógépen beállított alapértelmezésű nyomtatón kinyomtassuk.

A funkciógomb csak akkor érvényes, ha a beállított névvel már készítettünk készülék listát.

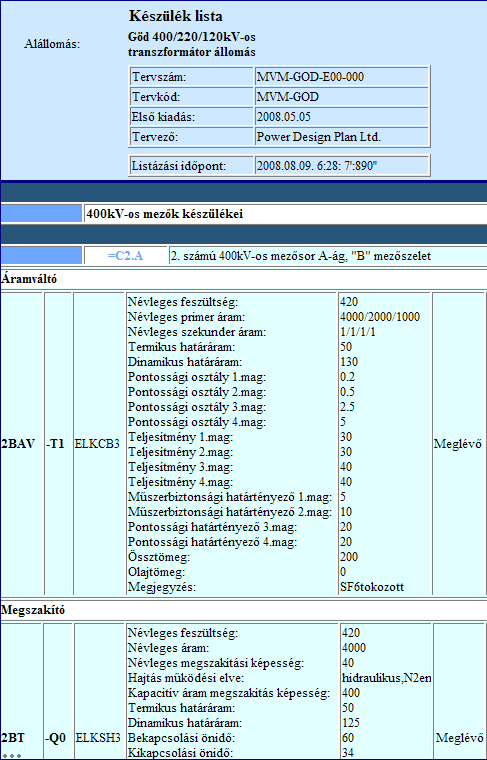

Készülék lista minta részlet:

Tartalom:

		MVM-Ovit egyvonalas terv ellenőrzés, listázás és beállítás...

		Az egyvonalas tervlapok ellenőrzése
		Lista készítése az alállomás készülékeiről
		Az egyvonalas terv készülékeinek frissítése
		A feszültségszinteket jelölő színek beállítása
		Alapértelmezés szerinti beállítások visszaállítása

Korlátozások/megjegyzések:

Az ellenőrzés, listázás és frissítés végrehajtására vonatkozó felhasználói beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\MVM-Egyvonalas.ini' állományban tárolja.
