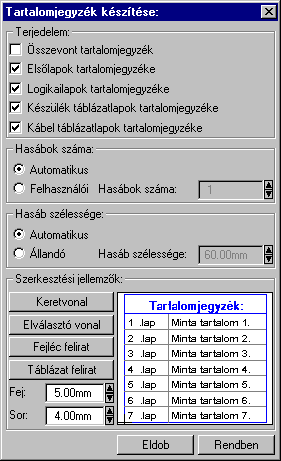

A csoportban kell beállítani, hogy a teljes
áramút terv mely szekciójáról készítünk tartalomjegyzéket.
Ez a beállítási csoport csak az
Áramútterv fedőlaptervezése modulban működő
tartalomjegyzék késszítésben van!
|
|
|
|
Összevont tartalomjegyzék
|
|
Bekapcsolása esetén a rendszer az első
lapokról, a logikai lapokról és összevontan a készülék és kábeltáblázat
lapokról készít tartalomjegyzéket. Ha ezt bekapcsoljuk, más opció nem
kapcsolható be.
|
|
|
|
Fedő lapok tartalomjegyzéke
|
|
Bekapcsolása esetén a rendszer a fedő
lapokról készít tartalomjegyzéket. Ha ezt bekapcsoljuk az Összevont
tartalomjegyzék nem kapcsolható be, de a többi áramút terv szekcióval együtt
használható.
|
|
|
|
Logikai lapok tartalomjegyzéke
|
|
Bekapcsolása esetén a rendszer az áramút logikai
lapokról készít tartalomjegyzéket. Ha ezt bekapcsoljuk az Összevont
tartalomjegyzék nem kapcsolható be, de a többi áramút terv szekcióval együtt
használható.
|
|
|
|
Készülék táblázat lapok tartalomjegyzéke
|
|
Bekapcsolása esetén a rendszer az áramút készülék
táblázat lapokról készít tartalomjegyzéket. Ha ezt bekapcsoljuk az Összevont
tartalomjegyzék nem kapcsolható be, de a többi áramút terv szekcióval együtt
használható.
|
|
|
|
Kábel táblázat lapok tartalomjegyzéke
|
|
Bekapcsolása esetén a rendszer az áramút kábel
táblázat lapokról készít tartalomjegyzéket. Ha ezt bekapcsoljuk az Összevont
tartalomjegyzék nem kapcsolható be, de a többi áramút terv szekcióval együtt
használható.
|
|
|

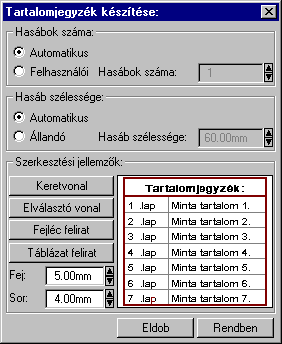

A csoportban a készítendő táblázat
hasábjainak számát állítjuk be.
|
|
|
|
Automatikus
|
|
Ennek a beállításnak az esetén a rendszer a
tervlap méretének megfelelően megválasztja az optimális hasábszámot.
|
|
|
|
Felhasználói
|
|
Ennek a beállításnak az esetén a hasábok
száma a felhasználói beállítás szerinti lesz. A hasábok számát
1 és 5 között lehet megadni.
|
|
|
A csoportban a készítendő táblázat hasáb
szélességét állítjuk be.
|
|
|
|
Automatikus
|
|
Ennek a beállításnak az esetén a rendszer a
hasábban lévő feliratok hosszától függően számítja ki a hasáb
szélességét.
|
|
|
|
Állandó
|
|
Ennek a beállításnak az esetén a hasábok
szélessége a felhasználói beállítás szerinti lesz.
|
|
|
'Szerkesztési jellemzők:'
|
|
A csoportban a készítendő táblázat
vonalainak és feliratainak jellemzőt adjuk meg. Itt állítjuk be a sor
magasságokat is.
|
|
|
A tartalomjegyzéket határoló vonal tulajdonságait
állíthatjuk be. Megnyomása után a vonaljellemzők beállítása dialógus ablak
jelenik meg. Lásd: (Vonal
stílus beállítása)
|
|
|
A tartalomjegyzék hasábjait és sorait elválasztó
vonal tulajdonságait állíthatjuk be. Megnyomása után a vonaljellemzők
beállítása dialógus ablak jelenik meg. Lásd: (Vonal
stílus beállítása)
|
|
|
A tartalomjegyzék fejlécében megjelenő
'Tartalomjegyzék:' felirat tulajdonságait állíthatjuk be. Megnyomása
után a szöveg jellemzők beállítása dialógus ablak jelenik meg. Lásd: (Szöveg
stílus beállítása)
|
|
|
A tartalomjegyzék adatsorainak felirat
tulajdonságait állíthatjuk be. Megnyomása után a szöveg jellemzők
beállítása dialógus ablak jelenik meg. Lásd: (Szöveg
stílus beállítása)
|
|
|
A tartalomjegyzék fejléc sor magassága a
rajzlapon [mm]-ben.
|
|
|
A tartalomjegyzék adat sor magassága a rajzlapon
[mm]-ben.
|
|
Az aktuális beállításnak megfelelő
tartalomjegyzék táblázat megjelenése a minta rajzban mindig látható.
 A
gomb megnyomásával a rendszer kigyűjti a tervlapokon elhelyezett
tartalomjegyzék feliratokat, majd az elkészített táblázatot úsztatva
elhelyezhetjük a rajzon.
|
|
