Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Adatbázisok grafikai megjelenítése

'ELEKTRO rendszer beállítások' modul

Elérés:

 Menü:

E L E K T R O Elektro beállítások...

Nyomógomb:

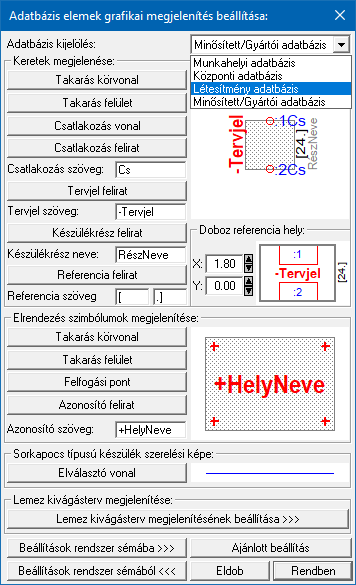

Az adatbázisok grafikai megjelenítését beállító ablakban az áramutas keretek, az elrendezési szimbólumok és a sorkapocs típusú készülékek megjelenésének bizonyos jellemzőit módosíthatjuk.

---> ---> ---> ---> ---> ---> ---> ---> --->

Az ablak legfelső 'Adatbázis kijelölés:' részében állítható be az adattár (munkahelyi, központi vagy létesítményi, 'Gyártói, Minősített szimbólumok), amelyre a beállítások vonatkoznak.


Tartalom:
Keretek, készülék szimbólumok megjelenése
Készülék áramút referencia megjelenése
Elrendezési szimbólok megjelenítése
Sorkapocs típusú készülék szerelési képe
Lemez kivágásterv megjelenítésének beállítása
Beállított paraméterek tárolása, betöltése

Korlátozások/megjegyzések:

Az adatbázisra vonatkozó beállítások az adatbázis / (létesítmény) könyvtárban DataSys.ini állományban tárolódik.

Az adatbázisra vonatkozó rendszer séma beállítások az x:\V10.x..\OmegaWin32\Elektro\ könyvtárban DataSys.ini állományban tárolódik.

A beállítások rendszersémába való tárolása, vagy a rendszer sémából történő beállítás, vagy az ajánlott beállítás alkalmazása valamennyi tulajdonság egyszerre történő megváltoztatásával történik
