Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

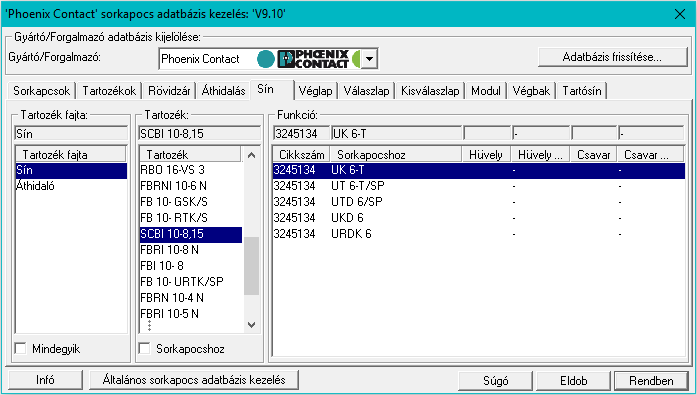

'Phoenix Contact' Sorkapocs adattár: -Sínezés

[áthidaló]

áthidaló elem. (1 darab)

[hüvely]

(n darab)

[csavar]

(n darab)

Tartozék fajta:

Ez a szint a különböző típusú, rendszerű sorkapocs sínezések listáját tartalmazza.

Tartozék:

Ez a szint az azonos típusú típusú, rendszerű sorkapocs sínezések listáját tartalmazza.

Funkció:

Ez a lista tartalmazza a konkrét sínezés kialakításokat. Minden sínezés megoldás egy áthidaló elemet, annyi hüvelyt és csavart tartalmaz, ahány sorkapocs összekötésre kerül. Egy műszakilag egyenértékű megoldást meg lehet valósítani több féle módon is, ha az elemek valamelyike több színben is rendelkezésre áll.

A lista minden sora tartalmazza a sínezéshez szükséges elem típusát, cikkszámát, mely sorkapocs típushoz alkalmazható, a hüvely típusát és cikkszámát, valamint a csavar típusát és cikkszámát.

A sínezés funkció lista az alábbi 'szűrők' bekapcsolásával szűkíthető:

'Mindegyik'

A kapcsoló bekapcsolt állapotában valamennyi sorkapocs fajtához tartozó sínezés kombináció megjelenik a 'Funkció' listában.

A kapcsoló bekapcsolt állapotában a 'Tartozék fajta' lista érvénytelen, mert a kijelölésre nincs szükség, hiszen ekkor valamennyi fajtához tartozó sínezés kombináció megjelenik a 'Funkció' listában.

'Sorkapocshoz'

A kapcsoló bekapcsolt állapotában csak a sorkapocs kijelölésben kiválasztott sorkapocs típushoz alkalmazható sínezések jelenek meg a 'Tartozék fajta' listában. És ugyanígy csak a kiválasztott sorkapocs típushoz alkalmazható sínezés kombinációk jelennek meg a 'Funkció' listában.

Ha a szűrő kapcsolók hatására nem található funkció az adatbázisban, akkor a 'Funkció' listában a következő jelenik meg.

Korlátozások/megjegyzések:

A sorkapocs tartozék kiválasztásának felhasználói beállítását a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\TerminalV10.Ini' állományban tárolja.
