Osztott kábelcsatornákat akkor használunk, amikor az azonos nyomvonalon haladó kábeleket valamilyen szempont szerint egymástól elkülönített rekeszben kell vezetni. Ilyen elv lehet a jelző, mérő működtető kábelek elkülönítése az erőátviteli kábelektől, ugyanígy a híradástechnikai kábelek elkülönítése is lehet cél. Lehet az elkülönítés alapja az alap és fedő védelmi jelek elkülönített vezetése is. Lehet hogy az elkülönítés alapja a más alegységhez való tartozás. (mezőnkénti elkülönítés).

Az osztott kábelcsatornák esetében az egyes osztásokra megadható azaz elv, amely alapján a rendszer automatikus elemzés során az adott útvonalon haladó kábeleket szétosztja a kábelcsatorna osztásaiba.

A kábelek szétválogatásához a kábel alfanumerikus azonosító és az itt megadott vezérlő jel összehasonlítását használjuk.

Egy kábelcsatorna osztáshoz több kábeljelet is megadhatunk. Meg adjuk a kábel alfanumerikus azonosító azon karaktereit, melyek egyezni kell ahhoz, hogy a kábelt ebbe a rekeszbe helyezzük. Azt is meg kell adni, hogy azt a kábeljel részletet a kábelek alfanumerikus azonosítóiban hányadik karaktertől kell vizsgálni.

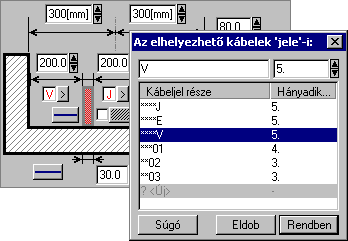

Például, a szokásos tervezési metódusok szerint a kábelek alfanumerikus azonosítóinak felépítése olyan, hogy az ötödik karakteren a kábelben átvitt jelre utaló jel van. A vezérlő kábelekre tipikusan V. A fenti ábrán a harmadik sorban azt állítjuk be, hogy ha a kábel alfanumerikus azonosítójában az ötödik karakter V, akkor az ebbe az osztásba kerüljön.

Az itt megadott vezérlőjel a kábel alfanumerikus azonosítójának az 5. karaktere. Tehát ebbe a kábelcsatorna osztásba azon kábelek közül, melyek ebben a csatornában, ezen a nyomvonalon haladnak azon kábelek kerülnek csak amelyeknek alfanumerikus azonosítójukban az ötödik karakter: V

Ez az osztási elv a kábelcsatorna utolsó osztására nem adható meg, mert ebbe kerül minden olyan kábel, amely a kábelcsatorna korábbi osztásaiba egyik rendező elv alapján sem volt elhelyezhető.

Ha az adott kábel kiosztásának elvégzésekor a kábel már fizikailag nem fér az adott rekeszbe, akkor az nem is lesz ott elhelyezve!

A kábeljelek lista szerkesztése:

			Új kábeljelet adhatunk meg, ha az utolsó kábeljel sort jelöljük ki szerkesztésre. Ha megadtuk az új kábeljelet, és elhagyjuk a szerkesztő ablakot, akkor addig, míg vehető új adatsor, a rendszer újra megjeleníti az új kábeljel felvételére utaló listasort.
		'Insert'	Új kábeljel adatsort tudunk beilleszteni a kijelölt sor előtti adatsorba a billentyűzet 'Insert' gombjának megnyomásával! A beszúrt kábeljel elsőként '?' lesz, melyre az inputfókusz azonnal rááll, és szerkeszthető lesz.

Meglévő adatsor törlése:

		'Delete'	A törlés végrehajtható a lista ablakban a billentyűzet 'Delete' gombjának megnyomásával! A kiválasztott adatsor törlődik a listából.
			A törlés végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ha érvénytelen terület fölött engedjük fel az egérgombot (szemetes kurzor jelzi számunkra), a kiválasztott adatsor törlődik a listából.
			A törlés úgy is megoldható, hogy kábeljelet a szerkesztő ablakban töröljük, azaz ilyenkor nem tartalmaz karaktert. Ezeket a sorokat a rendszer módon jelöli meg. Felhasználhatjuk új sor megadására is. Ha mentéssel lépünk ki, akkor a rendszer ezen sorokat automatikusan törli.

Adatsorok rendezése:

A rendezés végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással. Ha érvényes lista sor fölött engedjük fel az egérgombot, a kiválasztott adatsort ebbe a sorba helyezi át a rendszer.

Változások tárolása:

A gomb megnyomásával minden a panelon végzett módosítást elveszítünk. A beállított kábeljelek adatai változatlanok maradnak.

A gomb megnyomásával a beállított kábeljelek tárolódnak. A gomb csak akkor érvényes, ha van változás a beállításban. Ha teljesen azonos adatsort adtunk meg, a rendszer csak egyet tart meg. Törli a rendszer azon adatsorokat is, amelyekhez nincs kábeljel megadva! Az ilyen adatsorok módon jelenek meg a lista ablakban.
