'Kábelfektetési tervek készítése' modul

Elérés:

E L E K T R O Kábelfektetési tervek készítése

Kábelfektetés tervezés

Kábelcsatorna szerkesztés

A kábelcsatornák a kábelfektetési tervek meghatározó objektumai. A kábelcsatornáknak a kábelezéshez tatozó szereléshelyek között összefüggő útvonalakat kell alkotniuk. Megszerkesztésük csak ezen funkció segítségével lehetséges. A szerkesztési funkció elindítása után a rendszer pont beviteli módba kerül. Megjelenik a pontbeviteli kurzor és az üzenet ablakban a következő látható:

Mint látjuk a kábelcsatorna tulajdonságok beállításánál, a kábelcsatornák teljes szélességét a szerkesztési tengelytől mért jobb és bal oldali szélességek összege adja. Ez azt jelenti, hogy csatorna szerkesztéskor mindig ennek az elméleti középvonalnak a töréspontjait adjuk meg. Ha megadtuk a kábelcsatorna középpontjának a kezdőpontját, akkor a kábelcsatorna végpontjának a pozícionálása következik. Megjelenik a pontbeviteli kurzor és az üzenet ablakban a következő látható:

A pont keresése közben a kábelcsatorna test gumizva a következő módon látható:

Tovább folytathatjuk a kábelcsatorna szerkesztést az előző kábelcsatorna szakasz végpontjából. Ebből a végpontból az előző szerkesztési folyamatot megismételve két irányban is az alábbi kábelcsatorna képet alakíthatjuk ki:

Ha nem megfelelő a megszerkesztett kábelcsatorna formája, akkor pontbevitel közben is használhatjuk a végrehajtott művelet érvénytelenítését a  Visszavonás [Ctrl+Z, F11] gomb megnyomásával.

A kábelcsatorna szerkesztése közben a pont bevitel szabályai érvényesek. A pont megadása közben a lenyomott jobb oldali egérgomb felengedésre megjelenő lebegő menüben megjelenő funkciókat használhatjuk a pont igazítási módok változtatására, a funkció befejezésére. A kábelcsatorna szerkesztés folyamatot a billentyűzet ESC gombjának megnyomásával is tudjuk megszakítani. Megszakítható a művelet egy másik funkció elindításával is.

Ha közben változatni a karunk a szerkesztendő kábelcsatorna tulajdonságán, akkor a szerkesztési funkcióból ki kell lépni, és a Kábelcsatorna tulajdonságok beállítása... funkcióval be kell állítani az új kábelcsatorna tulajdonságot. A kábelcsatorna szerkesztést a gomb megnyomásával tudjuk folytatni.

Magassági adatok:

A kábelcsatorna tulajdonság megadásánál láttuk, hogy egy kábelcsatorna test kezdő és végpontján meg lehet adni a függőleges magasságot. Ha szerkesztéskor a beállított kábelcsatorna tulajdonság a kezdő és végponton nem egyforma, akkor a magassági adatok az újonnan szerkesztett kábelcsatorna test esetében, függetlenül a szerkesztésre beállított tulajdonságtól, azon a végén, amelynél meglévő csatornatesthez csatlakozik nem a számára újként beállított magasságot kapja, hanem megörökli a meglévő csomóponttól a szint magasságát!

Szerkesztési példák kábelcsatorna csatlakoztatásokra:

A kábelcsatornák szerkesztése során mód van arra, hogy a kábelcsatornákat ne csak a végeiken csatlakoztassuk, hanem szükség esetén a kábelcsatorna közbenső részébe illesszük be az új elemet.

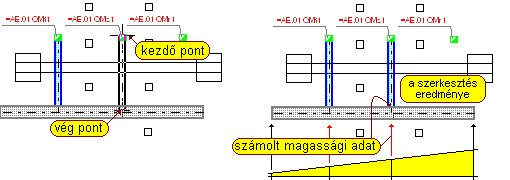

Az alábbi példában a csatorna szakaszt egy független pontból indítjuk, majd a meglévő csatorna szakasz közbenső részéhez illesztjük. Az így kialakuló közbenső test csatlakozás esetén a becsatlakozó elem ezen végpontjának a magassági adata sohasem adható meg. Ez a becsatlakozó vég a csatlakozó elem kezdő és végpontjának a magassági adataiból számolt értéket kapja meg. Az ilyen szerkesztési folyamatban a kezdő és végpont szerepet cserélhet, azaz indíthatjuk a szerkesztendő kábelcsatorna elemet a meglévő kábelcsatorna közbenső belső pontjából is.

Ha változik a csatorna szélessége, akkor az illeszkedő szakaszok felszerkesztése során ügyelni kell arra, hogy a szakaszok egy egyenesbe essenek, vagy határozott iránytörésük legyen. Az alábbi esetben például egy egyenesbe esnek:

Az 1. és 3. sorszámú ponttal jelölt szakaszok felszerkesztése sorrendjének megváltozása esetén más szerkesztési kép adódik. Ezt a különbséget csatorna szakasz módosításával eltüntethetjük.

Ha egy csatorna szakaszba sorozatosan csatlakozó csatornákat adunk meg, akkor a túl léphetjük a rendszer által kezelt maximálisan oldalról csatlakoztatható csatornák számát. Ezt nem tehetjük meg, és a szerkesztés az alábbi hibajelzés mellett megszakad!

Fontos tudni, hogy a kábelcsatornán elhelyezett szereléshely további részekre bontja a csatorna szakaszt! Tehát a szereléshely kábelcsatornán való elhelyezése a kiértékelés során további csatornaszakaszokat generál, és ezeknek is el kell férniük a rendelkezésre álló helyen. Tehát, ha az előbbi példában nem köthettünk be egy újabb csatornaszakaszt, de azon már el van helyezve egy szereléshely, akkor az a kiértékelés már ebben az esetben sem hajtható végre. Hibajelzést kapunk az alábbiak szerint.

Az ilyen esetekben egyszerűen szerkesszük a csatornákat a csatlakozó pontig terjedő rövid csatornaszakaszokból. Ugyanazt az eredményt fogja adni, de hiba nélkül. Lásd: Elemzés hibák listája!

Kábelcsatorna szerkesztés , vagy a

Kábelcsatorna tulajdonságok beállítása... funkciójával

Mindkét esetben a szerkesztendő csatorna tulajdonsága az utoljára beállított kábelcsatorna tulajdonsággal lesz azonos.
