Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Terv generálási beállítások: Kábel fésű rendezés beállítása

'Kábelfektetési tervek készítése' modul

Elérés:

 Menü:

E L E K T R O Kábelfektetési tervek készítése

Kábelfektetés tervezés

Kábel fektetési tervek automatikus generálása...

Szerszámos: Nyomógomb:


A kábelfektetési tervek kiértékelése során a megszerkesztett helyszínrajzokon, és az azt követő lapokon a rendszer elkészíti a kábel fésű listákat. A kábel fésűben a kábeleket sorrendbe állíthatjuk a numerikus sorszámuk, vagy az alfanumerikus azonosítójuk szerint. A rendezési elvet ezen a panelon állíthatjuk be.

---> ---> ---> ---> --->

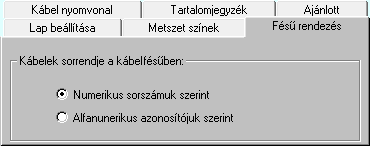

A kábelek rendezési elve a kábel fésű listákban:

Numerikus sorszámuk szerint

A kábelek a kábelfésű listában a numerikus sorszámuk alapján növekvő sorrenden fognak megjelenni.

Alfanunerikus azonosítójuk szerint

A kábelek a kábelfésű listában az alfanumerikus azonosítójuk alapján 'ABC' szerint növekvő sorrenden fognak megjelenni.


Tartalom:

Terv generálási beállítás

Terv generálási beállítás: Generált lap beállítás
Terv generálási beállítás: Metszeti színek beállítás
Terv generálási beállítás: Kábel fésű rendezés beállítás
Terv generálási beállítás: Kábel nyomvonal megjelenítés beállítás
Terv generálási beállítás: Tartalomjegyzék kezelés
Terv generálási beállítás: Ajánlott beállítás

Lásd:

Kábel fektetési tervek generálása


Korlátozások/megjegyzések:

A kábeltervező modul működésére vonatkozó felhasználói beállításokat a rendszer a kijelölt létesítményben a '<Létesítmény útvonal>\<Létesítmény>.All\ChanelPlaning.Sta' állományban tárolja. A modul a kijelölt létesítményben, ha más beállítás nem történik, akkor a létesítményben történt utolsó beállítás szerint fog működni.

A kábeltervező modul működésére vonatkozó munkahelyi sablon beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\ChanelPlaning.Sta' állományban tárolja.
