Ezzel a funkcióval e kábelfektetési tervek
helyszínrajzait, a rajta elhelyezett kábel csatorna útvonalakat és a
szereléshelyeket elemezhetjük. Előállíthatjuk a beállításoknak
megfelelően a helyszínrajzokon a kábel fésűket, a helyszínrajzok után
generálhatjuk a kábelfésű táblázatokat, valamint a kábelnyomvonalak
kijelölt helyeinek a méretarányos metszeti rajzait.

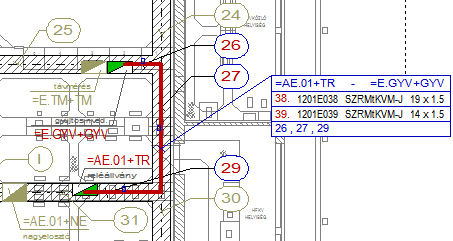

Ha szükséges, akkor a kábelek nyomvonalait egyenként, vagy tetszőleges
csoportosításban automatikusan generálhatjuk a helyszínrajzokon. De csak
azokról kábelekről készül nyomvonal rajz, amelyek a
'Kábelek megjelölése
nyomvonal generálásra' funkcióban kijelölésre kerültek.
A panelon elvégezhetjük a tervlap generáláshoz szükséges paraméterek
beállításait is.

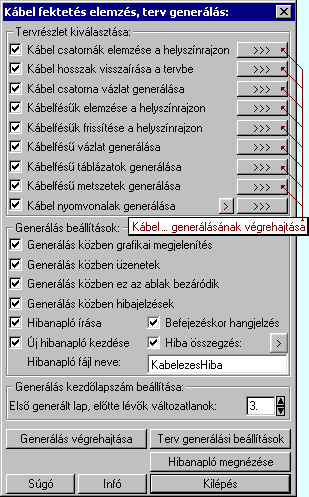

![](Images/CableLaying-General.png)
A 'Tervrészlet kiválasztása:' ablakban
ablakban a kábelfektetési tervek kiértékelésének, vázlatrajzok készítésének és
kábelfésű táblázatok, metszetek elkészítésének részleteit jelölhetjük ki
végrehajtásra. Az egyes részletek végrehajthatók egyenként a részlet
beállításának kapcsolója mögött elhelyezett
nyomógombbal, míg
több részlet végrehajtása egy lépésben a kívánt részek check-gombjának
bekapcsolásával és a
nyomógomb megnyomásával végezhető el.
|
Kábel csatornák elemzése a helyszínrajzon
|
|
Bekapcsolt állapotában a megszerkesztett kábel
helyszínrajz tervlapokat a kábel csatorna útvonalakkal és a hozzá kapcsolódó
szereléshelyekkel elemzi. Kiértékelésre kerülnek a csatorna szakaszok egymáshoz
és a szereléshelyekhez való térbeli viszonyított helyzetek.
Előáll a kábel útvonal hálózat a
kapcsolódási pontokkal. Az útvonalak összevetésre kerülnek a kábel listában
szereplő kábel adatokkal. Kiosztásra kerülnek az egyes útvonal
szakaszokhoz az ott elhelyezendő kábelek.
Ha ez az elemzés még az érintett helyszínrajzokon
nem volt elvégezve, akkor kikapcsolt állapotában is elvégzi a rendszer, mert a
rá épülő további elemzések és tervlap generálások nem tudnának
működni.
|
|
Kábel hosszak visszaírása a tervbe
|
|
Bekapcsolt állapotában a rendszer az egyes
kábelek útvonalainak hosszának meghatározása után a logikai terv kábel adataiba
visszaírásra kerül a számított kábel hossz. Az ilyen kábelek hosszai a kábel
listában '*' jellel megjelöltek. Ezen kábelek hossz adatai már
csak ezen számított hosszal kerül figyelembe vételre. A felhasználó kábelhossz
ignorálódik. A kábelterv kábel listáin ezen kábelek hossza zöld színnel jelenik
meg.
Működtetéséhez a Kábel csatornák
elemzése a helyszínrajzon elemzés végrehajtása is szükséges!
|
|
Kábel csatorna vázlat generálása
|
|
Előáll a kábel útvonal hálózat a
kapcsolódási pontokkal egy összevont vázlat lapon megjeleníthető a kábel
fektetési vázlat áttekintésére, ellenőrzésére. Ha több lapos a
helyszínrajz, akkor is csak egy lapon kerül a vázlat generálásra. A vázlat lap
méretaránya az utolsó helyszínrajz méretarányával lesz azonos. A rajzlap
méretét a rendszer számolja. Úgy állítja be, hogy valamennyi rajzelem öt
milliméteres szegéllyel elférjen a tervlapon.
Működtetéséhez a Kábel csatornák
elemzése a helyszínrajzon elemzés végrehajtása is szükséges!
|
|
Kábelfésűk elemzése a helyszínrajzon
|
|
Bekapcsolt állapotában a megszerkesztett kábel
helyszínrajz tervlapokon az elhelyezett kábelfésű elemeket kigyűjti.
Ellenőrzi, hogy valamennyi kapcsolódik-e valamely kábelcsatorna útvonal
szakaszhoz. Elvégzi a kábelfésű azonosítók kiosztását azon
kábelfésűkre, melyek számozottak, vagy betűzöttek. Ellenőrzi a
saját névvel való ütközést is.
Működtetéséhez a Kábel csatornák
elemzése a helyszínrajzon elemzésének végrehajtott állapota
szükséges. Ez megtörténhet a jelenlegi elemzési folyamatban, vagy az
előző elemzési állapot alapján hajtódik végre a folyamat!
|
|
Kábelfésűk frissítése a helyszínrajzon
|
|
Bekapcsolt állapotában a megszerkesztett kábel
helyszínrajz tervlapokon az elhelyezett kábelfésűket frissíti.
Megszerkeszti a kábel fésű azonosítókat, ha kell a kábel fésű listát
is. Elvégzi a megjelenítési tulajdonságok frissítését is azon fésűknél,
melyekre a tulajdonság frissítése beállított.
Működtetéséhez a Kábel csatornák
elemzése a helyszínrajzon és a Kábelfésűk elemzése a
helyszínrajzon elemzésének végrehajtott állapota szükséges. Ez
megtörténhet a jelenlegi elemzési folyamatban, vagy az előző elemzési
állapot alapján hajtódik végre a folyamat!
|
|
Kábelfésű vázlat generálása
|
|
A helyszínrajz tervlapokon elhelyezett kábel
fésűkről egy összevont vázlat lap készíthető. Ezen a lapon
helyszínrajz tervlapokon elhelyezett összes kábelfésű vázlat szerepelni
fog olyan megjelenítési tulajdonsággal, mint ami a helyszínrajzon érvényes. Ha
a Kábel csatorna vázlat generálása is végrehajtásra kerül az elemzési
folyamatban, akkor a kábelfésű vázlat azonos lapon lesz a kábel fektetési
vázlattal. Ha több lapos a helyszínrajz, akkor is csak egy lapon kerül a vázlat
generálásra. A vázlat lap méretaránya az utolsó helyszínrajz méretarányával
lesz azonos. A rajzlap méretét a rendszer számolja. Úgy állítja be, hogy
valamennyi rajzelem öt milliméteres szegéllyel elférjen a tervlapon.
Működtetéséhez a Kábel csatornák
elemzése a helyszínrajzon és a Kábelfésűk elemzése a
helyszínrajzon elemzésének végrehajtott állapota szükséges. Ez
megtörténhet a jelenlegi elemzési folyamatban, vagy az előző elemzési
állapot alapján hajtódik végre a folyamat!
|
|
Kábelfésű táblázatok generálása
|
|
Bekapcsolt állapotában a megszerkesztett kábel
helyszínrajz tervlapokon az elhelyezett azon kábelfésűkről generál
táblázatos formában kábelfésű lista tervlapokat a rendszer, melyek
tartalmazzák azon tulajdonságukat, hogy róluk kábelfésű táblázatot kell
generálni.
Az egyes kábelfésű táblázat generálási
tulajdonságait a helyszínrajzon elhelyezett kábelfésűk tartalmazzák.
A generált tervlapok méretét és méretarányát a
Terv generálási beállítás:
Generált lap beállítás funkcióban lehet beállítani.
Működtetéséhez a Kábel csatornák
elemzése a helyszínrajzon és a Kábelfésűk elemzése a
helyszínrajzon elemzésének végrehajtott állapota szükséges. Ez
megtörténhet a jelenlegi elemzési folyamatban, vagy az előző elemzési
állapot alapján hajtódik végre a folyamat!
|
|
Kábelfésű metszetek generálása
|
|
Bekapcsolt állapotában a megszerkesztett kábel
helyszínrajz tervlapokon az elhelyezett azon kábelfésűkről generál
táblázatos formában kábelfésű lista tervlapokat a rendszer, melyek
tartalmazzák azon tulajdonságukat, hogy róluk kábelfésű metszeteket kell
generálni.
Az egyes kábelfésű metszet generálási
tulajdonságait a helyszínrajzon elhelyezett kábelfésűk tartalmazzák.
A generált tervlapok méretét és méretarányát a
Terv generálási beállítás:
Generált lap beállítás funkcióban lehet beállítani.
A metszetlapokon a kábelek költségkód szerinti
színezését a
Terv generálási beállítás: Metszeti színek beállítása funkcióban lehet
beállítani.
Működtetéséhez a Kábel csatornák
elemzése a helyszínrajzon és a Kábelfésűk elemzése a
helyszínrajzon elemzésének végrehajtott állapota szükséges. Ez
megtörténhet a jelenlegi elemzési folyamatban, vagy az előző elemzési
állapot alapján hajtódik végre a folyamat!
|
|
|
