'Kábelfektetési tervek készítése' modul

Elérés:

E L E K T R O Kábelfektetési tervek készítése

Kábelfektetés tervezés

Szereléshely elhelyezése a helyszínrajzon...

A kábelfektetési tervek készítésének egyik kulcs fontosságú része a terven elhelyezendő kábelek végpontjait meghatározó szereléshelyek elhelyezése a helyszínrajzokon. A szereléshelyek a kábelfektetési tervben objektumként kezelt elemek, melyek a grafikus terven elhelyezett adataiban tartalmazzák valamennyi tulajdonságukat.

A szereléshelyek listája, mely az alábbi panelen jelenik meg, két fázisban áll elő. Az első lépésben a rendszer végig olvassa azokat a tervlapokat amelyek a Kábelfektetési, műszaki tervek adatainak megadása részben előállítottak, és a tervlapokról kigyűjti az ott már elhelyezett szereléshelyeket. Ha talál a tervlapokon a rendszer szereléshelyet, akkor az alábbi panelon az elhelyezés lap száma és az elhelyezés transzformációs adatai megjelennek. (X:, Y:, Z:, forgatás).

A szereléshelyek további meghatározásához a rendszer a kábelfektetési tervek készítéshez a Kábellista előállítása kábelfektetési tervek készítéséhez részben beállított kábellista alapján a kábelek végpontjaihoz tartozó szereléshelyet veszi fel a listára. Természetesen, ha a szereléshely a helyszínrajzon már elhelyezett, akkor az a szereléshely a kábellista alapján nem lesz még egyszer megjelenítve.

A panelen beállíthatjuk és módosíthatjuk a szereléshelyek tulajdonságait. Elhelyezhetjük őket a helyszínrajzon, vagy az a korábbi elhelyezés adatait módosíthatjuk.

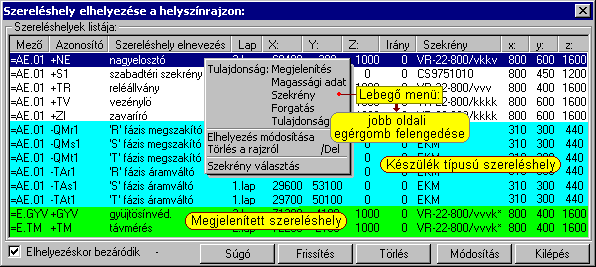

Ha valamely szereléshely adatsora a listában világos zöld alapon jelenik meg, akkor az a szereléshely szekrény jellegű, és az áramköri tervekben 'Megjelenített' tulajdonságú. Az ilyen szereléshely az elrendezés szimbólumát soha nem tudja megörökölni az elrendezési tervből! A 'készülék' jellegű szereléshelyek adatsora világos lila alapon jelenik meg. Azon szereléshelyek, melyek nem az áramköri tervekből származnak világos szürke alapon látszanak. (A kábel lista előállítása során új egyedi kábel megadása során egyedi, a tervtől független szereléshely is megadható!)

Ha valamely szereléshelynek még nincs elhelyezve a helyszínrajzon, akkor az adatsorában a 'Lap', 'X:, Y:, Z:' oszlopban '-' jelenik meg.

Ha valamely szereléshelynek még nincs megadva a térbeli adatait meghatározó elrendezési szimbóluma, akkor az adatsorában a 'Szekrény', oszlopban '?' jelenik meg. Továbbá a három fő iránybeli méretét leíró 'x:, y:, z:' oszlopban egy piros - látható!

Szereléshely tulajdonságok beállítása

A Szereléshely tulajdonságok beállítása... elvégezhető a módosítani kívánt szereléshely adat során a 'Mező', 'Azonosító' és a 'Szereléshely elnevezés' oszlopban végzett dupla egér kattintással, ekkor a kijelölt szereléshely tulajdonságait módosíthatjuk az alábbi beállító panelen: Szereléshely tulajdonságok: Megjelenítés Szereléshely tulajdonságok: Magassági adat Szereléshely tulajdonságok: Szekrény Szereléshely tulajdonságok: Forgatás Szereléshely tulajdonságok: Tulajdonság

A szereléshely térbeli adatait meghatározó elrendezési szimbólum módosítható a kívánt szereléshely adat során a 'Szekrény', 'x:, y:, z:'” oszlopban végzett dupla egér kattintással, ekkor a kijelölt szereléshelyet meghatározó elrendezési szimbólumot módosíthatjuk. Lásd részletesen a Szereléshely tulajdonságok: Szekrény funkciónál.

A módosításokat elvégezhetjük a lista soron végzett jobb oldali egér gomb felengedésre előbukkanó lebegő menü használatával is.

() Szereléshely elhelyezése, módosítása a tervlapon

A szereléshelyek csak akkor helyezhetők a helyszínrajzra, ha a térbeli adatait meghatározó elrendezési szimbóluma meg van adva. Ezen szimbólum hozzárendelését lásd részletesen a Szereléshely tulajdonságok: Szekrény funkciónál. Ha ez a szimbólum megadott, akkor érvényes a gomb. Megnyomásával a szereléshelyet megjelenítő grafikai objektumot a helyszínrajzon megfelelő pozícióban rögzíthetjük.

Az elhelyezési funkció elindítása után a rendszer pont beviteli módba kerül. Megjelenik a pontbeviteli kurzor és az üzenet ablakban a következő látható:

Az elhelyezési pozíció kijelölése után még ezen a segéd panelen módosíthatunk a szereléshely tulajdonságain. Megváltoztathatjuk a forgatás irányát, újra pozícionálhatunk, vagy a gomb segítségével a szereléshely tulajdonságait módosíthatjuk elhelyezés közben. Lásd a Szereléshely tulajdonságok beállítása... funkciót.

A szereléshelyet úgy pozícionáljuk a helyszínrajzon, hogy az őt jelképező alaprajzi téglalapnak és a vele csatlakoztatni kívánt kábelcsatorna résznek legyen közös pontja.

Ha a kijelölt szereléshely már korábban a terven elhelyezett, akkor az elhelyezés gomb felirata -ra vált. Megnyomásával a rendszer megkérdezi, hogy a korábban már elhelyezett szereléshelyet valóban módosítani akarjuk a tervlapon?

Az vagy a funkció elvégezhető módosítani kívánt szereléshely adat során a 'Lap', 'X:, Y:, Z:, Irány' oszlopban végzett dupla egér kattintással is.

kapcsoló segítségével beállíthatjuk, hogy a dialógus ablak az elhelyezési, módosítási folyamatok pont pozíciós állapotában bezáródjon-e? Ha ekkor az ablakot bezárjuk több munkaterület marad a pozícionálási művelet végrehajtásához, kényelmesebbé téve azt.

Elhelyezett szereléshely törlése tervlapról

Ha a kijelölt szereléshely már korábban a terven elhelyezett, akkor a gomb érvényes. Megnyomásával a rendszer megkérdezi, hogy a korábban már elhelyezett szereléshelyet valóban törölni akarjuk a tervlapról?

A törlés végrehajtódik, bármely lapon is volt elhelyezve a szereléshely. A törlés végrehajtható a Kábelcsatorna/kábelfésű/szereléshely törlése funkcióval is, melynek használata során a törölni kívánt szereléshelyet megjelenítő objektum bármely részére történő rámutatással történik.

Elhelyezett szereléshelyek frissítése a tervlapokon

Ha a szereléshely listában van olyan, amely a terven már korábban elhelyezett, akkor a gomb érvényes. Megnyomásával a rendszer valamennyi helyszínrajzi tervlapot fellapoz, és a szereléshelyek megváltozott tulajdonságait a tervlapon átvezeti, módosítja, anélkül, hogy az elhelyezési referencia pontja a szereléshelyeknek az adott tervlapon megváltozna. Ha csak a szereléshely listán módosítunk tulajdonságokat, de a módosított szereléshelyek pozícióit nem változtatjuk meg, akkor a megváltozott tulajdonságok rögzítéséhez a funkció végrehajtása elengedhetetlen!

Kábellista előállítása kábelfektetési tervek készítéséhez

Szereléshely tulajdonságok beállítása...

Szereléshely táblázat készítése...

Kábelcsatorna/kábelfésű/szereléshely módosítás

Kábelcsatorna/kábelfésű/szereléshely törlése
