E L E K T R O Kábelfektetési tervek készítése

Kábelfektetés tervezés

Szereléshelyek tulajdonságainak beállítása...

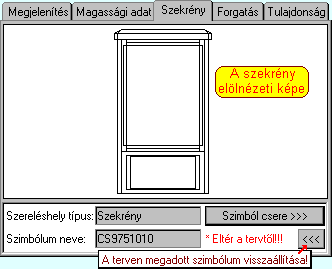

A panelon a szereléshelyhez rendelt szekrény szimbólum elölnézeti képét láthatjuk ellenőrzés képen.

Láthatjuk a szereléshely jellegét, melyet mint tudjuk a kábel csatlakozó végének jellege határoz meg. A szereléshely jellege lehet: Szekrény, vagy Készülék. A szereléshely típustól függően az elrendezési kép a készülék elrendezési szimbólum adatbázisból, vagy a szekrény szimbólum adatbázisból kerül kiválasztásra.

A szereléshelyhez rendelt szimbólum azonosító neve is megjelenik a visszajelző panelen. A szereléshelyhez rendelt elrendezési/szekrény szimbólumot a rendszer tervezési folyamatában már a korábbi fázisokban meg kell (lehet) adni!

Ha a szereléshely Készülék jellegű, akkor az elrendezési szimbólum a szereléshelyet meghatározó készülék típusához rendelt elrendezési szimbólummal már megadott. Ez a törzsadatbázis készülék megadási fejezetében a készülék típus felépítési adatok megadásánál az elrendezési szimbólum hozzárendelésével adható meg. (Lásd: Elrendezés szimbólum megadása)

Ha a szereléshely Szekrény jellegű, akkor az elrendezési szimbólum a szereléshelyhez tartozó elrendezési terv készítő modulban adható meg. (Lásd: Készülék elhelyezése a tervezett listáról)

Ha a szereléshelyet meghatározó elem nem tartalmazza az elrendezési szimbólum adatot, akkor a szimbólum neve ablakban '?' és mögötte pedig az alábbi jelzés:

Ha valamely szereléshely adatsora a listában világos zöld alapon jelenik meg, akkor az a szereléshely szekrény jellegű, és az áramköri tervekben 'Megjelenítet' tulajdonságú. Az ilyen szereléshely az elrendezés szimbólumát soha nem tudja megörökölni az elrendezési tervből!

Ebben az esetben, és akkor, ha valamely speciális igény miatt szükség van a terven megadott elrendezési szimbólum megváltoztatására, használjuk funkciót. Meghívásával a Szekrény jellegű szereléshely esetében a Szereléshely elrendezési szimbólumok adattárból választhatunk elemet, míg a Készülék jellegű szereléshely esetében pedig a Készülék elrendezési szimbólumok adattárból a választhatunk másik elemet.

Ha a funkcióval módosítottuk a szereléshely elrendezési szimbólumát, akkor a szimbólum neve ablak mögötti területen az üzenet jelenik meg. Megjelenik továbbá a gomb is, melynek segítségével egy mozdulattal vissza tudjuk állítani a tervben megadott elrendezési szimbólumot.

Fontos: Az elvégzett tulajdonság módosítás csak akkor rögzítődik a terven, ha a tulajdonság módosítás után a szereléshelyet elhelyezzük, módosítjuk a terven, vagy minden korábban elhelyezett szereléshelyre elvégezzük a funkciót!

Szereléshely tulajdonságok beállítása...

Szereléshely tulajdonságok: Tulajdonság sablon
