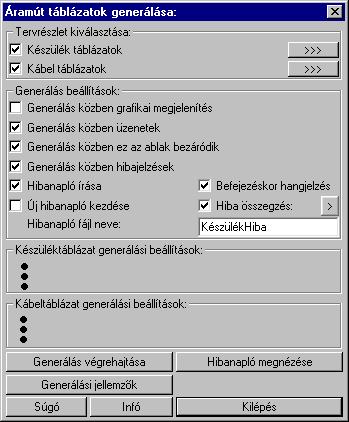

A funkcióban elkészített
áramútterv
készülékeinek, és kábeleinek a referencia táblázatait a
gombnyomásra
készíti el a beállításoknak megfelelően.
A 'Tervrészlet kiválasztása:' ablakban
az áramút terv 'Készülék táblázatok' és a

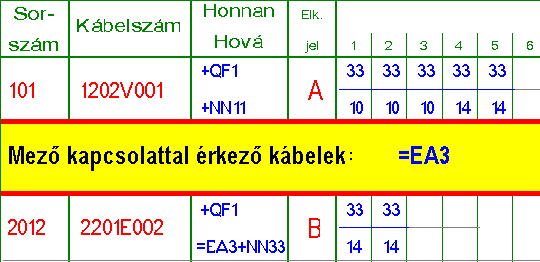

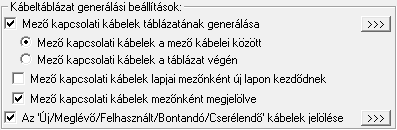

'Kábel
táblázatok'
generálásának beállítására szolgálnak. Az egyes
tervrészek generálása egyenként a
nyomógombokkal indítható, míg több tervrész egy lépésben a kívánt részek
check-gombjának bekapcsolásával és a
nyomógombbal érhető el. Lásd:
Generálás
végrehajtása
funkciót.
Az ablak 'Generálás beállítások:'
részében olyan paramétereket állíthatunk be, amelyek a generálási folyamat
nyomon követhetőségét befolyásolják. A terv készítésének képernyőn
történő követése mellet, a rendszer üzeneteit és jelzéseit célszerű
hibanaplóba íratni, amelynek segítségével a kiszűrt hibák javítása
egyszerűsödik. Lásd:
Generálás
beállítások
leírást.

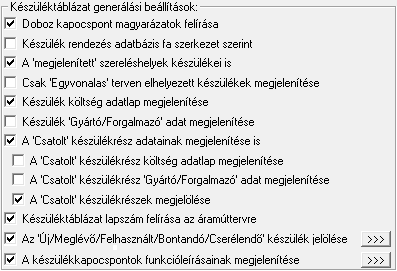

Az ablak
'Készüléktáblázat generálási
beállítások:'
részében beállíthatjuk a:
|
Doboz kapocspont magyarázatok felírása
|
|
A doboz felépítésű készülékek
csatlakozópontjaihoz a törzsadattárban megadott magyarázatok megjelenítése a
készülék táblázatban a kapcsoló be/kikapcsolással állítható. A felirat jellege
az áramúttáblázatok generálási jellemzők
Doboz magyarázat felirat
gombbal állítható.
|
|
|
Készülék rendezés adatbázis fa szerkezet
szerint
|
|
A kapcsoló bekapcsolásával a készülékeink az
egyes tervjelek csoportjain belül a törzsadattárban elfoglalt helye szerint
rendeződik.
|
|
|
A 'megjelenített' szereléshelyek készülékei
is
|
|
A kapcsoló bekapcsolásával a készüléktáblázatban
azon szereléshelyek készülékei is megjelennek, melyek megjelenített
tulajdonságúak.
|
|
|
Csak 'Egyvonalas' terven elhelyezett
készülékek megjelenítése
|
|
A kapcsoló be/kikapcsolásával azon készülékek
megjelenítését szabályozhatjuk, amelyek csak az Áramút fedőlap
tervlapon, vagy az Egyvonalas terven vannak elhelyezve.
Kikapcsolt állapotában nem jelennek meg a készüléktáblázatban azon készülékek,
amelyek nincsenek az áramút logikai tervlapok valamelyiken megjelenítve!
|
|
|
Készülék költség adatlap megjelenítése
|
|
A készülékek törzsadattári adatainak
(készüléknév, típusnév, névleges adatok), felírását a készülék névleges
adatához megadott költség adatok 'kiírási szöveg' felírására
cserélhetjük.
A kapcsoló bekapcsolt állapotában a rendszer csak
azon készülék névleges adatoknál fogja a költség adatok '
Kiírási
szöveg
'-et felírni, amelyekhez van 'Költség adat' megadva,
és a 'Kiírási szöveg' tartalmaz legalább egy karaktert.
Valamint a 'Frissítési kód' 'K=Kézi frissítés',
vagy 'A= Külső adatbázisból' -ra van állítva. (A
'B=
Belső adatbázisból'
opció esetén a rendszer az adatbázis
adatokat fogja felírni. Egyébként az adatbázis költség frissítés szintén ezeket
az adatokat generálja a költség adatlapba ezen opció esetén.)
A költség adatok megadását lásd a
költség adatlapok megadása
funkcióleírásánál.
A költségvetési kiírási szöveg felirat jellege
készülék adatokéval azonos módon jelenik meg, és az áramúttáblázatok generálási
jellemzők
Készülék
adat felirat
gombbal állítható.
|
|
|
Készülék 'Gyártó/Forgalmazó' adat
megjelenítése
|
|
Bekapcsolt állapotában a készülékek törzsadattári
névleges adatához megadott költség adat 'Gyártó/Forgalmazó' adatsorát
jeleníti meg a rendszer a készülék táblázatban.
A kapcsoló bekapcsolt állapotában a rendszer csak
azon készülék névleges adatoknál fogja a költség adatok 'Gyártó/Forgalmazó'
adatot felírni, amelyekhez van 'Költség adat' megadva, és a
'Gyártó/Forgalmazó'
adat tartalmaz legalább egy karaktert.
A költségvetési kiírási szöveg felirat jellege
készülék adatokéval azonos módon jelenik meg, és az áramúttáblázatok generálási
jellemzők
Készülék
adat felirat
gombbal állítható.
|
|
|
A 'Csatolt' készülékrész adatainak
megjelenítése is
|
|
A készülékekhez csatolt részek adatainak
megjelenítését szabályozza. Bekapcsolt állapotában a csatolt készülékek részek
törzsadattári adatait (készüléknév, típusnév, névleges adatok) jeleníti meg a
rendszer a készülék táblázatban.
Bekapcsolt állapotában az alábbi 'Csatolt'
készülékrész tulajdonság megjelenítése is beállítható a rendszerben. Ezek csak
akkor kapcsolhatók be, ha ez az opció bekapcsolt állapotú.
A készülékekhez az áramút terven a
készülékhez további részek hozzáfűzése
funkcióval kapcsolhatunk új
részeket.
|
|
|
A 'Csatolt' készülékrész költség adatlap
megjelenítése
|
|
A kapcsoló bekapcsolt állapotában a rendszer csak
azon készülék névleges adatoknál fogja a költség adatok 'Kiírási szöveg'-et felírni, amelyekhez van 'Költség adat' megadva,
és a 'Kiírási szöveg' tartalmaz legalább egy karaktert.
Valamint a 'Frissítési kód' 'K=Kézi frissítés',
vagy 'A= Külső adatbázisból' -ra van állítva. (A
'B=
Belső adatbázisból'
opció esetén a rendszer az adatbázis
adatokat fogja felírni. Egyébként az adatbázis költség frissítés szintén ezeket
az adatokat generálja a költség adatlapba ezen opció esetén.)
A költség adatok megadását lásd a
költség adatlapok megadása
funkcióleírásánál.
A költségvetési kiírási szöveg felirat jellege
készülék adatokéval azonos módon jelenik meg, és az áramúttáblázatok generálási
jellemzők
Készülék
adat felirat
gombbal állítható.
Az opció csak akkor kapcsolható be, ha a
A
'Csatolt' készülékrész adatainak megjelenítése is
bekapcsolt!
|
|
|
A 'Csatolt' készülékrész
'Gyártó/Forgalmazó' adat megjelenítése
|
|
A bekapcsolt állapotában a készülékekhez csatolt
részek törzsadattári névleges adatához megadott költség adat
"Gyártó/Forgalmazó" adatsorát jeleníti meg a rendszer a készülék táblázatban.
A kapcsoló bekapcsolt állapotában a rendszer csak
azon készülék névleges adatoknál fogja a költség adatok 'Gyártó/Forgalmazó'
adatot felírni, amelyekhez van 'Költség adat' megadva, és a
'Gyártó/Forgalmazó'
adat tartalmaz legalább egy karaktert.
A költségvetési kiírási szöveg felirat jellege
készülék adatokéval azonos módon jelenik meg, és az áramúttáblázatok generálási
jellemzők
Készülék
adat felirat
gombbal állítható.
Az opció csak akkor kapcsolható be, ha a
A
'Csatolt' készülékrész adatainak megjelenítése is
bekapcsolt!
|
|
|
A 'Csatolt' készülékrészek megjelölése
|
|
Bekapcsolt állapotában a készülékekhez csatolt
részek adatainak határát egy 'pálcika' vonaldarabbal megjelöli a rendszer a
készülék táblázatban.
Ez a 'pálcika' vonaldarab megjelöli a készülékek
adatainak és a grafikus felépítési képek határát is.
A 'pálcika' vonaldarab jellege a készülék
táblázat elválasztó vonallal módon jelenik meg, és az áramúttáblázatok
generálási jellemzők
Táblázat elválasztó vonal
gombbal állítható.
Az opció csak akkor kapcsolható be, ha a
A
'Csatolt' készülékrész adatainak megjelenítése is
bekapcsolt!
|
|
|
Készüléktáblázat lapszám felírása az
áramúttervre
|
|
A kapcsoló bekapcsolásával a készüléktáblázat
előállítása során a rendszer a készülékek áramútterv képeihez megjeleníti
azt a lapszámot, amelyiken a készülék táblázat lapokon megjelenik.
A készülékek áramút képeinél a készülék táblázat
lapszám abban az esetben jelenik meg, ha a készülékrész tulajdonságnál a
'Táblázat
referencia megjelenítés'
' bekapcsolt állapotú. Ezt az opciót az
áramút tervezés során a
készülék táblázat referencia megjelenítés beállítása
funkcióval
állíthatjuk be.
Az áramút terveken a készülék táblázat referencia
felirat helyét, irányát és nagyságát a szimbólum felépítésű elemeknél az
áramutas keretek adattár kezelése
funkció Referencia helye
megadással állíthatjuk be.
A doboz felépítésű készülékek esetében
általánosan minden dobozrészre az
adatbázisok grafikai megjelenítése
funkció 'Doboz referencia hely'
csoportban állíthatjuk be.
A referencia felirat tulajdonságait ugyanitt az
adatbázisok grafikai megjelenítése
funkció 'Referencia felirat'
gombbal állíthatjuk be.
A doboz típusú készülékrészek megjelenítését
egyedileg is módosíthatjuk a
doboz kép megjelenítés beállítása
funkció
'Referencia megjelenítés
beállítása'
csoportban.
|
|
|
Az
'Új/Meglévő/Felhasznált/Bontandó/Cserélendő' készülék jelölése
|
|
Bekapcsolt állapotában a készülékek költségvetési
kódjának megfelelő információt jeleníthetünk meg a készülék táblázatban.
Azt, hogy a költségvetési kód -Új- -Meglévő-
-Felhasznált- -Bontandó- -Cserélendő-, lehetséges állapotok közül melyiket
és milyen módon jelölje meg a rendszer a táblázat generálás során, azt a
kapcsoló mögött elhelyezett
 'Az
'Új/Meglévő/Felhasznált/Bontandó/Cserélendő'
készülékek
jelölésének beállítása gombbal, vagy
Beállítások
modulban az
,
gombbal
állítható.
|
|
|
