Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

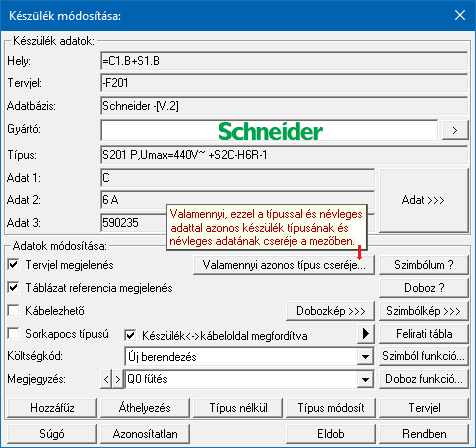

Készülék módosítása

Készülék kijelölése módosításra: [ESC=Kilépés!]

A nyomógomb után megjelenik a 'Tervjel módosítása:' párbeszédpanel. A tervjel és sorszám megadást támogatva listán megjelennek az áramút tervben már korábban definiált, készülékek azonosítói. Az új tervjelet és sorszámot a listáról választva, vagy a 'Tervjel', 'Sorszám' nyomógombok hatására megjelenő ablakban adjuk meg.

A szereléshelyen már létező tervjel sorszám választása esetén a rendszer hibajelzést adva megakadályozza a helytelen azonosítást. A hibajelzés: 'Ilyen tervjelű készülék már van az adott szereléshelyen!'

A készülék azonosító és típus megadás folyamatában, ha a tervjel ajánlatból vagy a meglévő készülék tervjelekből nem tudtunk megfelelőt választatni, akkor ezekkel a gombokkal új tervjelet, tervjel sorszámot tudunk megadni.

Lásd: Új tervjel - sorszám megadása billentyűzetről

Az Adatbázis: tartalmazza annak az adatbázisnak a nevét, amelyből az elem kiválasztásra került. Ha ez a létesítményi adatbázis akkor a <Létesítmény> jelenik meg.

Ha az elem egy 'Gyártói adatbázis' eleme, akkor a Gyártó: ablakban megjelenik a kiadó logója, ha azt megadták, és érvényes lesz gomb, melynek használatával elérhetővé válik a 'Gyártói adatbázis' kiadójának adatai és a kiadások verzió változatainak története.

A gomb megnyomása után megjelenik Készülék típus megadása párbeszédpanel, ahol a teljes Létesítményi törzsadattárból, vagy valamennyi 'Gyártói adatbázisból' választva, a készülék felépítéseket és típus jellemzőket látva tudunk új típust választani. A készülék azonosítóit, jellemzőit szereléshelyét eközben változatlanul hagyjuk.

Ha a Készülék típus megadása során olyan típust választunk az adatbázisból, amely kettős felépítésű és a készülék korábban még nem határozta meg, hogy a kettős felépítésből mely rész legyen használva, megjelenik az alábbi választási panel melyben meg kell határozni a használatba kerülő felépítést:

Lásd: Készülékek összeállítása kettős felépítésű típusokból

A parancs segítségével a terven szereplő készülékek típusát tudjuk megváltoztatni, illetve "frissíteni". Frissítésre akkor van szükség, ha az adott típusú készülék terven történt elhelyezése után a törzsadattárban a típust módosítottuk és a módosítást az adott tervben is érvényesíteni akarjuk. Ha ismét a korábbi típust választjuk, akkor a készülék típus frissítéséről van szó. A frissítés az időközbeni létesítményi törzsadattár változások áthozását jelenti az adott készülékre vonatkozóan az áramút tervbe.

Ha a készülékhez az új típust választunk, a rendszer megvizsgálja, hogy a típuscsere elvégezhető vagy sem. Szimbólum felépítésű készülék esetén a csere végrehajtható, ha a készülék terven felhasznált elemei megtalálhatók az új típusban is.
Nem minden eseben kell a terven felhasznált részeinek teljesen azonosnak lenniük. Ha szükséges, lehetünk megengedhetőbbek az egyes részek azonosságanak megállapításában. Lehet, hogy szükségünk van a cserét végrehajtani akkor is, ha a típusokat felépítő szimbólumok nem azonosak, de a hozzájuk rendelt keretek már igen. Hasznos lehet ez a lehetőség, amikor egy egyszerű kapcsoló segédrelét szeretnénk időzített relére cserélni. Az is előfordulhat, hogy a keretek sem azonosak, de a rendszer szerkesztési szabályainak úgy megfelelnek, hogy cserélhető lesznek. Azaz a keretek takarási felületei és csatlakozó pontjainak száma és helye megegyezik. Sőt el?fordulhat, hogy adatbázis építés eltérés miatt a kereteik látszólag teljesen azonosak, csak a referencia pontjaik máshová vannak helyezve. A rendszer a megfelelő opció bakapcsolt állapotában az egy raszternyi eltérés képes korrigálna, és végrahajtani a cserét.

Doboz típusú készülék esetén a csere végrehajtható, ha a készülék terven felhasznált sorkapcsainak száma nem nagyobb, mint az új típus kapcsainak száma.

Ha a cserélt típusnak van doboz felépítése, és van a terven elhelyezett doboz része is, és ez a feltétel nem teljesül, akkor az alábbi hibaüzenet mellett a csere nem hajtható végre.

Ha a cserélt típusnak van szimból felépítése, és van a terven elhelyezett szimbólum része is, és a szimbólok összerendelését milyen feltételek mellett hajtjuk végre, azt a gomb mögötti panelon állíthatjuk be.

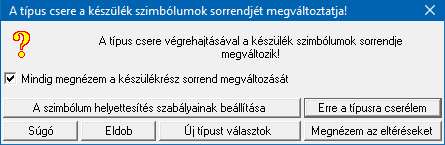

Ha a csere feltételei teljesülnek, és a szimbólum összerendelés a szimbólok teljes azonossága szerint történik, akkor az alábbi tájékoztató panel jelenik meg. Mely szerint az összerendelt szimbólumoknak a típuson belül eltérő a pozíciója. Azaz a sorrendjük megváltozik. A panel lehetőséget bitosít arra, hogy a felépítés eltérést ellenőrizzük, amely során akár az összerendelési sorrendet is megváltoztassuk. De lehetőségünk van közvetlenül a csere jóváhagyására is.

Mivel a csere ebben az esetben egyértelműen végrehajtható, nem kell, hogy bármely helyettesítési szabály bekapcsolt legyen, ezért ebben az esetben ez a panel csak akkor jelenik meg, ha a
'Mindig megnézem a készülékrész sorrend megváltozását' kapcsoló nincs bekapcsolt állapotban. Ekkor anélkül véglegesíthetjük a cserét, hogy megtekintenénk, és ellenőriznénk a sorrend megváltozását, hiszen a gomb használatával véglegesíthetjük a típus csere kijelölését. Vagy használhatjuk a funkciót a felépítés megváltozásának áttekintésére, vagy ha szükséges, akkor felépítésen belül, az azonos szimbólumok összerendelésének felcserélését, megváltoztatását. Ha az előbbi kapcsoló bekapcsolt, akkor ez a panel már nem is jelenik meg, közvetlenül a panel jelenik meg. De dönthetünk a mellet is, hogy új típust választunk a gombbal.

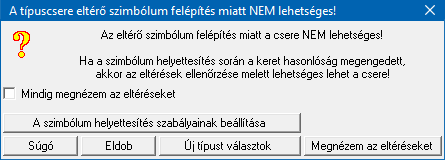

Ha a csere feltételei nem teljesülnek, vagy a szimbólum összerendelés csak a keretek azonossága, vagy csak a keretek hasonlósága feltételek segítségével lehetséges, akkor az alábbi tájékoztató panel jelenik meg.

Mivel a csere ebben az esetben nem, vagy nem egyértelműen hajtható végre, arra van lehetőség, hogy már megváltoztassuk a cserére kijelölt típust a gombbal, vagy a panelen végezzük el a felépítések összevetését, és az ott rendelkezésre álló funkciókat hajtsuk végre, vagy ha az eltérések számunkra elfogahatóak, ott fogadjuk el a típuscserét a kiválasztott típusra. Mivel itt nincs is lehetőségünk elfogadni a cserét, ezért ennek a panelnak a megjelenését ki is hagyhatjuk, ha a
'Mindig megnézem az eltéréseket' kapcsolót bekapcsolt állapotban tartjuk. Ekor közvetlenül a panel jelenik meg.

Ha a csere feltétele teljesültek, akkor a gombbal az összes módosítást elvégezve a készülék terven már az új típussal, és annak megfelelően az előforduló összes részénél az új csatlakozópont azonosítókkal és szimbólumokkal jelenik meg.

Valamennyi azonos típus cseréje funkcióban a módosításra kijelölt készülékkel valamennyi azonos típusú és névleges adatú készüléket egy művelet során cserélhetünk ki egymásik készülék típusra, névleges adatra. Nem érvényes a funkció típus nélküli készülékekre.

A gomb megnyomása után megjelenik Készülék névleges adat módosítása párbeszédpanel, ahol a készülékhez rendelt típuson belül a névleges adatokon módosíthatunk.

A nyomgombot választva a készülék típushoz rendelését megszüntetjük, a típus nélkülire történő csere nem kötődik feltételhez.

	Válasz esetén a készülék megtarja a típus elnevezését, készülék jellemzőit és a hozzárendelt névleges adatokat, továbbá megtartja a korábbi típushoz tartozó kapocspont azonosítókat is. Megtartja azon szimbólumait is, amelyek eddig nem kerültek elhelyezésre a terven. Viszont elveszíti korábbi adatbázishoz rendelt típusát.
	Válasz esetén a készüléknek a típus elnevezése, készülék jellemzői és a hozzárendelt névleges adatok törlésre kerülnek. A csatlakozási pontok azonosítóit 1-el kezdődő azonosítókkal helyettesíti. De megtartja azon szimbólumait is, amelyek eddig nem kerültek elhelyezésre a terven. Viszont elveszíti korábbi adatbázishoz rendelt típusát.
	Válasz esetén nem történik átaklakítás. Minden változatlan marad

Ha elvégezzük az átalakítást, akkor a gomb erre vált, és minden olyan készülék esetén ez jelenik meg, amely típus nélküli.

A típus nélküli készülék készülék adatait, szimbólum és, vagy doboz felépítését a Típus nélküli készülék megadása panel segítségével alakíthatjuk tovább:

Az azonosítás visszavonása a gomb megnyomásával lehetséges, ekkor a már korábban tervjel azonosítóval ellátott szimbólum azonosítója törlését végezhetjük el anélkül, hogy a piktogramot és kapcsolatait törölnünk kellene. Később az azonosítatlan szimbólumot új készülékhez rendelhetjük, újra azonosíthatjuk.

A készülék azonosítás visszavonása csak a végrehajtási megerősítési kérdés után hajtódik végre. A tervlapon az egyvonalas szimbólum változatlan pozícióban marad, de a készülék egyvonalas része törlődik. Ha a készülék az áramút logikai terven nem volt elhelyezve, akkor a készülék a nyilvántartásból is törlődik!

A funkcióval lehetőségünk van az alap készülék típushoz további készülékrészeket hozzáfűzni.

Lásd: Készülékhez további részek hozzáfűzése

A funkcióval lehetőségünk van a kijelölt készülékrészt, vagy a kijelöléshez tartozó teljes alkészüléket áthelyezni egy másik készülékbe.

Lásd: Készülékrész áthelyezése másik készülékbe

Az ablakban módosíthatjuk a készülék költség kódját.
(Lásd: Új/Meglévő/Felhasznált/Bontandó/Cserélendő költség adatok megadása)

A készülék rendeltetésére, funkciójára utaló rövid leírást itt módosíthatjuk ebben az ablakban. (Lásd: Megjegyzés megadása készülékhez)

Az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!

Az ablakban ki/be kapcsolhatjuk a készülékrész tervjel megjelenését.

Lásd: Tervjel megjelenítés beállítása

Az ablakban ki/be kapcsolhatjuk a készülékrész készülék táblázat lapszám keresztreferencia megjelenését.

Lásd: Készülék táblázat referencia megjelenítés beállítása

Az ablakban ki/be kapcsolhatjuk a készülék kábelezhetőség tulajdonságot.

Lásd: Készülék kábelezhetőség beállítása

Az ablakban ki/be kapcsolhatjuk a készülék sorkapocs tulajdonságot.

Lásd: Készülék sorkapocs tulajdonság beállítása

Ha a készülék már sorkapocs tulajdonságú, akkor érvényes lesz ez a kapcsoló, amelynek beállításával a szerelésterven a készülék sorkapocsléc bekötési táblázatban a készülék felső oldalát alulra helyezzük át, a kábel oldalra.

Ha a készülék már sorkapocs tulajdonságú, akkor érvényes lesz ez a funkció melynek segítségével megadhatjuk, hogy a sorkapocs típusú készülék melyik lécen, és ott melyik sorkapocs előtt, vagy után legyen elhelyezve.

Lásd: Készülék sorkapocsléc beállítása

A gomb hatására kiegészítő ablakban megjelenik a készülék szimbólum felépítése. A funkció akkor érvényes, ha a módosításra kijelölt készülékrész szimbólum.

Ha megjelenítjük a szimbólum felépítést a készülékhez, akkor a felépítést mutató ablak a funkció használata során mindig megnyílik, míg azt egyszer be nem zárjuk, vagy a modulból ki nem lépünk.

A gomb hatására kiegészítő ablakban megjelenik a készülék doboz felépítése. A funkció akkor érvényes, ha a módosításra kijelölt készülékrész doboz.

Ha megjelenítjük a doboz felépítést a készülékhez, akkor a felépítést mutató ablak a funkció használata során mindig megnyílik, míg azt egyszer be nem zárjuk, vagy a modulból ki nem lépünk.

Ha az azonosított készülékrész doboz, akkor ez a gomb jelenik meg, melynek segítségével a Doboz kép megjelenítés beállítása elvégezhető.
Itt adható meg a készülékrész-elnevezés felirat tartalma és a megjelenési formája is.

Ha az azonosított készülékrész szimbólum, akkor ez a gomb jelenik meg, melynek segítségével a Szimbólum kép megjelenítés beállítása elvégezhető.
Itt adható meg a készülékrész-elnevezés felirat tartalma és a megjelenési formája is.

Ha a készüléknek van szimbólum része, akkor érvényes a gomb, melynek segítségével a Szimbólum kapocspont funkcióleírás megadása, módosítása elvégezhető.

Ha a készüléknek van doboz része, akkor érvényes a gomb, melynek segítségével a Doboz kapocspont funkcióleírás megadása, módosítása elvégezhető.

A készülekekhez egyedi felírati tábla adható meg, amelynek adatait megadhatjuk, módosíthatjuk a Készülék felírati tábla megadása funkcióban.

Korlátozások/megjegyzések:

Ha használjuk a Készülék típuscsere során a szimbólum helyettesítés beállítása opciókat, akkor a típucsere véglegesítése előtt erősen ajánlott a Az eredeti és a cserére kijelölt típusok szimbólum felépítés összevetése funkcióban ellenőrizni a csere helyességét!
