Eltérések megjelölése a 'Dokumentálás' modulban

'Tervek dokumentálása' modul

Elérés:	Menü:	E L E K T R O Dokumentálás...
	Nyomógomb:

Dokumentálás modul az eltérések bekapcsolt állapotában egy új funkcióval bővül, melyben az egész létesítmény valamennyi tervlapját listázhatjuk. Ez a funkció. Meghívása után a létesítmény valamennyi mezőjében lévő valamennyi tervtípust ellenőrzi, és azokat, amelyek eltérést tartalmaznak megjelöli.

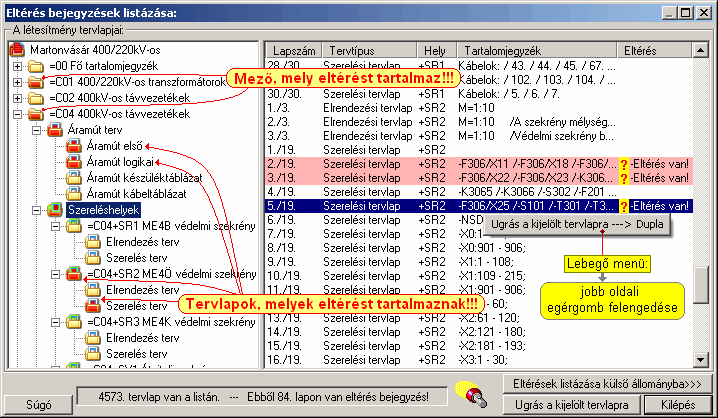

Azok a tervlapok, amely tartalmaznak eltérés bejegyzés, az a listán piros színnel megkülönböztetve, külön még az 'Eltérés' oszlopban megjelenik a jel, mely az eltérés bejegyzés létezést egyértelműen jelzi. Az eltérés bejegyzés létezésének jelzését a dokumentum különböző szintjein az alábbi magyarázó ábra mutatja:

A kívánt tervlapra ugrást a következő módon hajthatjuk végre:

			Gomb érvényes lesz, ha valamely tervlapot kijelöljük. Hatására a rendszer a kijelölt tervlapnak megfelelő mező, kijelöléshez tartozó tervmodult betölti a tervlap sorszámának megfelelő tervlap megjelenítésével. Az kijelölt tervlap ugrás funkció indítható a listasoron végzett jobb oldali egérgomb felengedésére előugró lebegő menüből való hívással is.
			Az 'Ugrás a kijelölt tervlapra' funkció indítható a lista ablakban bármely oszlopban végrehajtott dupla kattintással is!

Eltérések listázása külső állományba gomb érvényes lesz, ha a létesítmény valamely tervlapja tartalmaz eltérés bejegyzést. A funkció segítségével az eltéréseket tartalmazó tervlapokról az OmegaCAD ELEKTRO rendszerektől független listát tudunk készíteni.

Eltérések kezelése:

	Eltérések kezelése az OmegaCAD ELEKTRO rendszereknen

		Eltérések kezelése a dokumentáció kezelő rendszerben
		Eltérések kezelése a tervezőrendszerben
		Eltérések kezelésének beállítása
		Eltérés kezelés funkciói a dokumentáció-kezelőrendszerben
		Eltérés kezelés funkciói a tervezőrendszerben
		Eltérést tartalmazó dokumentumok megjelölése

Eltérések megjelölése a 'Létesítmény kezelő' modulban

Eltérések megjelölése a 'A mező tervlapjai' funkcióban

Eltérések megjelölése a 'Dokumentálás' modulban

		Eltérések megjelölése tervtípus kezelő modulokban
		Eltérések megjelölése a 'Létesítmény valamennyi tervlapja' funkcióban

Eltérések listázása külső állományba

Korlátozások/megjegyzések:

A dialógus ablak átméretezhető. Az átméretezett értékeket a rendszer megőrzi!
