Eltérés megjelölése egy elemen törlésre

Az 'Eltérés megjelölése egy elemen törlésre' funkcióval az OmegaCAD ELEKTRO 'LÉTINFO' dokumentáció kezelőrendszerben egy, a kurzorral kijelölt elemet jelölhetünk meg törlésre utaló jellel.

A törlésre utaló jelet a létesítményhez rendelt, alap grafikus szimbólum táblából választjuk ki: Szimbólum stílus beállítása [B] A kiválasztás során azt is meg kell adnunk, hogy a kiválasztott elem milyen vonal jellemzokkel jelenjen meg.

A törlés jelek elhelyezéséhez a kurzorral rá kell mutatnunk a törlésre szánt elemre.

Pozícionálás közben, a Pont beviteli állapotban, az egér jobb oldali gombjának lenyomásával elérhetők a Pont igazítási mód... funkciói.

Azt, hogy a törlésre utaló jelnek melyik grafikus alap szimbólum legyen és az milyen vonal jellemzőkkel jelenjen meg és milyen méretű legyen, azt a pontbeviteli folyamat alatt jobb oldali egérgomb felengedésre megjelenő menüben megjelenő Szimbólum stílus beállítása [B] funkcióból kijelölés közben is tudjuk állítani.

Ha a kijelölt ponthoz tartozik valamilyen elem, akkor azt a rendszer az elem tulajdonságától függően különböző számú és méretű törlési jellel fogja megjelölni.

A vonalas jellegű elemeket a beállított grafikus szimbólum elem méretének megfelelő nagyságú jellel jelöli meg. A szimbólumok távolsága a beállított méret 2,5 szerese lesz.

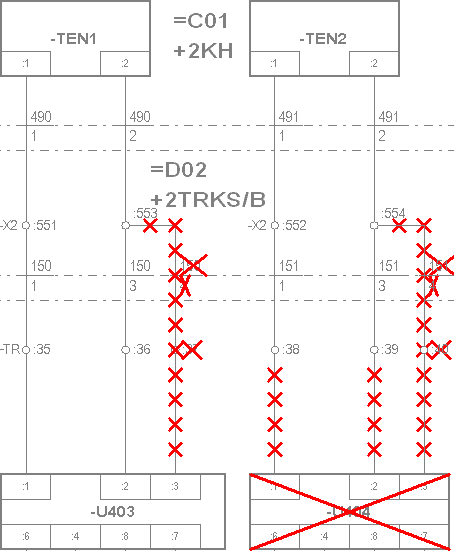

Eltérés megjelölése egy elemen törlésre: Minta

Más elemeknél a törlésre beállított grafikus szimbólum elem méretét a rendszer a törlendő elem méretének megfelelőre állítja be.

Olyan elemek esetében, mint például a kábel jel, vagy a sorkapocs jel, a rendszer annyi szimbólum elemet helyez el, ahány elemből az adott elem megjelenítése össze van állítva. Ha egy sorkapocsnak nincs beállítva a tervjel megjelenítése, akkor ennek a sorkapocsnak a törlése esetén egy törlési jellel kevesebb lesz.
