'Elrendezési (diszpozíciós) tervek készítése' modul

Elérés:

E L E K T R O ELRENDEZÉS tervezés

Elrendezés tervezés

Készülék elhelyezése a tervezett listáról...

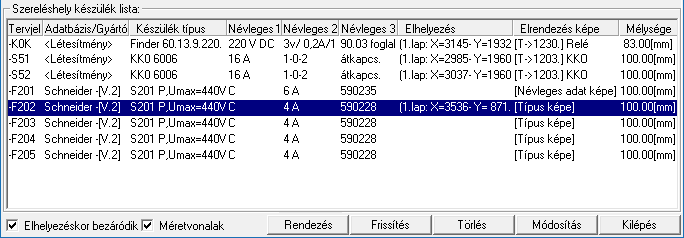

A parancs indítása után a képernyőre az áramút terven szereplő készülékek listája kerül, amelyen a készülékek adatai mellett a már elhelyezett szimbólumok pozíciói láthatók.

Ha a Készülék szereléshely kigyűjtése nincs elvégezve, akkor a funkció végrehajtása figyelmeztető hibajelzést ad és nem hajtható végre!

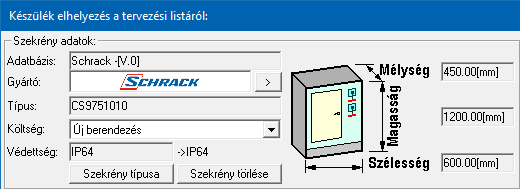

Az elrendezési terv készítését a beállított szereléshelyhez rendelt szereléshely elrendezési szimbólum (szekrény) törzsadattárból történő kiválasztásával és a tervlapon történő elhelyezésével kell kezdenünk.

gomb megnyomásával kiválaszhatjuk a szereléshely tartozó szekrényt az adatbázisból.

Ha a szekrény egy 'Gyártói adatbázis' eleme, akkor a Gyártó: ablakban megjelenik a kiadó logója, ha azt megadták, és érvényes lesz gomb, melynek használatával elérhetővé válik a 'Gyártói adatbázis' verzió változatainak története.

A 'Védettség' ablakban a kiválasztott szekrény IP védettségi adata látható. Ezt követően a -> jel után a szereléshelyhez megadott IP védetségi adat látható. Ha a kiválasztott szekrény IP védettségi értéke nem felel meg a szereléshelynek megadott értéknek, akkor a kiválasztott szekrény IP védettségi értéke piros színnel fog megjelenni! Az adatok táékoztatóak. Az értékek megfelelőségének, vagy nem megfelelőségének a tájékoztatást kivételével nincs további szerepe itt a tervezési folyamatban. (Ez nem azonos a szereléshely IP védettsége és tömszelencék automatikus kiválasztásának folyamatával!)

A 'Költség' ablakban módosítható a szekrény költségvetési kódja. Csak akkor érvényes, ha már van szekrény rendelve a szereléshelyhez.

Ha viszont a szekrény már elhelyezett, akkor az elhelyezési pozíciók megjelölésével az alábbi figyelmeztetést kapjuk.

A szekrény elhelyezett állapotában érvényes lesz a 'Szekrény törlése' funkció. Ha mégis törölni szerenénk, akkor hasonlóan a fentihez, figyelmeztetést kapunk.

'A szekrény nézetek elhelyezése:' részben tudjuk a szekrényhez megadott további nézeteket elhelyezni, illetve az elhelyezési adatait módosítani.

Az adatlista soron halvány zöld színnel jelölt adatsor a lemezkivágási terv elhelyezését jelzi. Ez ebben a funkcióban nem kezelhető! Ez a Kábel tömszelencék, szereléshely anyagai... funkció lemezkivágási terv szerkesztése a funkcióban történik.

A rendszer a készülékek elhelyezését nem engedélyezi, amíg a szekrényt el nem helyeztük.

Az aktuális készülék elhelyezése az 'Elhelyezés' nyomógombra kattintást követően a készülék képének a kívánt helyre úsztatásával történik. Ha a készülékhez a törzsadattárban nem rendeltünk körvonalrajzot, akkor előbb az elrendezési szimbólumok palettájáról kell a megfelelő képet kiválasztanunk.

A készülékek méretvonalakkal ellátott képe jelenik meg a terven, ha a 'Méretvonalak' check-gomb be van kapcsolva. Ehhez természetesen az szükséges, hogy az elrendezési szimbólum az adattárban méretezve legyen.

Ha az aktuális készülék már szerepel a terven, akkor az nyomógomb -ra változik és segítségével a készülék mozgathatóvá válik.

Az elhelyezett készülék képe a gombbal törölhető a tervről.

A nyomógomb segítségével a folyamat az elrendezési terv a tervhez tartozó készülékek grafikus képét a hozzárendelt a törzsadattári elem grafikus képének esetlegesen megváltozott rajzolatával szerkeszti újra, valamint aktualizálja a készülékeknek a tervlapokon elfoglalt pozícióját a listán, ha azt az alap grafikus szerkesztéssel módosítottuk.

Erre a funkcióra egyrészt azért van szükség, mert a terv elemei az általános szerkesztő parancsok segítségével is módosíthatóak, így pl. a szekrény és a készülékek képe mozgatható, másolható, törölhető, stb. Ilyen beavatkozások után a rajz és a készülék listák tartalma nem fogja fedni egymást. A frissítés hatására a mozgatott készülék pozíciója a listában módosul, a másolt készülék eredeti képe törlődik, a készülék pozíciója a listában másolt kép pozíciójával íródik felül, és a 'blokkal' törölt elem képe a listán szereplő helyen újra megjelenik.

Frissítés szükséges abban az esetben is, ha a már elhelyezett készülékhez rendelt kép változik. Ez előfordulhat abban az esetben, ha a törzsadattárban a készülékhez rendelt képet módosítjuk vagy cseréljük. Ugyanez a helyzet, ha az áramút terven nem szereplő (egyedi), de a terven már elhelyezett készülék típusát módosítjuk és az új típus képe eltér az előzőtől. Ilyenkor a készülék új szimbóluma csak a frissítést követően váltja fel a régit.

Az egyes elemek méretezési rajzolatának az elhelyezéskori bekapcsolt állapotát az 'Elhelyezés' oszlop végén megjelenő '*' karakter jelzi.

A funkció frissíti a Anyag és költségvetés listák készítése modul Anyaglista készítése rész Szereléshelyhez rendelt anyagok kezelése funkciójában is kezelhető anyaglista szekrény adatokra vonatkozó adatait.

Ezek a frissített adatok hasonlóan láthatók Kábel tömszelencék, szereléshely anyagai... funkció részében.
