Az OmegaCAD ENGINEER tervezőrendszer felhasználói kézikönyve

Áramútterv fedőlap tervezés, működési blokkvázlat készítés

"Áramútterv fedőlap tervezés" modul

Elérés:

 Menü:

E L E K T R O

Áramút FEDŐlap tervezés
Szerszámos:

Nyomógomb:

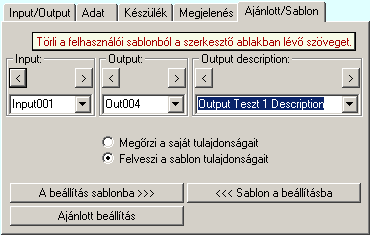

A beállítási panelen a logikai elemek megjelenítésének aktuális beállítása a felhasználói sablonba tárolható. Vagy a rendszer ajánlott beállítás állítható újra vissza.

---> ---> ---> --->

Megőrzi a saját tulajdonságait

Ebben az esetben az elem megjelenítési tulajdonságai a módosítás megkezdésekor nem változnak meg. Megtartja a rajzon tárolt tulajdonságait .

Felveszi a sablon tulajdonságait

Ebben az esetben az elem megjelenítési tulajdonságai a módosítás megkezdésekor az aktuális sablon megjelenítési értékeit veszi fel.

Az aktuális elem megjelenítési beállításait a felhasználói sablonba tároljuk.

A korábban a felhasználói sablon beállításait az aktuális elem beállításába másoljuk!

A parancs segítségével visszaállíthatók az alapértelmezés szerinti értékek.

A logikai elemek kezelésére vonatkozó felhasználói beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\Boolean.ini' állományban tárolja.


Lásd:
Logikai elem input/output adatainak megadása
Logikai bemetek, kimenetek száma

Egyedi logikai elem input/output adatainak megadása
Egyedi logikai bemetek, kimenetek száma. (Elem neve. Könyvtár)

Logikai elemhez rendelt fizikai készülék adatainak megadása
Logikai elem grafikai megjelenítésének beállítása
Ajánlott jellemzők visszaállítása. Felhasználói sablonok kezelése

Logikai működési összefüggések ábrázolása a OmegaCAD ELEKTRO rendszerben

Egyenletek szerkesztése

Logikai elem módosítása

Logikai elem törlése


Korlátozások/megjegyzések:

A logikai elemek kezelésére vonatkozó felhasználói beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\Boolean.ini' állományban tárolja.
