Az OmegaCAD ENGINEER tervezőrendszer felhasználói kézikönyve

Áramútterv fedőlap tervezés, működési blokkvázlat készítés

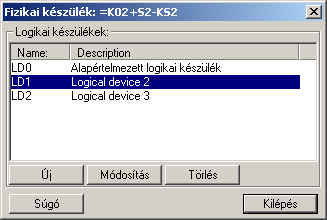

Új logikai készüléket adhatunk meg a kijelölt fizikai készülékhez.

Az lNode logikai készülékhez rendelés megváltoztatását a Védelmi/irányítástechnikai készülék módosítása... funkcióban lehet végrehajtani!

A kijelölt logikai készülék nevét és elnevezését módosíthatjuk a funkcióval. Nem lehet az LD0 logikai készülék nevét megváltoztatni!

A kijelölt logikai készüléket törölhetjük a funkcóval. Ez itt csak akkor érvényes, ha a logikai készülékhez nincs lNode rendelve. Nem lehet az LD0 logikai készüléket törölni.

A gomb megnyomásával kilépnünk a funkcióból. A megadott, módosított logikai készülék objektum adatok mentésre kerülnek! Függetlenül attól, hogy a készülék módosításból milyen módon lépünk ki.

Korlátozások/megjegyzések:

Az IEC 61850 objektumok [Logical device, Data Attrib, Data, DataSet, Goose] nevei maximum 32 karaktert tartalmazhatnak.

Az IEC 61850 objektumok [Logical device, Data Attrib, Data, DataSet, Goose] elnevezései maximum 128 karaktert tartalmazhatnak.

Az egyes goose objektum csoportokban nem lehet két azonos nevű elemet megadni! Ha mégis ezt tennénk, akkor a következő hibaüzenetett kapjuk:

A goose objektumok nevének legalább két karaktert kell tartalmazniuk! Ha ettől kevesebbet adunk meg, akkor a következő hibaüzenetett kapjuk:
