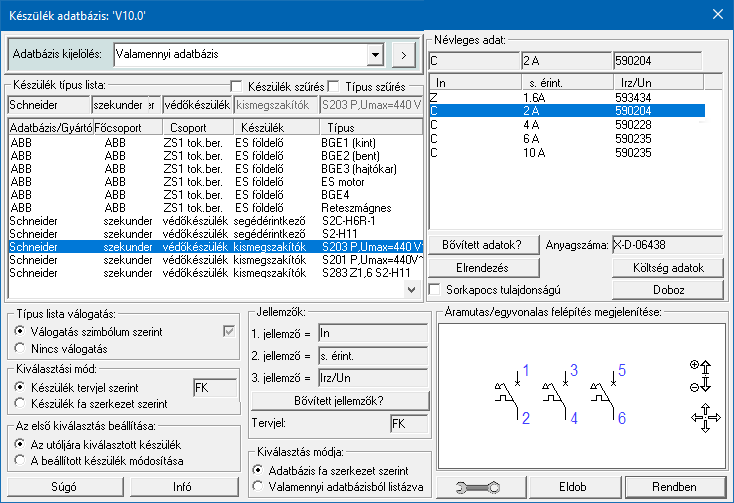

Például, ha még abban is bizonytalanok vagyunk, hogy a keresett elem mely adatbázisban van, akkor lehetőség van arra,
hogy a rendelkezésre álló valamennyi adatbázis teljes listájában keressünk, szűkítve a keresési listát az
esetleg ismert készülék név, vagy készülék típus részleges azonosságával.
Ha a kijelölt adatbázis 'Gyártói adatbázis',
akkor lesz a  gomb,
melynek használatával elérhetővé válik a 'Gyártói adatbázis' kiadójának adatai
és a kiadások verzió változatainak története.
A kiválasztáshoz az alábbi beállításokat tehetjük meg a  gomb segítségével:
A teljes listázás esetén érvényesek 'Kiválasztási
mód:' és a 'Típus lista válogatás'-ra beállított
opciók. Ezen túlmenően használhatjuk még az alábbi lista szűkítést:
|
|
Készülék szűrés
|
|
Bekapcsolt állapotában csak azok az adat sorok
jelennek meg, amelyek készülék nevében a szűrésre
megadott szöveg részlet megtalálható. Ha nincs szöveg megadva, a szűrés
nem működik.
|
|
|
Típus szűrés
|
|
Bekapcsolt állapotában csak azok az adat sorok
jelennek meg, amelyek típus nevében a szűrésre
megadott szöveg részlet megtalálható. Ha nincs szöveg megadva, a szűrés
nem működik.
|
Ha az adatbázis teljes típuslista túl nagy,
lehetőség van tervjel és szimbólum tartalom szerint válogatott listáról

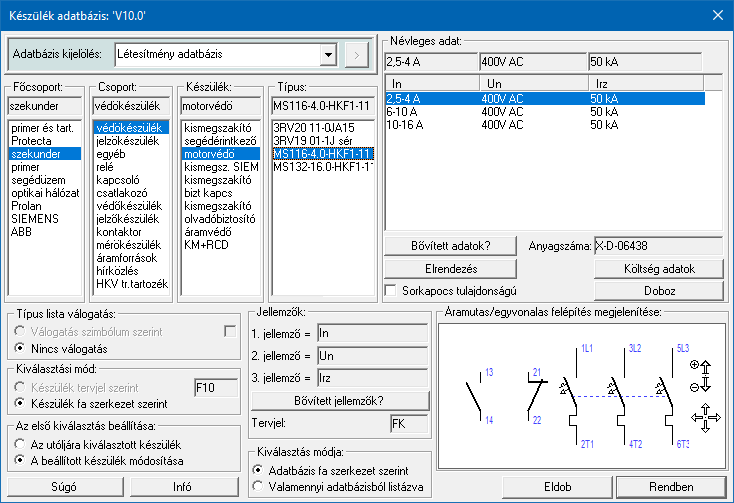

választani. A 'Készülék adatbázis:' párbeszédpanelen a rádió
nyomógombokkal történik az automatikus válogatási mód beállítása.
Kiválasztási mód:
|
A tervjel szerinti válogatási mód alkalmazásakor
a 'Készülék tervjel szerint / Készülék fa szerkezet szerint' beállítások
között kell választanunk.
|
|
|
Készülék tervjel szerint
|
|
Tervjel szerinti válogatás esetén csak a
tervlapon elhelyezett szimbólum tervjelével egyező készüléknevek közül
választhatunk. Ez a lista szűkítési mód csak akkor használható hatékonyan,
ha mind az áramút szimbólumok a szimbólum adatbázisban, és mind a készülékek a
készülék adatbázisban az adott elemre jellemző tervjelekkel feltöltöttek.
|
|
|
Készülék fa szerkezet szerint
|
|
Készülék fa szerkezet szerinti válogatás
beállítás esetén nincs szűrés. Minden adatbázis elem megjelenik.
|
Típus lista válogatás:
|
|
Válogatás szimbólum szerint
|
|
Szimbólum szerinti válogatás esetén a rendszer
csak azokat a típusokat ajánlja a listán, amelyek tartalmazzák a tervlapon
elhelyezendő szimbólumot is.
|
|
|
Nincs válogatás
|
|
Ebben az esetben az adatbázis minden eleme
megjelenik a listán.
|
A két típuslista válogatási (szűkítési)
módot együtt is használhatjuk. Ha a válogatott típuslista nem felel meg, a
törzsadattár teljes választékából kell választanunk, ekkor a törzsadattár
fa-szerkezetében haladva a "Főcsoport", "Csoport", "Készülék", "Típus"
lista elemeinek választásával bármely típus elérhető.
A rendszer végül csak a létesítmény törzsadattári
szimbólum felépítésben az aktuális szimbólumot tartalmazó típus hozzárendelését
engedi elvégezni. Ha az adatbázis teljes típuslista túl nagy, lehetőség
van tervjel és szimbólum tartalom szerint válogatott listáról választani. A
'Készülék adatbázis:' párbeszédpanelen a rádió nyomógombokkal
történik az automatikus válogatási mód beállítása.
Az első kiválasztás beállítása:
|
Ebben azt állíthatjuk be, hogy a törzsadatbázis
kiválasztásba belépve, listázásakor a mely elem legyen először beállítva.
|
|
|
Az utoljára beállított készülék
|
|
Ebben az állapotban az adatbázisban utolsóként
kiválasztott készülék kerül megjelenítésre a teljes fa szerkezeti elérési
útvonallal együtt. Ebben az esetben használható a 'Készülék tervjel
szerint' és a 'Válogatás szimbólum szerint' válogatási
opciók.
|
|
|
A beállított készülék módosítása
|
|
Ez az opció csak akkor érvényes és használható,
ha valamely meglévő készülék típusát szeretnénk módosítani. Bekapcsolt
állapotában a rendszer a módosításra kijelölt készüléket jeleníti meg az
adatbázis fa szerkezeti elérési útvonalával együtt. Ekkor a 'Készülék
tervjel szerint' és a 'Válogatás szimbólum szerint'
válogatási opciók nem használhatók. Ezeket a rendszer automatikusan
kikapcsolja.
Ha meglévő készülék típusa ebben az opcióban
nem jelenik meg helyesen. (Azonos készülék, típus és névleges adat) Vagy az
opció meglévő típus esetén mégsem lesz érvényes, azaz nem kapcsolható be,
akkor a módosítandó készülék típus nem azonosítható egyértelműen az
adatbázisban! Ez létesítményi adatbázis hibára utal!!! Ekkor ajánlott elvégezni
a
Tervek automatikus kiértékelése modul
 Ellenőrzés funkcióját!
|
 |

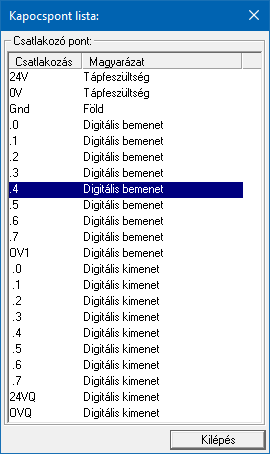

Doboz felépítés megtekintése
|
|
Doboz felépítés esetén a nyomógombra kattintva
jelenik meg a 'Kapocspont lista:', a készülék doboz kapocspont
felépítési táblázata.
|
 |

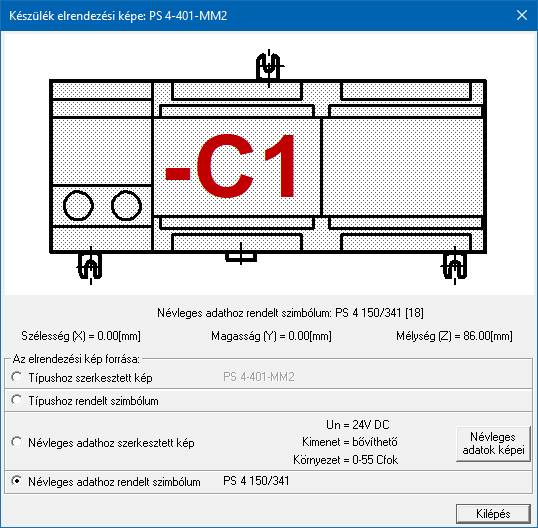

Elrendezési kép megtekintése
|
|
A nyomógombra kattintva jelenik meg az 'Elrendezés
szimbólum képe:', s Segítségével ellenőrizhető, hogy az
adott típushoz tartozik-e, és milyen elrendezés szimbólum.
|
Áramutas/egyvonalas felépítés
megjelenítése: minta ablak:
|
A mintában a kép mindig az aktuálisan kijelölt
készülék típus felépítését mutatja.
A minta rajz kép mérete és helyzete a
billentyűzet segítségével is változtatható! Az érvényes billentyű
parancsok:
|
Kép méret növelése 1,5 szeresére.
|
|
F7, és '*' (szorzás) gomb:
|
|
Kép méret csökkentése 1,5 szeresére.
|
|
F8, F10, Home, Delete, End, és a "0" és az "5" gombok:
|
|
Az eredeti képméret és helyzet visszaállítása.
|
|
A nyíl iránya (számgomb helyzetének
megfelelő irányban) az ablak elmozdítása az aktuális ablak méret felével.
|
|
Névleges adat kiválasztása
A típus kiválasztást követően megadhatjuk a
készülék névleges adatait is. Egy típushoz a törzsadattárban több névleges adat
jellemző tárolható, a megfelelő adatokkal rendelkező típus
választását az ablak névleges adatok listájából választva végezhetjük el. A
jellemző későbbi módosítását a rendszer támogatja.
|
|
