Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Sorkapocs elhelyezése

Kötéspontot nem csak sorkapoccsal hozhatunk létre. Használhatunk virtuális kötéspontot, azaz átkötéspontot, vagy úgynevezett csavaros kötéspontot is. Ebben az ablakrészben kell beállítanunk a kapcsolat jellegét. Ha nem sorkapocs van beállítva, akkor a sorkapocsra vonatkozó funkciók érvénytelenek lesznek.

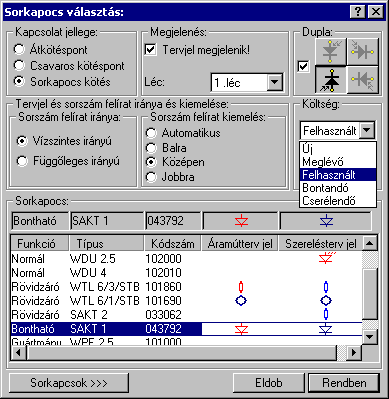

A 'Sorkapocs választás:' párbeszédpanelen a 'Kapcsolat jellege:' választást a rádió nyomógombok megfelelő beállításával végezzük. Ha átkötés pontot vagy csavaros kötéspontot állítottunk be, akkor nem választhatunk törzsadattári sorkapocs típust, viszont amikor a 'Sorkapocs kötés' jelleg van beállítva, ki kell választanunk a listáról a megfelelő típust a párbeszédpanelen. Ekkor a választott típusnak megfelelő szimbólummal jelenik meg az elhelyezendő sorkapocs a tervlapon.

A típuslistán a mező tervezés kezdetekor csak a négy alaptípus név látható. A megfelelő típuslista kialakítás a 'Sorkapocs lista megadása:' ablakban történik, amelyet nyomógombbal lehet elérni a párbeszédpanelről. (Lásd: Sorkapocs lista karbantartása...)

A sorkapocs felveszi a választásnak megfelelő törzsadattári sorkapocs típust amennyiben előzőleg a sorkapocs listát típussal feltöltöttük.

Ha a sorkapocs listát a sorkapcsok rajzi elhelyezését követően töltjük fel a törzsadattári típusokkal, vagy a típust később módosítjuk, akkor a korábban a rajzon elhelyezett sorkapcsok a lista megfelelő sora szerinti új típust veszik fel.

A listát utólag módosíthatjuk, ekkor a korábban a rajzra felvitt sorkapcsok típusa az adott új típust veszi fel.

A szereléshelyen lécre osztva helyezhetjük el a sorkapcsokat. A rendszer a szerelési terven a sorkapcsokat lécre rendezve helyezi el, és az elemzés modulban a sorkapocs azonosító sorszám kiosztás eljárása minden lécre külön indítva történik.

A 'Sorkapocs választás:' párbeszédpanelen be kell állítanunk a sorkapocs-léc megjelenítést, és a sorkapocs-léc azonosító nevét, amelyre a sorkapcsot elhelyezzük. A sorkapocs-léc a legördülő ablak részben állítjuk be. Alapértelmezésben az '1. Léc' lesz beállítva. Itt állítjuk be a sorkapocs-léc tervjelének megjelenítését illetve a megjelenítés megszüntetését, a Tervjel megjelenik / nem jelenik meg check ablak megfelelő állásával.

A sorkapcsok -Dupla- pozíción is elhelyezhetők, azaz a felső és alsó bekötési oldaluk az áramút terven is egyértelműen megkülönböztethető. Továbbá a felső és alsó oldal közötti részben egyszerű rajzolat is elhelyezhető, mellyel a sorkapocs funkciót szimbolikusan meg lehet jeleníteni. Az egyszerű szimbólum a szerelési terven is megjeleníthető, sőt igény szerint a grafikus képe más is lehet, mint az áramút terven megadotté.

A -Dupla- sorkapcsok alatt nem az emeletes, több szintű sorkapcsokat értjük, ha nem azt, hogy az áramút terven dupla, két raszter pozíciót foglal el a sorkapocs.

A 'Sorkapocs választás:' párbeszédpanel 'Dupla:' elnevezésű csoportjában azt tudjuk beállítani, feltéve, hogy a kijelölt sorkapocs típus a sorkapocs listában alkalmas -Dupla- elhelyezésre, hogy az elhelyezendő sorkapcsot valóban -Dupla- pozíción helyezzük-e el, és ha igen, akkor milyen forgatási helyzetben legyen az áramút terven.

-Dupla- pozíción elhelyezett sorkapocsra minta az áramút terven.

Az elhelyezendő sorkapocs költségkódját is beállíthatjuk a 'Sorkapocs választás:' párbeszédpanel a 'Költség:' csoportban egy legördülő listán megjelenik a négy lehetséges tulajdonság név, a listáról történt választással kell a beállítást elvégezni. Alapértelmezésben a sorkapocs új jellemzőt kap.

Az itt beállított jellemzőket a költségvetés modul fogja felhasználni.

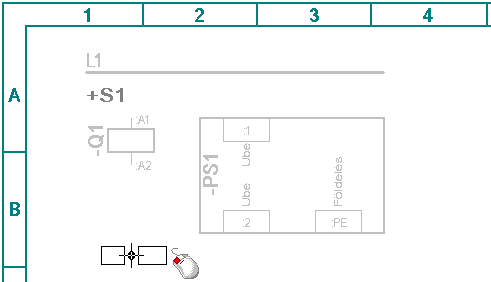

Az új sorkapocs helyének kijelölése: [ESC=Kilépés!]

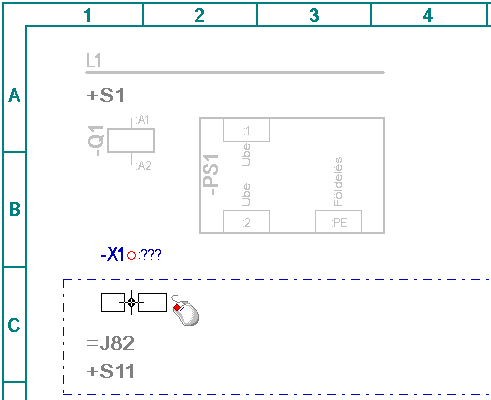

Az új sorkapocs helyének kijelölése: [ESC=Kilépés!]

A Tervek automatikus kiértékelése modul sorkapocs elemzés funkciójának végrehajtásával. Meg kell viszont jegyezni, hogy az =J82+S11 szereléshelyet Megjelenített állapotúra állítottuk be. Az ilyen szereléshelyek nem vesznek részt az elemzésekben, ezért az ide elhelyezett sorkapocs nem fog sorszámot kapni az elemzés során!

A Sorkapocs módosítása funkcióban a sorszám magadásával. Ilyenkor a sorkapocs sorszám prioritást kap és ezt a sorszámot a sorkapocs elemzés nem írja felül!

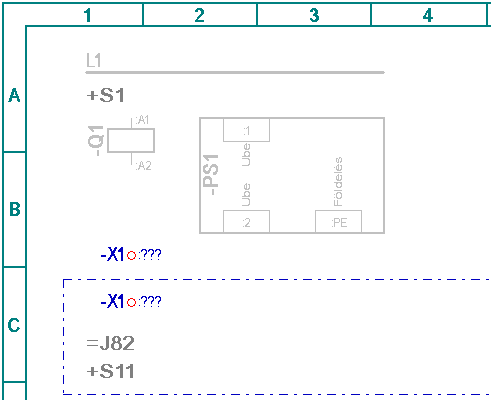

A szerkesztés eredményeként létrejött tervrészlet.

Korlátozások/megjegyzések:

A sorkapocs üres területen, vezetéken vagy körvezetéken helyezhető el.

Ha korábban automatikus sorkapocs típus adást állítottunk be a Tervezési opciók... funkcióban, akkor elmarad a rendszer típusra vonatkozó kérdése, ezt a beállítást akkor alkalmazzuk, amikor azonos típusú sorkapcsok elhelyezése szükséges és a tervezést gyorsítani kívánjuk a típusra vonatkozó kérdés elhagyásával. A típusra vonatkozó rendszer kérdést később vissza állíthatjuk.

Ha az elhelyezendő sorkapocs típus csavaros kötéspont, és a kijelölt helyen nem lehet csavaros kötéspontot elhelyezni, akkor a rendszer átkötés pontot fog elhelyezni és rövid hangjelzést ad. (Csavaros kötéspont csak körvezetéken helyezhető el).

Azon sorkapcsok, amelyekhez adtunk meg szimbólumot, mely az áramút terven a -Dupla- elhelyezésnél megjelenik, elhelyezhetők egyszerű szimpla sorkapocsként is!

Azon sorkapcsok, amelyekhez nem adtunk meg szimbólumot, mely az áramút terven a -Dupla- elhelyezésnél megjelenik, azok nem helyezhetők el -Dupla- sorkapocsként!

Ha a sorkapocshoz volt megadva áramút terven megjelenő szimbólum, és ilyen sorkapcsokat helyeztünk el az áramút terven -Dupla- módon, és utólag töröljük az áramút terven megjelenő szimbólum hozzárendelést, akkor a már elhelyezett -Dupla- sorkapcsok továbbra is -Dupla- opcióval lesznek elhelyezve, de az áramút terven az alapértelmezett szimbólum jelenik meg a sorkapocs képben!

A sorkapocs lista ellenőrzésre kerül, olyan szempontból, hogy a lista megjelenítési sorrendjéből nem hiányzik-e elem, vagy valamely megjelenítési sorban nincs-e két elem. Ha a lista ilyen szempontból hibás, akkor az alábbi hibajelzés jelenik meg!

De a javítás itt nem automatikus. A javítás elvégzéséhez végre kell hajtani a Tervek automatikus kiértékelése Ellenőrzés funkciót!
