'Áramútterv logikai tervezés' modul

Elérés:

E L E K T R O Áramút LOGIKAI tervezés

Áramút tervezés

Módosítások

Egyedi elem Készülék módosítása

Ezekkel a készülék építési lehetőségekkel olyan egyedi készülék felépítéseket hozhatunk létre a tervben, amelyek egyetlen törzsadatbázisban sem kerültek megadásra. Egyedileg adhatjuk meg készülék jellemzzőjüket, a hozzárendelt névleges adatokkal, a szimbólum felépítésüket, vagy doboz felépítésüket.

Típus nélküli készüléket a tervben létrehozhatunk úgy, hogy új készülék elhelyezésekor egyszerrűen nem határozzuk meg a típust. Azaz, nem választunk hozzá készülék típust az adatbázisok egyikéből sem.

gomb használatával alakítjatjuk vissza típus nélkülivé a készülékket abban az esetben, amikor a készüléknek korábban már választottunk típust. Ekkor a visszaalakítás véglegesítéséhez az alábbiak szerint járhatunk el:

	Válasz esetén a készülék megtarja a típus elnevezését, készülék jellemzőit és a hozzárendelt névleges adatokat, továbbá megtartja a korábbi típushoz tartozó kapocspont azonosítókat is. Megtartja azon szimbólumait is, amelyek eddig nem kerültek elhelyezésre a terven. Viszont elveszíti korábbi adatbázishoz rendelt típusát.
	Válasz esetén a készüléknek a típus elnevezése, készülék jellemzői és a hozzárendelt névleges adatok törlésre kerülnek. A csatlakozási pontok azonosítóit 1-el kezdődő azonosítókkal helyettesíti. De megtartja azon szimbólumait is, amelyek eddig nem kerültek elhelyezésre a terven. Viszont elveszíti korábbi adatbázishoz rendelt típusát.
	Válasz esetén nem történik átaklakítás. Minden változatlan marad

Ha elvégezzük az átalakítást, akkor a gomb erre vált, és minden olyan készülék esetén ez jelenik meg, amely típus nélküli.

A típus nélküli készülék készülék jellemzőit, névleges adatait, szimbólum és, vagy doboz felépítését az alábbi panel segítségével alakíthatjuk tovább:

A készülék típus neve:

Készülék jellemzők:

Készülék felépítés

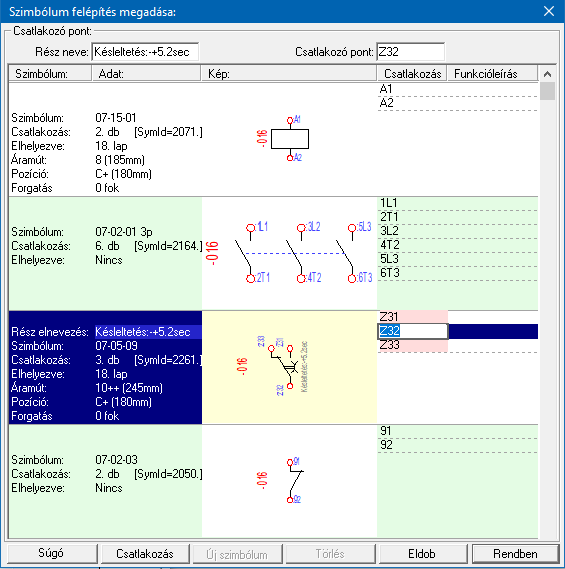

A panelen a készülék szimbólum felépítéséhez tartozó kapocspont azonosítókat, a szimbólumhoz tartozó készülékrész elnevezést adhatjuk meg, módosíthatjuk. Függetlenül attól, hogy a készülékrész elhelyezett-e a terven, vagy sem.
Rész neve: szerkesztő ablakban a kijelölt szimbólumhoz tartozó készülékrész elnevezést, Csatlakozó pont: szerkesztő ablakban a kijelölt szimbólum kijelölt kapocspont azonosítóját szerkeszthetjük.

A 'Csatlakozó pont' módosítás elvégezhető a lista ablakban is a listasorban a 'Csatlakozás' hasábban elvégzett dupla egér kattintás után megjelenő szerkesztő ablakban.

A Rész neve: és a Csatlakozó pont: szerkesztő ablakok csak akkor érvényesek, ha a kijelölés olyan szimbólum helyen van, amelyhez meg van adva a szimbólum. Ekkor érvényes a Csatlakozás gomb is, ahol ezek az adatok más felhasználói felületen adhatók meg.

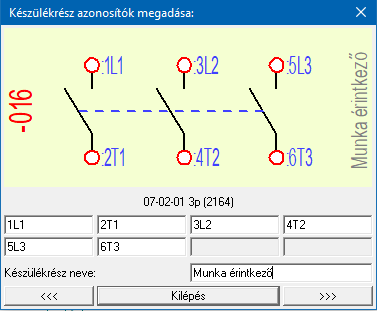

Az ablakban a szimbólum képét látjuk a megadott csatlakozáspont azonosítókkal. A szerkesztő ablakban mindig annyi csatlakozáspont azonosító ablak van, amennyi csatlakozási pontja van a kijelölt készülékrészhez megadott szimbólumhoz rendelt keretnek.

A szimbólum kép alatti mezőben látható

Az érvényes szöveg szerkesztő ablakban megadhatjuk a készülékrész csatlakozópont azonosítóit.

A 'Készülékrész neve:' szöveg szerkesztő ablakban adhatjuk meg a készülékrész elnevezését. /Nem kötelező!/

		A gombbal a készülék előző szimbólumára térhetünk át. Ha az első szimbólum van a szerkesztő ablakban, akkor a gomb érvénytelen.
		A gombbal a készülék következő szimbólumára térhetünk át. Ha az utolsó szimbólum van a szerkesztő ablakban, akkor a gomb érvénytelen.

A készülék azon szimbólumai amelyek az áramútterven már elhelyezettek, azok már nem módosíthatók, nem törlhetők. Így az 'Új szimbólum' gomb csak akkor érvényes, ha a kijelölés olyan soron van, amelyhez nincs még szimbólum megadva, vagy még nincs elhelyezve a terven. (A listasor halvány zöld színnel is jelölve!). Használatával a:

Szimbólum kiválasztása részben új szimbólumot adhatunk meg.

A 'Törlés' gomb csak akkor érvényes, ha a kijelölés olyan soron van, amelynek van szimbóluma és még nincs elhelyezve a terven. Használatával a szimbólumot eltávolítjuk a készülékből.

Az egyes csatlakozási pontokhoz tartozó funkcióleírás adatok a lista 'Funkcióleírás' oszlopában megjelennek, de ezek nem itt, hanem a:
Szimbólum kapocspont funkcióleírás megadása panelen szerkeszthetőek.

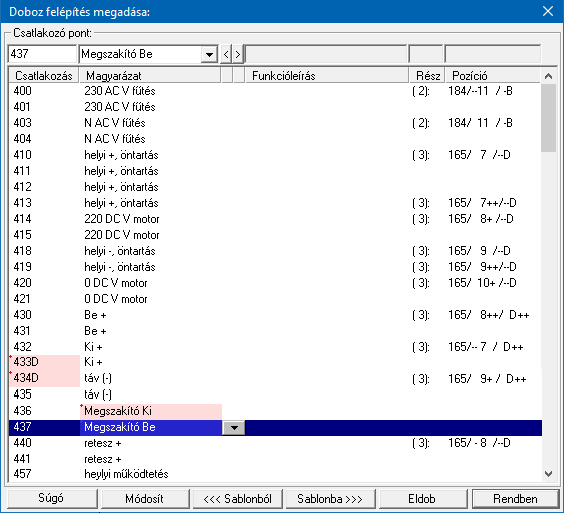

A panelen a készülék doboz felépítéséhez tartozó kapocspont azonosítókat, és a kapocspont jelhez tartozó leíró magyarázatokat adhatjuk meg.

Fontos: A típus nélküli készülékekhez valamennyi lehetséges doboz kapocspont jellemzőt szerkeszthetjük, de a készüléknek a listákon csak addig lesznek felsorolva a kapocspontjai, amíg a terven elhelyezett utolsó kapocspont is megjelenik!

A 'Csatlakozás', vagy a 'Magyarázat' módosítása elvégezhető a lista ablakban is a listasorban a 'Csatlakozás', 'Magyarázat' hasábban elvégzett dupla egér kattintás után megjelenő szerkesztő ablakban. Ebből az ablakból szerkesztés után úgy léphetünk ki, hogy: Az egérrel egy másik adatsorra kattintunk, de a dupla kattintási időn belül nem kattintunk egyik adatsorra sem! Ekkor a kijelölés az új adatsorra kerül. Az 'Esc' billentyűt megnyomjuk. A kijelölés ezen az adatsoron marad. De a szerkesztő ablakban történt változások ekkor nem kerülnek rögzítésre. Az 'Enter' billentyűt megnyomjuk. A kijelölés, ha van még, azaz nem az utolsó adatsoron álltunk, a következő adatsorra kerül, és ezen az új adatsoron szintén ebben a szerkesztő ablakban végezhetjük az adatmegadást. Ha szükséges, a rendszer görgeti a lista ablakot. (Ha a lista ablak alján történik a szerkesztés.) A lefelé nyíl billentyűt megnyomjuk. A működés ugyan az, mint az 'Enter' billentyű esetén. A felfelé nyíl billentyűt megnyomjuk. A működés hasonló a lefelé nyíl billentyű működéséhez, de a szerkesztő adatsor, ha van még, azaz nem az első adatsoron álltunk, az előző adatsorra ugrik, és ott folytathatjuk az adat megadást. A 'Magyarázat' megadás elvégezhető a lista ablakban is a gombok alatti listasorban a gombon elvégzett dupla egér kattintás után megjelenő felhasználói sablonban tárolt szöveg közüli választassal is.

A nyomógomb segítségével a készülékhez kijelölt csatlakozó pontjának azonosítóját vagy a csatlakozóponthoz rendelt kiegészítő magyarázatot módosíthatjuk.

Az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!

Az egyes csatlakozási pontokhoz tartozó funkcióleírás adatok a lista 'Funkcióleírás' oszlopában megjelennek, de ezek nem itt, hanem a:
Doboz kapocspont funkcióleírás megadása panelen szerkeszthetőek.

A funkcióval a szerkesztés alatt álló készülék doboz kapocspont azonosítóit, és a kapocspontokhoz megadott magyarázat leírásokat tárolhatjuk egy sablon állományba, mely egy másik doboz felépítésű készülék kapocspontjainak megadásához bármikor újra felhasználhatunk.

Tartalom:

A doboz kapocspont sablon fájl későbbi áttekinthetőbb felhasználása érdekében a készülékről és a megadott adatoktról jellemző adatokat adhatunk meg Tartalom részben:

Statisztika:

A Statisztika részben annak a készüléknek a kapocspontjairól és magyarázattal való ellátottságáról látunk adatokat, amely készülékből a sablon adatai készülnek.

Csatlakozó pont:

A Csatlakozó pont listák több nézetben is láthatók. Az első a "Sablon kapocspontok és magyarázatai" a készítendő sablon csatlakozó kapocspontjait és a hozzá megadott magyarázat leírásokat tartalmazza a következők szerint:

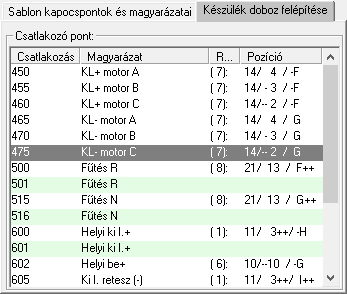

A második a "Készülék doboz felépítése" a készülék doboz kapocspontjait, a doboz magyarázatokat tartalmazza::

Azt a doboz kapocspont sablon fájlt, amelybe az adatokat akarjuk elmenetni a tallózóban adjuk meg. A rendszer mindig az utoljára használt könyvtárban ajánlja fel a helyet doboz kapocspont sablonoknak.

Ha ablakból a gombbal lépünk ki, akkor a készülék kapocspontjai és a megadott magyarázatok leírásokkal együtt a kijelölt sablon állományba tárolódnak.

Ha olyan sablont adunk meg, amely már létezik, akkor a fenti hibajelzés szerint dönthetünk a továbbiakról.

Ha az új sablon állományt valamely oknál fogva nem lehet megnyitni írásra, akkor a fenti hibajelzést kapjuk. Ennek rendszerint az az oka, hogy a fájl valamely más szerkesztővel már megnyitott!

A doboz kapocspont sablon szerkesztése táblázat kezelővel, szövegszerkesztővel:

A doboz kapocspont sablon állományok fájlnév kiterjesztése a *.Csv' extenzió. Ez a kiterjesztés általánosan az egyszerűsített táblázat állományok formátuma, ahol az egyes adatcellákat pontosvesszővel választanak el egymástól. Itt ebben a doboz kapocspont sablon állomány kezelésben az alábbi szabályok és korlátok között használjuk, amelyeket betartva bármely táblázatkezelővel, vagy egyszerű szövegszerkesztővel is készíthetünk, szerkeszthetünk ilyen sablonokat.

1. Fő szabály

Ahhoz, hogy a rendszer az adott *.csv állományt doboz kapocspont sablonnak ismerje fel az a szükséges és elégséges, feltétele, hogy az első két adat a fenti Kapocspont és a Magyarázat legyen. Továbbá a hibátlan beolvasáshoz, hogy a tartalomnak mindig csak két oszlopa legyen.

A szövegszerkesztő mintában jól látható, hogy az adatsorok adatcellái között pontosvessző elhelyezése szükséges. Ha adunk meg magyarázatot, akkor beolvasásákor a készülék ennek a kapocspontjának a magyarázata törlődni fog, ha korábban volt megadva hozzá.

Az egyszerű szövegszerkesztő használata lehet a leghatékonyabb mód arra, hogy ezeket a sablon állományokat létrehozzuk, módosítsuk.

2. Szabály

A doboz kapocspont sablon fájl későbbi áttekinthetőbb felhasználása érdekében a készülékről és a megadott adatoktról jellemző leírást adhatunk meg a Tartalom részben. Ez nem kötelező, teljes egészében elhagyható rész. De ha megadjuk az alábbiak szerint járjunk el:

Elvileg tetszőleges tartalom sort adhatunk meg, de beolvasáskor a rendszer maximum 10 sor fog megjeleníteni!

3. Szabály

A következő szabály szerint adjuk meg a tényleges tartalmat, a készülék kapocspont azonosítókat, és a hozzájuk rendelt magyarázat leírásokat. Ezek az adatsorok követik a tartalmi adatokat. Ha nincs tartalmi adat, akkor közvetlenül a fejléc után a második oszlopban már elhelyezhetők.

Nincs korlátja a kapocspont azonosító és a magyarázat leírások sorainak számában.

Az így tárolt, vagy a leírt szerkesztési módok valamelyikével előállított doboz kapocspontokat és magyarázatokat bármely más típus nélküli készülékhez betölthetjük az alábbi funkció segítségével. A betöltés után a doboz ksézülék kapocspontok fizikai sorrendjében a doboz kapocspontok azonosak lesznek a sablonban megadottakkal.

A doboz kapocspont sablon betöltésekor a korábbi, Készülék doboz kapocspont sablonba funkcióval eltárolt kapocspont adatokat rendelhetjük a szerkesztés alatt álló készülék doboz kapocspontjaihoz.

A doboz kapocspont sablon a készülék doboz kapocspontjait, és az azokhoz megadott magyarázatokat tartalmazza. A felhasználás során csak a kapocspont listában elfoglalt helyzet szerint történik az összerendelés.

A doboz kapocspont sablon fájlt a tallózóval választjuk ki, amely mindig az utoljára használt könyvtárban keresi a ezeket a sablonokat.

A doboz kapocspont sablon fájl kiválasztása után a sablon állomány adatai megjelenek a tallózó ablakban, amelyek a következő információkat tartalmazzák:

Tartalom:

Az Tartalom részben részletes információkat kaphatunk a készülék doboz kapocspont sablon állomány tartalmáról, ha azt készítésekor megadták.

Statisztika:

A Statisztika részben annak a készüléknek a felépítéséről és kapocspontjairól látunk adatokat, amely készülékbe a sablon kapocspont adatai betöltődnek.

Csatlakozó pont:

A Csatlakozó pont listák több nézetben is láthatók. Az első a "Sablon kapocspontok és magyarázatai" a sablon kapocspontjait és a készülékben meglévő kapocspontokat tartalmazza a következők szerint:

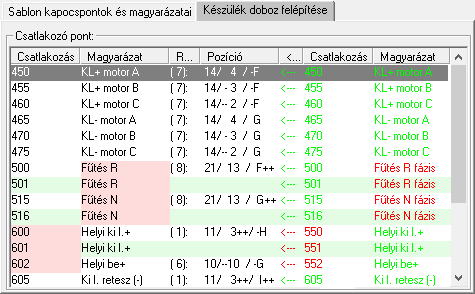

A második fül a "Készülék doboz felépítése" a készülék doboz kapocspontjait, a doboz magyarázatokat és a hozzá a sablonban megadott kapocspont azonosítókat és magyarázat leírásokat tartalmazza:

Ha a kijelölt sablon állomány nem doboz kapocspont sablont tartalmmaz, akkor ezt a hibajelzést kapjuk!
Ennek egyik legvalószínűbb oka, hogy a sablon állomány nem a rendszer által egy doboz készülék kapocspontjaiból készült, hanem inkább valamely más táblázat szerkesztővel, vagy szöveg szerkesztővel.

Ha a sablon állományt valamely oknál fogva nem lehet megnyitni, akkor a fenti hibajelzést kapjuk. Ennek rendszerint az az oka, hogy a fájl valamely más szerkesztővel már megnyitott!

A sablonból betöltött készülék kapocspontok a készülék doboz felépítés szerkesztési állapotához rendelődik hozzá, ha az ablakból a gombbal lépünk ki. Teljesen véglegessé csak akkor vállik, ha a "Típus nélküli >>>" ablakból is hasonlóan a a gombbal lépünk ki, hiszen itt még további módosításokat is tehetünk.
