Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Készülékrész cseréje

Készülékrész kijelölése cserére: [ESC=Kilépés!]

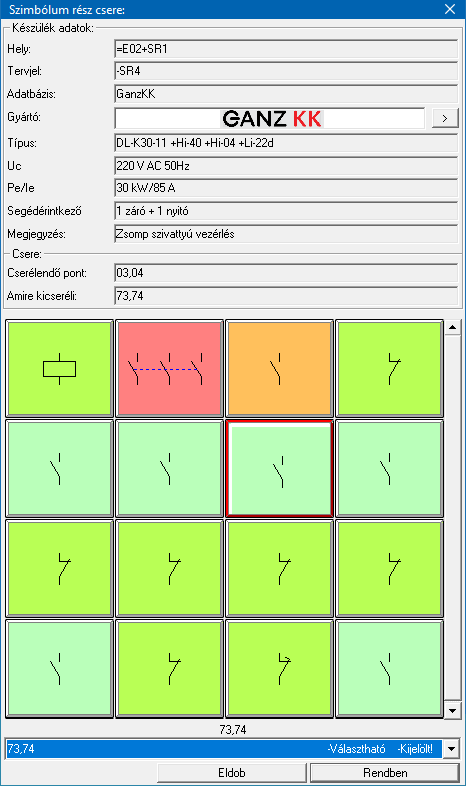

Szimbólum választása esetén a kijelölt készülék 'Szimbólum csere:' párbeszédpanel jelenik meg a készülék szimbólum kiosztási táblával. A táblán látjuk a készülék azonosítóit, típusát, a kiválasztott szimbólum csatlakozópontjait, a készlék piktogramjait és az áramút lapokon elhelyezett szimbólumokat színben kiemelve. A párbeszédpanelen a piktogramokra mutatva megjelenik a csatlakozópont azonosító és az elhelyezett készülékrész áramút koordinátái. Ezeket az adatokat a legördülő listán összefoglalóan is látjuk.

A szimbólum kiosztási tábláról, vagy a tábla alatti legördíthető listából kijelölhetjük azt a szimbólumot, amelyre a korábban kijelölt szimbólumot cserélni akarjuk. Választhatunk már tervlapra felszerkesztett vagy még a tervlapon még nem lévő készülékrészt is.

A cserélendő szimbólumot a legördülő listáról is kijelölhetjük. A kijelölő listán az egyes szimbólumok választhatóságára jellemző színnel és tartalommal jelennek meg.

A választásunknak megfelelő szimbólum cseréjét a rendszer a rajzon és az áramút adatállományokban átvezeti, majd újabb szimbólum kijelölésére van lehetőségünk.

Csak olyan szimbólumot válaszhatunk ki, amelyek azonosak, vagy amennyiben létesítményi szimbólumok, akkor azonosan megfeleltetett egy 'Minősített szimbólummal'. Ilyen esetben a rendszer minden további értesítés nélkül elvégzi a készülékrész cserét a gomb megnyomására.

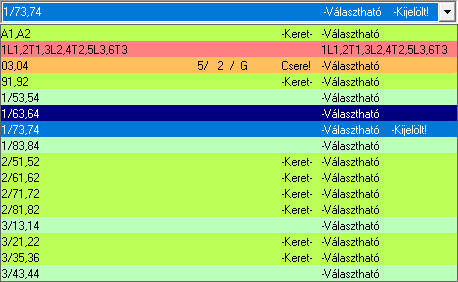

A szimbólum kiosztási tábla alatti legördíthető listában jól láthatóan jelezve van, hogy mely szimbólumokra lehet végrehajtani a cserét, ezeknek a szimbólumoknak az adatsorai tartalmazzák a 'Válaszható' megjelölést!
A rendszer megengedi a cserét olyan esetben is, amikor a szimbólumok nem azonosak, de a hozzájuk rendelt keretek azonosak! A keretek esetében is lehet az azonosság alapja létesítményi adatok esetében, hogy azonosan megfeleltetettek egy 'Minősített kerettel'.
Ilyan esetben a szimbólum kiosztási tábla alatti legördíthető listában a '-Válaszható' megjelölés előtt az adatsor a '-Keret-' megjelölést is tartalmazza eltérő szín jelölés mellett!

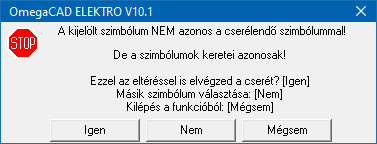

Ha ilyen szimbólumot választunk ki végrehajtásra, akkor az alábbi megerősítési kérdésre adott válasz szerint haladhatunk tovább.

A szimbólum cserének a megengedése a keret azonosság alapján az a célja, hogy az olyan készülékrészek cseréje is lehetséges legyen, mint amikor egy készülék záró vagy nyitó érintkezői késleltetést, vagy valamely más működési módosulást tartalmaznak. Viszont a lényeges funkcióbeli eltérést a rendszer már nem tudja ellenőrizni! Ennek a használatnak az eldöntése a használó feladata!

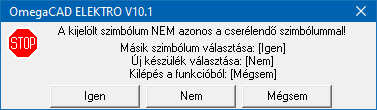

Ha a cserére kijelölt szimbólumok semmilyen módon nem egyeznek meg, akkor az alábbi hibajelzés jelenik meg és a döntésünk szerint folytathatjuk a munkát.

Ha nem akarjuk, hogy a rendszer a szimbólum készülékrész csere folyamatban felajánja azon szimbólumok csere lehetőségét is, amelyek csak a keret azonossága alapján lesznek cserélhetők, akkor a Tervezési opciók... beállítási részben, A gomb mögötti funkcióval lehet a készülék típuscsere során a szimbólum helyettesítés szabályait állítani a vonatkozó pont szerint.

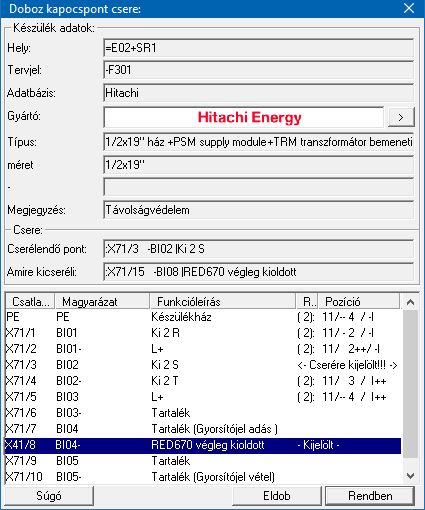

Doboz kapocspont választása esetén a dobozrész egy csatlakozási pontját kell kijelölnünk. A cserélni kívánt csatlakozási pont kijelölését követően megjelenik a 'Doboz kapocspont csere:' párbeszédpanel. A táblán látjuk a készülék azonosítóit, típusát és a doboz kapocskiosztási táblázatot. A doboz kapocspont kiosztási tábláról kijelölhetjük azt a kapocspontot, amelyre a korábban kijelölt kapocspontot cserélni akarjuk. Választhatunk már tervlapra felszerkesztett vagy még a tervlapon nem lévő kapocspontot. A tervlapon cserére kijelölt kapocspontot a rendszer a mellette elhelyezett 'Kijelölt' felirattal jelzi.

A választásunknak megfelelő doboz kapocs cseréjét a rendszer a rajzon és az áramút adatállományokban átvezeti, majd újabb doboz kapocspont kijelölésére van lehetőségünk.

Korlátozások/megjegyzések:

Ha nem akarjuk, hogy a rendszer a szimbólum készülékrész csere folyamatban felajánja azon szimbólumok csere lehetőségét is, amelyek csak a keret azonossága alapján lesznek cserélhetők, akkor a Tervezési opciók... beállítási részben, A gomb mögötti funkcióval lehet a készülék típuscsere során a szimbólum helyettesítés szabályait állítani a vonatkozó pont szerint.
