Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Tokozott berendezés készülékei

'NAFIR Egyvonalasterv készítés' modul

Elérés:

 Menü:

E L E K T R O EGYVONALAS tervezés

Egyvonalas tervezés

Tokozott berendezés megadása
Készülék módosítás
Készülék lista...

Szerszámos: Nyomógomb:

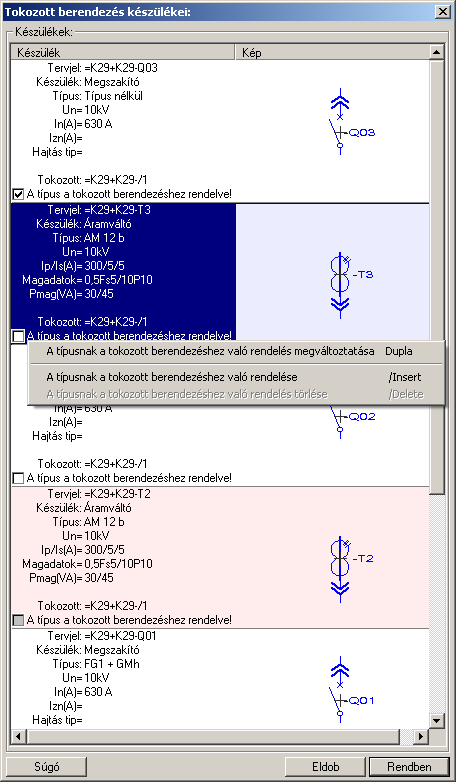

A 'NAFIR' egyvonalas rendszerben a tokozott berendezéseket az egyvonalas terven egy téglalappal határolt területtel jelenítjük meg. A téglalap határololó vonala a tokozott berendezés, a területén belül elhelyezkedő készülékek a tokozott berendezéshez tartozó készülékek lesznek. Csak azok a készülékek tartozhatnak a tokozott berendezéshez, amelyeknek a rajzolatai teljes egészében a tokozott berendezés határvonalán belül helyezkednek el. A rajzolat elemei nem lehetnek a körvonalon kívűl. Kivéve a keszülék tervjelét.

A típus a tokozott berendezéshez rendelve

'A típus a tokozott berendezéshez rendelve' kapcsolóval a tokozott berendezéshez tartozó készülék típusát a tokozott berendezéshez rendeljük.

Ha ez a kapcsoló bekapcsolt, akkor a készülék típus elnevezése a tokozott berendezéshez rendelt típusnévvel lesz azonos abban az esetben ha a tokozott berendezéshez érvényes 'NAFIR' készülék típus van rendelve az adatbázisban.

Ilyen esetben a tozott készülékhez rendelt készülék készülék osztálya megtartja a készülék eredeti nevét, ha az 'NAFIR' kompatibilis készülék. Ez a készülék felveszi a tokozott berendezés készülék jelemzőit, és a névleges adatokat, ha a készülék típus 'Ismeretlen' elnevezésű.


A típus a tokozott berendezéshez rendelve kapcsoló a következő módon állítható:

A kapcsoló állását ellenkezőjére állíthatjuk a készülék rajzolatán végrehajtott bal oldali egérgomb -bal a -ra való kattintásával is.

A készülék módosítását elvégezhetjük a lenyomott jobb oldali egérgomb felengedésre megjelenő lebegő menüben megjelenő megfelelő funkció kiválasztásának segítségével.

A kapcsoló állását ellenkezőjére állíthatjuk a készülék rajzolatán végrehajtott bal oldali egérgomb dupla kattintásával is.

'Insert'

A kapcsoló bekapcsolását elvégezhetjük a billentyűzet 'Insert' gombjának megnyomásával is, ha az még nem volt bekapcsolva.
'Delete'

A kapcsoló kikapcsolását elvégezhetjük a billentyűzet 'Delete' gombjának megnyomásával is, ha az még nem volt kikapcsolva.

A listán azokat a készülékek, amelyek korábban a tokozott berendezéshez tartoztak, de jelenlegi beállításban már nem tartozhatnak a tokozott berendezéshez, halvány piros háttérrel jelennek meg. Ezek esetében már nem lehet a készüléket a tokozott berendezéshez rendelni.

A listán azokat a készülékek, amelyek korábban más tokozott berendezéshez tartoztak, de jelenlegi beállításban már a módosítás alatt álló tokozott berendezéshez tartozhatnak, halvány zöld háttérrel jelennek meg.


Lásd:

Tokozott berendezés megadása

Tokozott berendezés módosítása

Készülék lista...


Lásd még:
Az egyvonalas tervek NAFIR kompatibilitásának kritériumai
A NAFIR kompatibilitású egyvonalas tervezés
Az egyvonalas tervek exportálása a NAFIR rendszerbe
Tokozott berendezés a NAFIR egyvonalas rendszerben

Korlátozások/megjegyzések:
