Az OmegaCAD
ELEKTRO egyvonalas tervező modulja az
áramút tervezés szigorú terv építési rendjéhez képest sokkal szabadabb terv
építési lehetőségeket tartalmaz. Gyakorlatilag a teljes tervet
felépíthetjük 'tartalom nélküli grafikus' elemekből! Az áramút tervezésben
használatos eszközökből legfeljebb az egyvonalas szimbólumok konkrét
készülékként való megadását biztosítja a modul. De az így megadott
készülékeknek az egyvonalas szimbólum adatbázishoz, vagy a készülék adatbázis
konkrét készülék típushoz való hozzárendelését már teljesen szabadon,

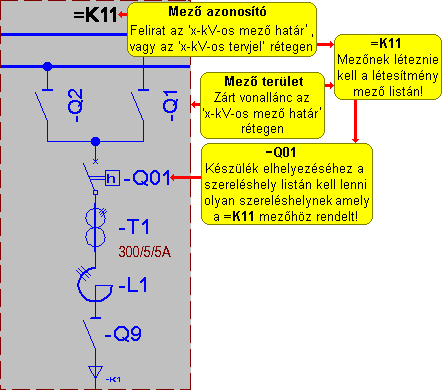

kötetlenül használhattuk. Nem is beszélve a készülékek szereléshelyhez, vagy
mezőhöz való rendelésének helyes megadásáról.
Az OmegaCAD
ELEKTRO tervezőrendszer az alállomás -
mező - szereléshely - készülék - (csatlakozási pont) objektum hierarchia
kezelését valósítja meg.
Az OmegaCAD
ELEKTRO tervezőrendszer 'MVM-Ovit'
egyvonalas kiegészítésének a lényege, hogy az egyvonalas terveket csak az itt
megadott objektum elemekkel építsük fel! Azokat az elemeket, amelyeket viszont
az 'MVM-Ovit' egyvonalas rendszer objektumként definiál,
azokat kötelezően objektumként adjuk meg! Viszont ezeknek az objektumoknak
a megadása során Az 'MVM-Ovit'

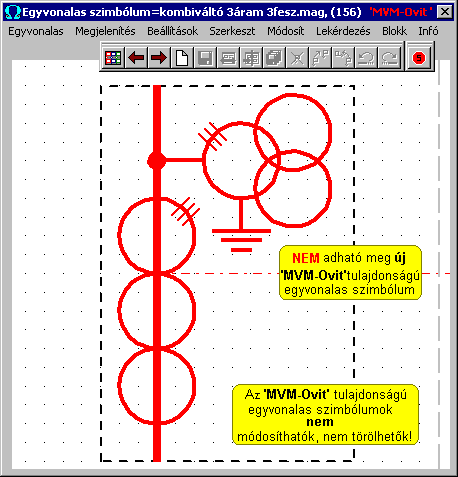

egyvonalas tervek elkészítése során nem használhatunk új egyvonalas

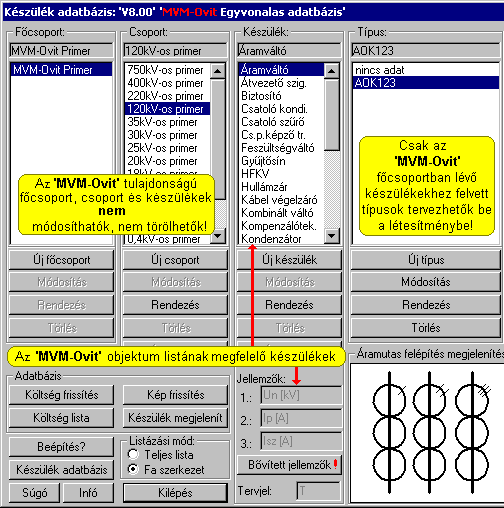

szimbólumokat és nem hozhatunk létre a készülék adatbázisban új készülékeket.
Új típusokat csak az előre bejegyzett 'MVM-Ovit' tulajdonságú
készülékekhez adhatunk meg.
'MVM-Ovit' objektum típusok
ID
|
Objektum neve
|
OmegaCAD adatbázis készülék neve
|
Fázis
|
1. Jellemző
|
2. Jellemző
|
3. Jellemző
|
1.
|
Áramváltó
|
Áramváltó
|
R,S,T,N
|
Un [kV]
|
Ip [A]
|
Isz [A]
|
2.
|
Átvezető
szigetelő
|
Átvezető szig.
|
R,S,T,N
|
Un [kV]
|
In [A]
|
Jellege
|
3.
|
Biztosító
|
Biztosító
|
R,S,T,N
|
Un [kV]
|
In [A]
|
Imeg. [A]
|
4.
|
Csatoló kondenzátor
|
Csatoló kondi.
|
R,S,T,N
|
Un [kV]
|
Umax [kV]
|
Cn
|
5.
|
Csatoló
szűrő
|
Csatoló szűrő
|
R,S,T,N
|
Üz.fr.al
|
Üz.fr.fe
|
|
6.
|
Csillagpontképző
transzformátor
|
Cs.p.képző tr.
|
-
|
Un [kV]
|
Csp tart.
|
Csp.
|
7.
|
Feszültségváltó
|
Feszültségváltó
|
R,S,T,N
|
Un [kV]
|
Uszek. [V]
|
1.mag p.o.
|
8.
|
Gyűjtősín
|
Gyűjtősín
|
-
|
Un [kV]
|
Ker.m.
|
Iterh. [A]
|
9.
|
HFKV
|
HFKV
|
R,S,T,N
|
Un [kV]
|
Kond. tip.
|
Tran. tip.
|
10.
|
Hullámzár
|
Hullámzár
|
R,S,T,N
|
Ln [H]
|
In [A]
|
Ithat.[kA]
|
11.
|
Kábel végelzáró
|
Kábel végelzáró
|
R,S,T,N
|
Un [kV]
|
In(A)
|
Kül/beltér
|
12.
|
Kombinált
mérőváltó
|
Kombinált váltó
|
R,S,T,N
|
Un [kV]
|
Uszek. [V]
|
Ip [A]
|
13.
|
Kompenzálótekercs
|
Kompenzálótek.
|
R,S,T,N
|
Un [kV]
|
|
|
14.
|
Kondenzátor
|
Kondenzátor
|
R,S,T,N
|
Un [kV]
|
Kapacitás
|
|
15.
|
Megszakító
|
Megszakító
|
-
|
Un [kV]
|
In [A]
|
Im [kA]
|
16.
|
Megszakító hajtás
|
Megszak. hajtás
|
-
|
Un [kV]
|
Jellege
|
|
17.
|
Nf.
csillagponti fojtó
|
Nf. cs.p.fojtó
|
R,S,T,N
|
Un [kV]
|
Umax [kV]
|
Pn
|
18.
|
Segédüzemi
transzformátor
|
Segédüzemi tr.
|
-
|
Un [kV]
|
Pn
|
|
19.
|
Szabályozó
transzformátor
|
Szabályozó tr.
|
-
|
Un [kV]
|
Pátm.[MVA]
|
Uszab [kV]
|
20.
|
Szakaszoló
|
Szakaszoló
|
-
|
Un [kV]
|
Inföld [A]
|
Itermh[kA]
|
21.
|
Söntfojtó
|
Söntfojtó
|
R,S,T,N
|
Un [kV]
|
Umax [kV]
|
Pn
|
22.
|
3 fázisú
Transzformátor
|
Transzform. 3f.
|
-
|
Un [kV]
|
Usz [kV]
|
Uterc [kV]
|
23.
|
1 fázisú
Transzformátor
|
Transzform. 1f.
|
R,S,T,N
|
Un [kV]
|
Usz [kV]
|
Uterc [kV]
|
24.
|
Túlfeszültség
levezető
|
Túlf. levezető
|
R,S,T,N
|
Un [kV]
|
Egységek
|
Umegsz
|
25.
|
Túlfeszültség
korlátozó
|
Túlf. korlátozó
|
R,S,T,N
|
Un [kV]
|
Inevl [A]
|
Uf
|
26.
|
Zárlatkorlátozó
tekercs
|
Zárlatkorlátozó
|
R,S,T,N
|
Un [kV]
|
Inevl [A]
|
|
27.
|
Egyéb
|
Egyéb
|
R,S,T,N
|
Un [kV]
|
|
|
Készülékek típusok bővített névleges
adatai és üzemviteli adatai:
Áramváltó bővített névleges
adatai:
Sor
|
Jellemzők
|
1.
|
Névleges feszültség
|
2.
|
Névleges primer áram
|
3.
|
Névleges szekunder áram
|
4.
|
Termikus határáram
|
5.
|
Dinamikus határáram
|
6.
|
Pontossági osztály 1.mag
|
7.
|
Pontossági osztály 2.mag
|
8.
|
Pontossági osztály 3.mag
|
9.
|
Pontossági osztály 4.mag
|
10.
|
Pontossági osztály 5.mag
|
11.
|
Teljesítmény 1.mag
|
12.
|
Teljesítmény 2.mag
|
13.
|
Teljesítmény 3.mag
|
14.
|
Teljesítmény 4.mag
|
15.
|
Teljesítmény 5.mag
|
16.
|
Műszerbiztonsági határtényező
1.mag
|
17.
|
Műszerbiztonsági határtényező
2.mag
|
18.
|
Műszerbiztonsági határtényező
3.mag
|
19.
|
Műszerbiztonsági határtényező
4.mag
|
20.
|
Műszerbiztonsági határtényező
5.mag
|
21.
|
Pontossági határtényező 1.mag
|
22.
|
Pontossági határtényező 1.mag
|
23.
|
Pontossági határtényező 1.mag
|
24.
|
Pontossági határtényező 1.mag
|
25.
|
Pontossági határtényező 1.mag
|
26.
|
Kúszóút 1
|
27.
|
Kúszóút 1
|
28.
|
Kúszóút 1
|
29.
|
Össztömeg
|
30.
|
Olajtömeg
|
31.
|
Vonatkozó szabvány
|
32.
|
Megjegyzés
|
Áramváltó üzemviteli adatai:
Sor
|
Üzemviteli adatok
|
1.
|
Névleges primer áram adattáblán
|
2.
|
Névl. prim. áram kötve
|
3.
|
Névleges szekunder áram
|
4.
|
Szekunder magok dbszáma
|
5.
|
Teljesítmény 1. mag
|
6.
|
1. mag mérőmag-e? (I, N
|
7.
|
Pontosság 1. mag
|
8.
|
Teljesítmény 2. mag
|
9.
|
2. mag mérőmag-e? (I, N)
|
10.
|
Pontosság 2. mag
|
11.
|
Teljesítmény 3. mag
|
12.
|
3. mag mérőmag-e? (I, N)
|
13.
|
Pontosság 3. mag
|
14.
|
Teljesítmény 4. mag
|
15.
|
4. mag mérőmag-e? (I, N)
|
16.
|
Pontosság 4. mag
|
17.
|
Teljesítmény 5. mag
|
18.
|
5. mag mérőmag-e? (I, N)
|
19.
|
Pontosság 5. mag
|
20.
|
Tulajdonos
|
21.
|
Üzemeltető
|
22.
|
Státusz
|
23.
|
Egyéb hely (vagylagos kapcsolat)
|
24.
|
Jelenlegi minősítés
|
25.
|
Gyártási szám
|
26.
|
Gyártási év
|
27.
|
Hitelesítés éve
|
28.
|
Megjegyzés
|
Átvezető szigetelő bővített
névleges adatai:
Sor
|
Jellemzők
|
1.
|
Névleges feszültség
|
2.
|
Névleges áram
|
3.
|
Szigetelő jellege
|
Átvezető szigetelő üzemviteli
adatai:
Sor
|
Üzemviteli adatok
|
1.
|
Szigetelő típusa
|
2.
|
Névleges feszültség
|
3.
|
Névleges áram
|
4.
|
Szigetelő jellege
|
5.
|
Megjegyzés
|
Biztosító bővített névleges
adatai:
Sor
|
Jellemzők
|
1.
|
Névleges feszültség
|
2.
|
Névleges áram
|
3.
|
Megszakítási képesség
|
Biztosító üzemviteli adatai:
Sor
|
Üzemviteli adatok
|
1.
|
Biztosító aljzat típusa
|
2.
|
Biztosító betét típusa
|
3.
|
Névleges feszültség
|
4.
|
Névleges áram
|
5.
|
Megszakító képesség
|
6.
|
Megjegyzés
|
Csatoló kondenzátor bővített
névleges adatai:
Sor
|
Jellemzők
|
1.
|
Névleges feszültség
|
2.
|
Max. fázis-föld feszültség
|
3.
|
Névleges kapacitás
|
4.
|
Alkotóelemek száma
|
5.
|
Magasság
|
6.
|
Tömeg
|
7.
|
Vonatkozó szabvány
|
8.
|
Megjegyzés
|
Csatoló kondenzátor üzemviteli
adatai:
Sor
|
Üzemviteli adatok
|
1.
|
Gyártási szám
|
2.
|
Gyártási év
|
3.
|
Megjegyzés
|
Csatoló szűrő bővített
névleges adatai:
Sor
|
Jellemzők
|
1.
|
Üzemi frekvencia alsó
|
2.
|
Üzemi frekvencia felső
|
3.
|
Megjegyzés
|
Csatoló szűrő üzemviteli
adatai:
Sor
|
Üzemviteli adatok
|
1.
|
Gyártási szám
|
2.
|
Üzembehelyezési év
|
3.
|
Megjegyzés
|
Csillagpontképző transzformátor
bővített névleges adatai:
Sor
|
Jellemzők
|
1.
|
Primer feszültség
|
2.
|
Csillagponti terhelhetőség
tartósan
|
3.
|
Csillagponti terhelhetőség
|
4.
|
Üresjárati veszteség
|
5.
|
Össztömeg
|
6.
|
Olajtömeg
|
7.
|
Vonatkozó szabvány
|
8.
|
Megjegyzés
|
Csillagpontképző transzformátor
üzemviteli adatai:
Sor
|
Üzemviteli adatok
|
1.
|
Primer feszültség
|
2.
|
Segédüzemi teljesítés
|
3.
|
Tulajdonos
|
4.
|
Üzemeltető
|
5.
|
Státusz
|
6.
|
Egyéb hely (vagylagos kapcsolat)
|
7.
|
Jelenlegi minősítés
|
8.
|
Gyártási szám
|
9.
|
Gyártási év
|
10.
|
Megjegyzés
|
Feszültségváltó bővített
névleges adatai:
Sor
|
Jellemzők
|
1.
|
Primer feszültség
|
2.
|
Névleges szekunder feszültség
|
3.
|
Pontossági osztály 1.mag
|
4.
|
Pontossági osztály 2.mag
|
5.
|
Pontossági osztály 3.mag
|
6.
|
Teljesítmény 1.mag
|
7.
|
Teljesítmény 2.mag
|
8.
|
Teljesítmény 3.mag
|
9.
|
Határteljesítmény 1.mag
|
10.
|
Határteljesítmény 2.mag
|
11.
|
Össztömeg
|
12.
|
Olajtömeg
|
13.
|
Kúszóút 1
|
14.
|
Kúszóút 2
|
15.
|
Kúszóút 3
|
16.
|
Specifikáció száma
|
17.
|
Vonatkozó szabvány
|
18.
|
Megjegyzés
|
Feszültségváltó üzemviteli adatai:
Sor
|
Üzemviteli adatok
|
1.
|
1. mag pontossági osztály
|
2.
|
1. mag terhelhetőség
|
3.
|
2. mag pontossági osztály
|
4.
|
2. mag terhelhetőségfont>
|
5.
|
3. mag pontossági osztály
|
6.
|
3. mag terhelhetőség
|
7.
|
Tulajdonos
|
8.
|
Üzemeltető
|
9.
|
Státusz
|
10.
|
Egyéb hely (vagylagos kapcsolat)
|
11.
|
Jelenlegi minősítés
|
12.
|
Gyártási szám
|
13.
|
Gyártási év
|
14.
|
Hitelesítési év
|
15.
|
Megjegyzés
|
Gyűjtősín bővített
névleges adatai:
Sor
|
Jellemzők
|
1.
|
Névleges feszültség
|
2.
|
Gyűjtősín keresztmetszete
|
3.
|
Gyűjtősín terhelhetősége
|
4.
|
Megjegyzés
|
Gyűjtősín üzemviteli
adatai:
Sor
|
Üzemviteli adatok
|
1.
|
Gyűjtősín anyaga
|
2.
|
Gyűjtősín jellege
|
3.
|
Gyűjtősín szigetelők
típusa
|
4.
|
Tulajdonos
|
5.
|
Üzemeltető
|
6.
|
Státusz
|
7.
|
Gyűjtősín keresztmetszet
|
8.
|
Gyűjtősín terhelhetősége
|
9.
|
Fázistávolság
|
10.
|
Felfüggesztési magasság
|
11.
|
Leágazási fázistávolság
|
12.
|
Feszítőközök száma
|
13.
|
Megjegyzés
|
HFKV bővített névleges adatai:
Sor
|
Jellemzők
|
1.
|
Névleges feszültség
|
2.
|
Záróköri kondenzátor típusa
|
3.
|
Záróköri transzformátor típusa
|
4.
|
Megjegyzés
|
HFKV üzemviteli adatai:
Sor
|
Üzemviteli adatok
|
1.
|
Záróköri kondenzátor típusa
|
2.
|
Záróköri transzformátor típusa
|
3.
|
Gyártási szám
|
4.
|
Megjegyzés
|
Hullámzár bővített névleges
adatai:
Sor
|
Jellemzők
|
1.
|
Névleges induktivitás
|
2.
|
Névleges áram
|
3.
|
Névleges termikus áram
|
4.
|
Névleges termikus áram időtartam
|
5.
|
Névleges dinamikus határáram
|
6.
|
Üzemi frekvencia
|
7.
|
Magasság
|
8.
|
Tömeg
|
9.
|
Vonatkozó szabvány
|
10.
|
Megjegyzés
|
Hullámzár üzemviteli adatai:
Sor
|
Üzemviteli adatok
|
1.
|
Gyártási szám
|
2.
|
Gyártási év
|
3.
|
Névleges áram
|
4.
|
Megjegyzés
|
Kábel végelzáró bővített
névleges adatai:
Kábel végelzáró üzemviteli adatai:
Sor
|
Üzemviteli adatok
|
1.
|
...
|
Kombinált mérőváltó bővített
névleges adatai:
Sor
|
Jellemzők
|
1.
|
Névleges feszültség
|
2.
|
Névleges szekunder feszültség
|
3.
|
Pontossági osztály 1.mag
|
4.
|
Pontossági osztály 2.mag
|
5.
|
Pontossági osztály 3.mag
|
6.
|
Teljesítmény 1.mag
|
7.
|
Teljesítmény 2.mag
|
8.
|
Teljesítmény 3.mag
|
9.
|
Határteljesítmény 1.mag
|
10.
|
Határteljesítmény 2.mag
|
11.
|
Össztömeg
|
12.
|
Olajtömeg
|
13.
|
Kúszóút 1
|
14.
|
Kúszóút 2
|
15.
|
Kúszóút 3
|
16.
|
Specifikáció száma
|
17.
|
Vonatkozó szabvány
|
18.
|
Megjegyzés
|
19.
|
Áramváltó adatai:
|
20.
|
Névleges primer áram
|
21.
|
Névleges szekunder áram
|
22.
|
Termikus határáram
|
23.
|
Dinamikus határáram
|
24.
|
Pontossági osztály 1.mag
|
25.
|
Pontossági osztály 2.mag
|
26.
|
Pontossági osztály 3.mag
|
27.
|
Pontossági osztály 4.mag
|
28.
|
Pontossági osztály 5.mag
|
29.
|
Teljesítmény 1.mag
|
30.
|
Teljesítmény 2.mag
|
31.
|
Teljesítmény 3.mag
|
32.
|
Teljesítmény 4.mag
|
33.
|
Teljesítmény 5.mag
|
34.
|
Műszerbiztonsági határtényező
1.mag
|
35.
|
Műszerbiztonsági határtényező
2.mag
|
36.
|
Műszerbiztonsági határtényező
3.mag
|
37.
|
Műszerbiztonsági határtényező
4.mag
|
38.
|
Műszerbiztonsági határtényező
5.mag
|
39.
|
Pontossági határtényező 1.mag
|
40.
|
Pontossági határtényező 2.mag
|
41.
|
Pontossági határtényező 3.mag
|
42.
|
Pontossági határtényező 4.mag
|
43.
|
Pontossági határtényező 5.mag
|
44.
|
Kúszóút 1
|
45.
|
Kúszóút 2
|
46.
|
Kúszóút 3
|
47.
|
Össztömeg
|
48.
|
Olajtömeg
|
49.
|
Vonatkozó szabvány
|
50.
|
Megjegyzés
|
Kombinált mérőváltó üzemviteli
adatai:
Sor
|
Üzemviteli adatok
|
1.
|
Névl. prim. áram kötve
|
2.
|
Áramváltó szekunder magok száma [db]
|
3.
|
Teljesítmény 1. áramváltó mag
|
4.
|
1. áramváltó mag mérőmag-e?
|
5.
|
Pontossági osztály 1. áramváltó mag
|
6.
|
Terhelhetőség 1. áramváltó mag
|
7.
|
Névleges szekunder áram 1. á.v. mag
|
8.
|
Teljesítmény 2. áramváltó mag
|
9.
|
2. áramváltó mag mérőmag-e?
|
10.
|
Pontossági osztály 2. áramváltó mag
|
11.
|
Terhelhetőség 2. áramváltó mag
|
12.
|
Névleges szekunder áram 2. á.v. mag
|
13.
|
Teljesítmény 3. áramváltó mag
|
14.
|
3. áramváltó mag mérőmag-e?
|
15.
|
Pontossági osztály 3. áramváltó mag
|
16.
|
Terhelhetőség 3. áramváltó mag
|
17.
|
Névleges szekunder áram 3. á.v. mag
|
18.
|
Teljesítmény 4. áramváltó mag
|
19.
|
4. áramváltó mag merőmag-e?
|
20.
|
Pontossági osztály 4. áramváltó mag
|
21.
|
Terhelhetőség 4. áramváltó mag
|
22.
|
Névleges szekunder áram 4. á.v. mag
|
23.
|
Teljesítmény 5. áramváltó mag
|
24.
|
5. áramváltó mag mérőmag-e?
|
25.
|
Pontossági osztály 5. áramváltó mag
|
26.
|
Terhelhetőség 5. áramváltó mag
|
27.
|
Névleges szekunder áram 5. á.v. mag
|
28.
|
Fesz.váltó névleges szekunder fesz.
|
29.
|
1. fesz.váltó mag pontossági osztály
|
30.
|
1. feszültségváltó mag
terhelhetőség
|
31.
|
2. fesz.váltó mag pontossági osztály
|
32.
|
2. feszültségváltó mag
terhelhetőség
|
33.
|
3. fesz.váltó mag pontossági osztály
|
34.
|
3. feszültségváltó mag
terhelhetőség
|
35.
|
Tulajdonos
|
36.
|
Üzemeltető
|
37.
|
Státusz
|
38.
|
Egyéb hely (vagylagos kapcsolat)
|
39.
|
Jelenlegi minősítés
|
40.
|
Gyártási szám
|
41.
|
Gyártási év
|
42.
|
Hitelesítési év
|
43.
|
Megjegyzés
|
Kompenzálótekercs bővített
névleges adatai:
Sor
|
Jellemzők
|
1.
|
Névleges feszültség
|
2.
|
...
|
Kompenzálótekercs üzemviteli
adatai:
Sor
|
Üzemviteli adatok
|
1.
|
Kompenzáló tekercs típusa
|
2.
|
Megjegyzés
|
Kondenzátor bővített névleges
adatai:
Sor
|
Jellemzők
|
1.
|
Névleges feszültség
|
2.
|
Kapacitás
|
Kondenzátor üzemviteli adatai:
Sor
|
Üzemviteli adatok
|
1.
|
Kondenzátor típusa
|
2.
|
Kapacitás
|
3.
|
Megjegyzés
|
Megszakító bővített névleges
adatai:
Sor
|
Jellemzők
|
1.
|
Névleges feszültség
|
2.
|
Névleges áram
|
3.
|
Névleges megszakítási képesség
|
4.
|
Hajtás működési elve
|
5.
|
Kapacitív áram megszakítás képesség
|
6.
|
Termikus határáram
|
7.
|
Dinamikus határáram
|
8.
|
Bekapcsolási önidő
|
9.
|
Kikapcsolási önidő
|
10.
|
Gyors visszakapcsolási holtidő
|
11.
|
Teljes megszakítási idő
|
12.
|
Kapcsolási szám óránként
|
13.
|
N szám
|
14.
|
Átmeneti ellenállás/pólus
|
15.
|
Össztömeg/fázis
|
16.
|
Olajtömeg
|
17.
|
Hajtástömeg/fázis
|
18.
|
Kúszóút
|
19.
|
Specifikáció száma
|
20.
|
Vonatkozó szabvány
|
21.
|
Megjegyzés
|
Megszakító üzemviteli adatai:
Sor
|
Üzemviteli adatok
|
1.
|
Közös hajtású-e? (I, N)
|
2.
|
Tulajdonos
|
3.
|
Üzemeltető
|
4.
|
Státusz
|
5.
|
Egyéb hely (vagylagos kapcsolat)
|
6.
|
Jelenlegi minősítés
|
7.
|
Gyártási szám
|
8.
|
Gyártási év
|
9.
|
Megjegyzés
|
10.
|
Megszakító hajtás adatai:
|
11.
|
Hajtás típusa:
|
12.
|
Hajtás gyári szám
|
13.
|
Hajtás gyártási év
|
14.
|
Hajtás megjegyzés
|
Megszakító hajtás bővített
névleges adatai:
Megszakító hajtás üzemviteli
adatai:
Sor
|
Üzemviteli adatok
|
1.
|
...
|
Nf. csillagponti fojtó bővített
névleges adatai:
Sor
|
Jellemzők
|
1.
|
Névleges feszültség
|
2.
|
Max.1 perces feszültség
|
3.
|
Névleges teljesítmény
|
4.
|
Névleges áram
|
5.
|
Impedancia
|
6.
|
Termikus határáram
|
7.
|
Dinamikus határáram
|
8.
|
Össztömeg
|
9.
|
Olajtömeg
|
10.
|
Szállítási tömeg
|
11.
|
Kiemelendő tömeg
|
12.
|
Segédüzemi teljesítmény felvétel
|
13.
|
Ventillátorok száma
|
14.
|
Vonatkozó szabvány
|
15.
|
Megjegyzés
|
Nf. csillagponti fojtó üzemviteli
adatai:
Sor
|
Üzemviteli adatok
|
1.
|
Feszültségszint
|
2.
|
Teljesítmény
|
3.
|
Impedancia
|
4.
|
Olajtípus
|
5.
|
Tulajdonos
|
6.
|
Üzemeltető
|
7.
|
Státusz
|
8.
|
Egyéb hely (vagylagos kapcsolat)
|
9.
|
Jelenlegi minősítés
|
10.
|
Gyártási szám
|
11.
|
Gyártási év
|
12.
|
Üzembe helyezési év
|
13.
|
Megjegyzés
|
Segédüzemi transzformátor bővített
névleges adatai:
Sor
|
Jellemzők
|
1.
|
Névleges primer feszültség
|
2.
|
Névleges teljesítmény
|
3.
|
Kapcs. csop. megcsapolási lehet. 1
|
4.
|
Kapcs. csop. megcsapolási lehet. 2
|
5.
|
Össztömeg
|
6.
|
Olajtömeg
|
7.
|
Vonatkozó szabvány
|
8.
|
Megjegyzés
|
Segédüzemi transzformátor üzemviteli
adatai:
Sor
|
Üzemviteli adatok
|
1.
|
Primer feszültség
|
2.
|
Névleges teljesítmény
|
3.
|
Tulajdonos
|
4.
|
Üzemeltető
|
5.
|
Státusz
|
6.
|
Egyéb hely (vagylagos kapcsolat)
|
7.
|
Jelenlegi minősítés
|
8.
|
Gyártási szám
|
9.
|
Gyártási év
|
10.
|
Megjegyzés
|
Szabályozó transzformátor bővített
névleges adatai:
Sor
|
Jellemzők
|
1.
|
Névleges feszültség
|
2.
|
Átmenő teljesítmény [MVA]
|
3.
|
Szabályozási tartomány [kV]
|
4.
|
Szabályozó fokozatszáma
|
5.
|
Fokozatkapcsoló típusa
|
6.
|
Hajtás típusa
|
7.
|
Üresjárási veszteség
|
8.
|
Rövidzárási veszteség
|
9.
|
Össztömeg
|
10.
|
Olajtömeg
|
11.
|
Szállítási tömeg
|
12.
|
Kiemelendő tömeg
|
13.
|
Segédüzemi teljesítményfelvétel
|
14.
|
Ventillátorok száma
|
15.
|
Vonatkozó szabvány
|
16.
|
Megjegyzés
|
Szabályozó transzformátor üzemviteli
adatai:
Sor
|
Üzemviteli adatok
|
1.
|
Szabályozó fokozatszáma
|
2.
|
Üresjárási veszteség
|
3.
|
Tulajdonos
|
4.
|
Üzemeltető
|
5.
|
Státusz
|
6.
|
Egyéb hely (vagylagos kapcsolat)
|
7.
|
Jelenlegi minősítés
|
8.
|
Gyártási szám
|
9.
|
Gyártási év
|
10.
|
Üzembe helyezés éve
|
11.
|
Megjegyzés
|
Szakaszoló bővített névleges
adatai:
Sor
|
Jellemzők
|
1.
|
Névleges feszültség
|
2.
|
Földelőkés névleges áram
|
3.
|
Termikus határáram főkésnél
|
4.
|
Termikus határáram földelőkésnél
|
5.
|
Dinamikus határáram
|
6.
|
Kúszóút
|
7.
|
Tömeg földelőkés nélkül
|
8.
|
Tömeg egy földelőkéssel
|
9.
|
Specifikáció száma
|
10.
|
Vonatkozó szabvány
|
11.
|
Megjegyzés
|
Szakaszoló üzemviteli adatai:
Sor
|
Üzemviteli adatok
|
1.
|
Földelőkés jellege
|
2.
|
Szakaszoló hajtás típusa
|
3.
|
Névleges áram
|
4.
|
Közös hajtású főkés? (I=igen,
N=nem)
|
5.
|
Tulajdonos
|
6.
|
Üzemeltető
|
7.
|
Státusz
|
8.
|
Egyéb hely (vagylagos kapcsolat)
|
9.
|
Jelenlegi minősítés
|
10.
|
Gyártási szám
|
11.
|
Gyártási év
|
12.
|
Megjegyzés
|
Söntfojtó bővített névleges
adatai:
Sor
|
Jellemzők
|
1.
|
Névleges feszültség
|
2.
|
Max. üzemi feszültség
|
3.
|
Névleges teljesítmény
|
4.
|
Névleges áram
|
5.
|
Névleges reaktancia
|
6.
|
Veszteség( max garantált)
|
7.
|
Össztömeg
|
8.
|
Olajtömeg
|
9.
|
Szállítási tömeg
|
10.
|
Kiemelendő tömeg
|
11.
|
Segédüzemi teljesítmény felvétel
|
12.
|
Ventillátorok száma
|
13.
|
Olajszivattyúk száma
|
14.
|
Vonatkozó szabvány
|
15.
|
Megjegyzés
|
Söntfojtó üzemviteli adatai:
Sor
|
Üzemviteli adatok
|
1.
|
Vesztesége
|
2.
|
Söntfojtó teljesítménye
|
3.
|
Söntfojtó olaj típusa
|
4.
|
Tulajdonos
|
5.
|
Üzemeltető
|
6.
|
Státusz
|
7.
|
Egyéb hely (vagylagos kapcsolat)
|
8.
|
Jelenlegi minősítés
|
9.
|
Gyártási szám
|
10.
|
Gyártási év
|
11.
|
Üzembe helyezés éve
|
12.
|
Revízió éve
|
13.
|
Megjegyzés
|
3f. Transzformátor bővített
névleges adatai:
Sor
|
Jellemzők
|
1.
|
Primer feszültség
|
2.
|
Szekunder feszültség
|
3.
|
tercier feszültség
|
4.
|
Primer teljesítmény
|
5.
|
Szekunder teljesítmény
|
6.
|
tercier teljesítmény
|
7.
|
Primer névleges áram
|
8.
|
Szekunder névleges áram
|
9.
|
tercier névleges áram
|
10.
|
Drop 1-2
|
11.
|
Drop 1-3
|
12.
|
Drop 2-3
|
13.
|
Zérus sorrendű impedancia 120 kV
|
14.
|
Zérus sorrendű impedancia 20 kV
|
15.
|
Üresjárási áram
|
16.
|
Üresjárási veszteség
|
17.
|
Rövidzárási veszteség 1-2
|
18.
|
Rövidzárási veszteség 1-3
|
19.
|
Rövidzárási veszteség 2-3
|
20.
|
Szabályozó fokozatszáma
|
21.
|
Beépített áramváltó típusa N
|
22.
|
Beépített áramváltó típusa K
|
23.
|
Hajtás típusa
|
24.
|
Specifikáció száma
|
25.
|
Körvonalrajz száma
|
26.
|
Össztömeg
|
27.
|
Olajtömeg
|
28.
|
Szállítási tömeg
|
29.
|
Kiemelendő tömeg
|
30.
|
Segédüzemi teljesítmény felvétel
|
31.
|
Zajszint
|
32.
|
Ventillátorok száma
|
33.
|
Olajszivattyúk száma
|
34.
|
Vonatkozó szabvány
|
35.
|
Megjegyzés
|
3f. Transzformátor üzemviteli
adatai:
Sor
|
Üzemviteli adatok
|
1.
|
Nf. átv. szig. típusa primer
|
2.
|
Nf. átv. szig. típusa szekunder
|
3.
|
Nf. átv. szig. típusa tercier
|
4.
|
Nf. átv. szig. típusa csillagponti 1
|
5.
|
Nf. átv. szig. típusa csillagponti 2
|
6.
|
Olaj típusa
|
7.
|
Gyári szám
|
8.
|
Leltári szám
|
9.
|
Feszültség 1
|
10.
|
Feszültség 2
|
11.
|
Feszültség 3
|
12.
|
Teljesítmény 1
|
13.
|
Teljesítmény 2
|
14.
|
Teljesítmény 3
|
15.
|
Drop 1-2
|
16.
|
Drop 1-3
|
17.
|
Drop 2-3
|
18.
|
Transzformátor hajtás típusa
|
19.
|
Szabályozó fokozatszáma
|
20.
|
átv. szig. áramváltó áttétel
|
21.
|
Üresjárási veszteség
|
22.
|
Rövidzárási veszteség 1-2
|
23.
|
Rövidzárási veszteség 1-3
|
24.
|
Rövidzárási veszteség 2-3
|
25.
|
Üzemóra számláló állása
|
26.
|
Tulajdonos
|
27.
|
Üzemeltető
|
28.
|
Státusz
|
29.
|
Egyéb hely (vagylagos kapcsolat)
|
30.
|
Jelenlegi minősítés
|
31.
|
Gyártási szám
|
32.
|
Gyártási év
|
33.
|
Üzembe helyezési év
|
34.
|
Megjegyzés
|
1f. Transzformátor bővített
névleges adatai:
Sor
|
Jellemzők
|
1.
|
Primer feszültség
|
2.
|
Szekunder feszültség
|
3.
|
tercier feszültség
|
4.
|
Primer teljesítmény
|
5.
|
Szekunder teljesítmény
|
6.
|
tercier teljesítmény
|
7.
|
Primer névleges áram
|
8.
|
Szekunder névleges áram
|
9.
|
tercier névleges áram
|
10.
|
Drop 1-2
|
11.
|
Drop 1-3
|
12.
|
Drop 2-3
|
13.
|
Zérus sorrendű impedancia 120 kV
|
14.
|
Zérus sorrendű impedancia 20 kV
|
15.
|
Üresjárási áram
|
16.
|
Üresjárási veszteség
|
17.
|
Rövidzárási veszteség 1-2
|
18.
|
Rövidzárási veszteség 1-3
|
19.
|
Rövidzárási veszteség 2-3
|
20.
|
Szabályozó fokozatszáma
|
21.
|
Beépített áramváltó típusa N
|
22.
|
Beépített áramváltó típusa K
|
23.
|
Hajtás típusa
|
24.
|
Specifikáció száma
|
25.
|
Körvonalrajz száma
|
26.
|
Össztömeg
|
27.
|
Olajtömeg
|
28.
|
Szállítási tömeg
|
29.
|
Kiemelendő tömeg
|
30.
|
Segédüzemi teljesítmény felvétel
|
31.
|
Zajszint
|
32.
|
Ventillátorok száma
|
33.
|
Olajszivattyúk száma
|
34.
|
Vonatkozó szabvány
|
35.
|
Megjegyzés
|
1f. Transzformátor üzemviteli
adatai:
Sor
|
Üzemviteli adatok
|
1.
|
Primer nagyf. átv. szig. típusa
|
2.
|
Szekunder nagyf. átv. szig. típusa
|
3.
|
Tercier nagyf. átv. szig. típusa
|
4.
|
1. csillagponti nf. átv. szig. típ.
|
5.
|
2. csillagponti nf. átv. szig. típ.
|
6.
|
Olaj típusa
|
7.
|
Feszültség 1
|
8.
|
Feszültség 2
|
9.
|
Feszültség 3
|
10.
|
Teljesítmény 1
|
11.
|
Teljesítmény 2
|
12.
|
Teljesítmény 3
|
13.
|
Drop 1-2
|
14.
|
Drop 1-3
|
15.
|
Drop 2-3
|
16.
|
Tulajdonos
|
17.
|
Üzemeltető
|
18.
|
Státusz
|
19.
|
Egyéb hely (vagylagos kapcsolat)
|
20.
|
Jelenlegi minősítés
|
21.
|
Gyári szám
|
22.
|
Leltári szám
|
23.
|
Gyártási év
|
24.
|
Üzembe helyezési év
|
25.
|
Üzemóra számláló állása
|
26.
|
Megjegyzés
|
Túlfeszültség levezető bővített
névleges adatai:
Sor
|
Jellemzők
|
1.
|
Névleges feszültség
|
2.
|
Egységek száma fázisonként
|
3.
|
Megszólalási feszültség 50 Hz-nél
|
4.
|
Lökőfeszültség 1.2/50 ms-nél
|
5.
|
Maradék feszültség a névl. lev. á.
|
6.
|
Iec osztály
|
7.
|
Névleges levezető áram
|
8.
|
Hosszúhullám állóság
|
9.
|
Magasság
|
10.
|
Tömeg
|
11.
|
Kúszóút
|
12.
|
Vonatkozó szabvány
|
13.
|
Megjegyzés
|
Túlfeszültség levezető üzemviteli
adatai:
Sor
|
Üzemviteli adatok
|
1.
|
Egységszám
|
2.
|
Fázisonkénti működés-száml.? (I,
N)
|
3.
|
Tulajdonos
|
4.
|
Üzemeltető
|
5.
|
Státusz
|
6.
|
Egyéb hely (vagylagos kapcsolat)
|
7.
|
Jelenlegi minősítés
|
8.
|
Gyártási szám
|
9.
|
Gyártási év
|
10.
|
Megjegyzés
|
Túlfeszültség korlátozó bővített
névleges adatai:
Sor
|
Jellemzők
|
1.
|
Névleges feszültség
|
2.
|
Névleges levezető áram
|
3.
|
Folyamatos üzemi feszültség
|
4.
|
Túlterhelés állandóság 1s
|
5.
|
Maradék feszültség névl. áramnál
|
6.
|
Maradék feszültség 0,5 kA-nál
|
7.
|
Iec osztály
|
8.
|
E
|
9.
|
Hosszúhullám állóság
|
10.
|
Tagszám
|
11.
|
Teljes magasság
|
12.
|
Tömeg
|
13.
|
Nyomásállóság
|
14.
|
Nyomásállóság betűjele
|
15.
|
Kúszóút
|
16.
|
Vonatkozó szabvány
|
17.
|
Megjegyzés
|
Túlfeszültség korlátozó üzemviteli
adatai:
Sor
|
Üzemviteli adatok
|
1.
|
Egységszám
|
2.
|
Fázisonkénti működés-száml.? (I,
N)
|
3.
|
Tulajdonos
|
4.
|
Üzemeltető
|
5.
|
Státusz
|
6.
|
Egyéb hely (vagylagos kapcsolat)
|
7.
|
Jelenlegi minősítés
|
8.
|
Gyártási szám
|
9.
|
Gyártási év
|
10.
|
Megjegyzés
|
Zárlatkorlátozó tekercs bővített
névleges adatai:
Sor
|
Jellemzők
|
1.
|
Névleges feszültség
|
2.
|
Névleges áram
|
Zárlatkorlátozó tekercs üzemviteli
adatai:
Sor
|
Üzemviteli adatok
|
1.
|
Zárlatkorlátozó fojtó tekercs típus
|
2.
|
Névleges áram
|
3.
|
Megjegyzés
|
Egyéb bővített névleges
adatai:
Egyéb üzemviteli adatai:
Sor
|
Üzemviteli adatok
|
1.
|
...
|
Gyakorlatilag az 'MVM-Ovit' egyvonalas
tervek elkészítése során nincs az előbbi megkötésen kívül más korlát,
amely a korrekt egyvonalas terv elkészítése során megkötné a kezünket. Csak
alkalmazni kell az OmegaCAD ELEKTRO
tervezőrendszerben már eddig is megismert tervépítési szabályokat az
egyvonalas tervezés során is.
Készülék adatbázis 'MVM-Ovit' objektumokkal
Az 'MVM-Ovit' objektum rendszere
az OmegaCAD ELEKTRO
tervezőrendszer adatbázisában le van képezve. Ha a
törzsadatbázis készülék adatbázisába belépünk, akkor a fejlécben meg kell
jelenjen az 'MVM-Ovit' jelölés. Ez azt jelenti, hogy a
készülék adatbázis tartalmazza Az 'MVM-Ovit' objektum
hierarchia rendszerét.
Az 'MVM-Ovit' egyvonalas tervek
elkészítése során csak olyan típusokat használhatunk fel, amelyek a készülék
adatbázis 'MVM-Ovit' főcsoportban vannak elhelyezve. Ebben a
főcsoportban a csoportok, készülékek nem módosíthatók, nem
törölhetők. A készülékek tartalmazzák azokat a műszaki
jellemzőket, amelyeket az 'MVM-Ovit' rendszerben
fefiniáltak. Ezek a jellemzők is előre rögzítettek, tervezői
oldalról nem módosíthatók, nem bővíthetők. Ezen készülékekhez kell
megadnunk minden olyan típust és névleges adatot, amelyre az alállomás
adatainak megadásához szükséges.
'MVM-Ovit' Egyvonalas szimbólum adatbázis
Ugyan így, az egyvonalas tervlapokon a készülékek
megjelenítésre használt egyvonalas szimbólumok 'MVM-Ovit' tulajdonsággal
vannak ellátva. Ha a
törzsadatbázis egyvonalas szimbólum adatbázisába belépünk, akkor a
fejlécben meg kell jelenjen a 'MVM-Ovit' jelölés.
Az 'MVM-Ovit' tulajdonságú
szimbólumok nem módosíthatók, nem törölhetők. Sőt nem
bővíthetők. Ugyan az adatbázis kezelő megengedi új egyvonalas
szimbólum megadását, de ezek nem használhatók fel a tervekben hiba nélkül.
Az egyvonalas tervező modul 'MVM-Ovit'
kiegészítése megköveteli az alállomás valós kiépítési hierarchiájának korrekt
megadását az egyvonalas tervlapokon is.
Ez azt jelenti, hogy az objektumoknak, az
alállomás valamely mezőjéhez tartozniuk kell! A mezőhöz tartozás
vizuálisan a mezőt határoló körvonal területén belüli elhelyezést jelent.
Ez a készülékek esetében még kiegészül azzal, hogy a készülék adatlapján a
készüléket olyan szereléshelyhez kell rendelnünk, amely ahhoz a mezőhöz
rendelt, amelynek a területén elhelyezkedik.
Ez alól kivételek a gyűjtősínek. Ezek
az objektumok több mezőt összekötnek. Így ezek az elemek esetében nem is
kerül vizsgálatra, hogy hol helyezkedik el.
Viszont a objektum struktúra miatt az 'MVM-Ovit'
egyvonalas tervekben meg kell tudni aadnia gyűjtősínek műszaki
paramétereit is. Ezért a gyűjtősíneket hasonlóan kezeljük, mint az
áramút terveken a körvezetékeket és még hozzá rendelünk minden egyes
gyűjtősínhez egy mint készülék adatbázis elemet, amely csak 'MVM-Ovit
Gyűjtősín' tulajdonságú lehet. Lásd:
Gyűjtősín
lista karbantartása...
Az 'MVM-Ovit' rendszerben az
elemeket a grafikus rajzokon csak meghatározott rétegekre helyezhetjük el. A
tervlap rétegeit a
Réteg beállítások
[R] funkcióban adhatjuk meg, és itt jelölhetjük ki a szerkesztési
műveletekhez az aktív réteget is. Az aktív réteget állíthatjuk az
Aktív réteg beállítása funkcióval
is az új elem elhelyezése előtt.
Az 'MVM-Ovit' egyvonalas
tervekben az egyes objektum típusok csak az alábbi rétegekre helyezhetők
el.
Mező határt jelölő vonalat a:
|
Mező azonosító szöveget a:
|
rétegen helyezzük el.
Gyűjtősínt, összekötő vezetéket,
gyűjtősín csatlakozási pontot, vagy összekötő vezeték leágazást a:
|
"Gyűjtősínek"
|
"Összekötő vezetékek"
|
"Gyűjtősín kötéspontok"
|
"Vezeték kötéspontok"
|
Ezeken a rétegeken más, egyéb a terv
érthetőségét bővítő, kiegészítő elemeket ne helyezzünk el!
Ezen elemeket bármely más, tetszőleges nevű rétegre szerkeszthetjük.
|
